DE | 10 Montage Laibungselemente PP 45 LE, PP 45 LEV und PP 45 LEW90
ACHTUNG
Gerätebeschädigung und Beschädigung
des Mauerwerks durch Kondensat bei
falscher Montage, wenn Kondenswasser
bei zu geringem Gefälle von Wandhülse
und Laibungskanal in Richtung Innenwand
läuft. Wandhülse und Laibungskanal mit 1 bis
2 % Gefälle zur Kondensatauslaufseite hin
montieren.
Wandhülse montieren
1. Wandhülse gemäß Kapitel 8.1 anbringen.
Die Wandhülse muss an der Außenwand
20 bis 25 mm überstehen, damit das Lai-
bungselement aufgesteckt werden kann.

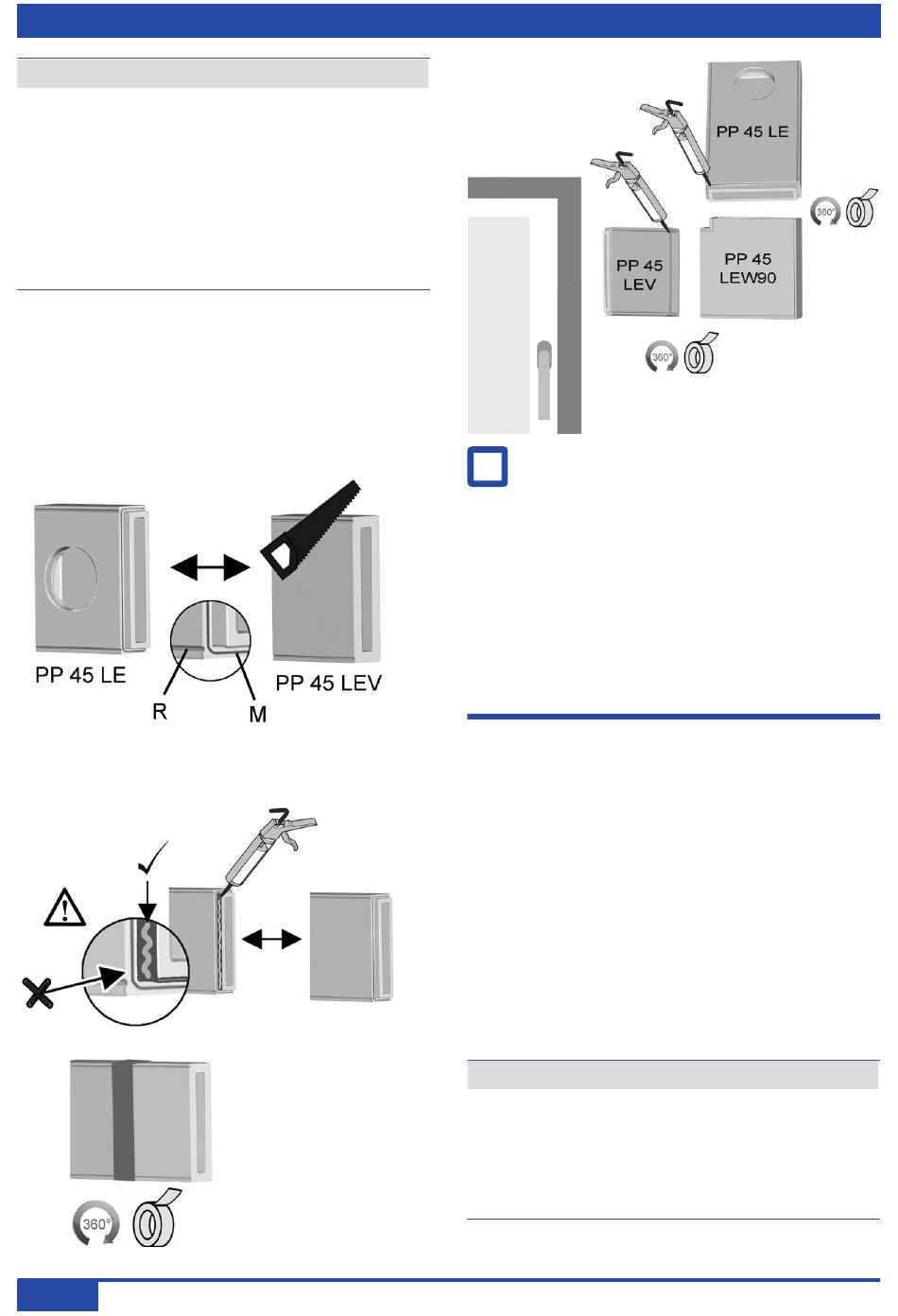

Laibungselement vorbereiten
R Querrille
M Montagekleber
18
Für Verlängerungen PP 45 LEV oder
i
90°-Winkelelemente PP 45 LEW90:
Stirnseitige Nut ringsum mit Montage-
kleber [M] versehen. Laibungselement
mit der Verlängerung bzw. dem Winkel
verkleben. Unbedingt die Übergänge
ringsum abdichten, z. B. mit Klebeband.
Verlängerung auf das gewünschte Ein-
baumaß absägen. Auf bündigen Lai-
bungsanschluss am Montageort achten.
Laibungselement und Laibungs-Außen-
gitter montieren
1. Außenwandseitig Gummidichtung [2] auf
die überstehende Wandhülse schieben.
2. Laibungselement bis zum Anschlag auf
die Wandhülse/Gummidichtung schieben.
Der Laibungskanal muss plan auf der
Wand aufliegen. Wandhülse kürzen, falls
der Laibungskanal von der Wand absteht.
3. Laibungskanal ausrichten und das Gefälle
1 bis 2 % Richtung Fenster sicherstellen.
4. Laibungselement befestigen:
ACHTUNG
Gerätebeschädigung bei falscher Ver-
schraubung. Bei direkter Verschraubung mit
der Wand max. Ø 8 mm-Bohrungen exakt in
der Rille [R] anbringen. Auf keinen Fall den
Laibungskanal an anderer Stelle anbohren.
