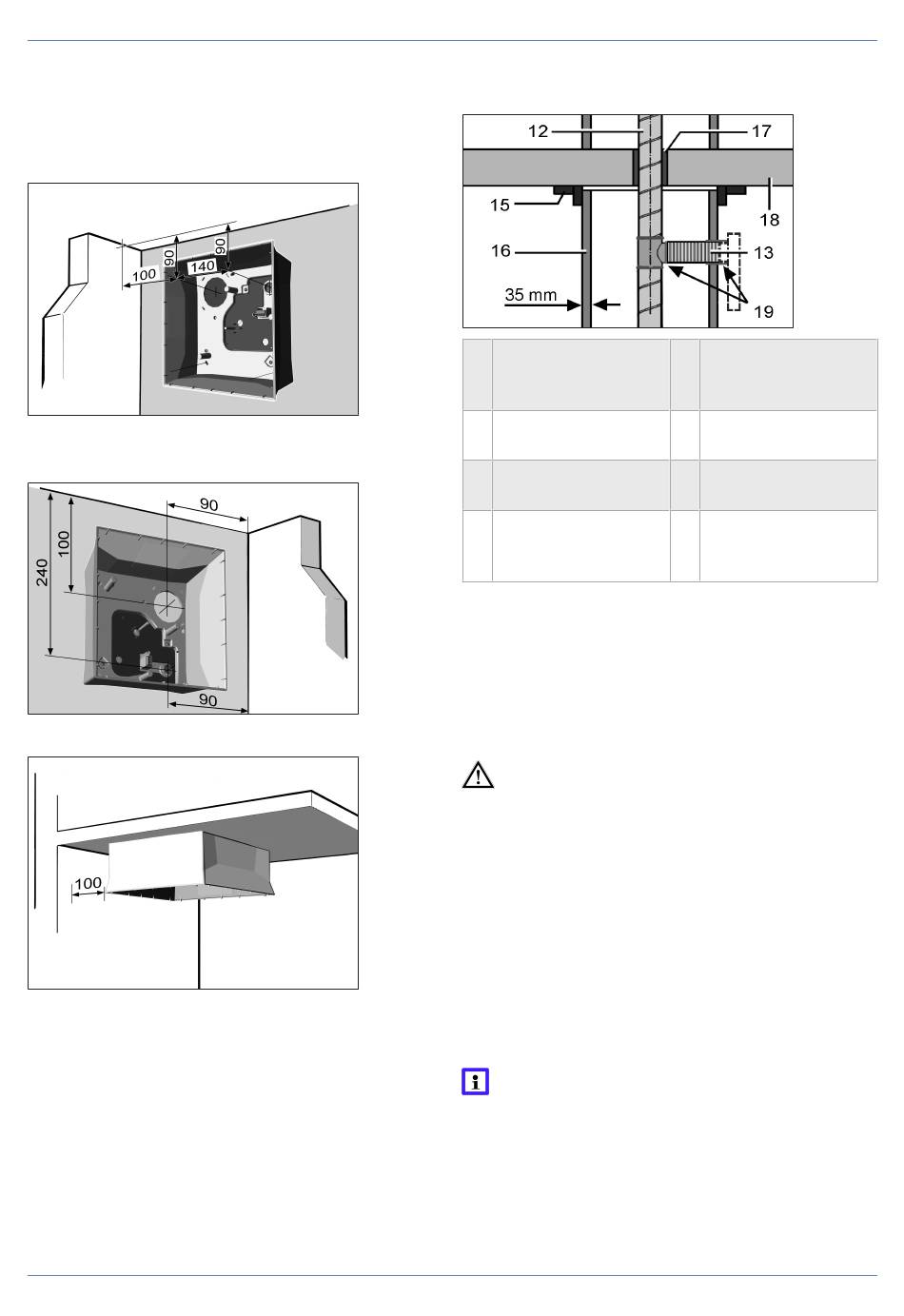

8.2 Positions d'installation autorisées
pour ventilateurs AP et APB
Montage mural, angle de la pièce en haut à
gauche
Montage mural, angle de la pièce en haut à
droite
Montage au plafond
8.3 ER-APB : Préparatifs pour le mon-
tage avec contraintes techniques de
protection contre les incendies
ATTENTION Endommagement de l'appareil,
dysfonctionnement en cas de corrosion pro-
voquée par du mortier.
Entourer les gaines d'air raccordées à l'appareil
de ruban adhésif adéquat (p. ex. ruban rétrac-
table à froid) pour les protéger de la corrosion à
l'intérieur de la maçonnerie.
8.3.1 Préparatifs pour le montage mural ER-
APB (avec protection anti-incendie)
1 Gaine principale
2 (tuyau agrafé en
acier)
1 Collerette de rac-
5 cordement
1 Scellement dans le
7 plafond
1 Matériel d'étanchéi-
9 té, p. ex. ruban ré-
tractable à froid
1. Poser la gaine principale de ventilation à l'inté-
rieur de la gaine dans les règles de l'art.
2. Effectuer un scellement dans le plafond. Pour
ce faire, réaliser un coffrage du plafond et cou-
ler le matériau par le haut.
Pour ce faire, pratiquer un passage de mur ou
de gaine pour la gaine flexible alu.
DANGER Danger de mort à cause de la
propagation d'incendie, en présence d'un
scellement défectueux dans le plafond.
Obturer parfaitement l'interstice résiduel entre la
gaine principale et le mur ou le plafond avec des
matériaux indéformables et non inflammables.
Utilisez à cet effet par exemple du béton ou du
mortier.
3. Raccorder la gaine flexible alu à la gaine prin-
cipale et assurer l'étanchéité de la ventilation.
4. Mettre la gaine flexible alu à longueur, tenir
compte de la longueur maximale de gaine de
2 m.
Mesurer la longueur de gaine flexible alu de
manière à ce que celle-ci dépasse le mur ou
la gaine pour pouvoir monter ultérieure-
ment la pièce de raccordement ER. Assurer
également l'étanchéité de la ventilation du
côté de l'appareil.
8 Préparatifs de montage
1 Gaine de raccorde-
3 ment : gaine
flexible alu AFR 80
1 Paroi de gaine
6
1 Plancher
8
