Sélectionner le type d'utilisation
Entrée analogique (AI2)
Non configuré
Générateur de valeur de consigne
Capteur de pression différentielle
Sonde de température
Capteur externe

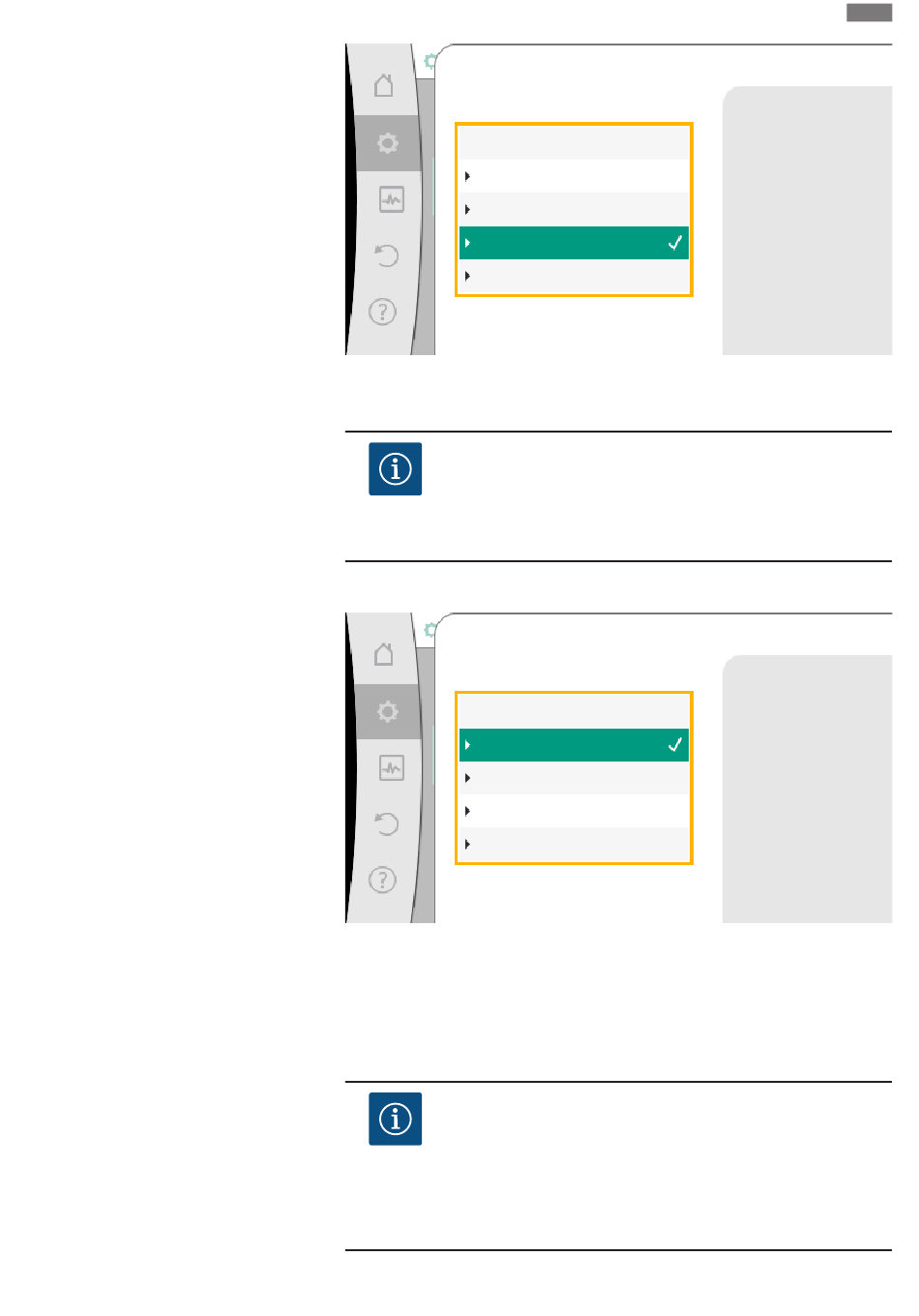

Fig. 63: Boîtes de dialogue de réglage Générateur de valeur réelle
Comme entrée de capteur, choisir parmi les types d'utilisation « Capteur de pression diffé-
rentielle », « Sonde de température » ou « Capteur externe ».
AVIS
Lorsqu'un type d'utilisation autre que « Non configuré » est déjà confi-
guré dans le menu « Sélectionner le type d'utilisation », vérifier si l'entrée
analogique est déjà utilisée pour un autre type d'utilisation.
Le cas échéant, sélectionner une autre source.
Après avoir sélectionné un générateur de valeur réelle, sélectionner le « type de signal » :
Type de signal entrée analogique (AI2)
Pour le générateur de valeur de consigne
PT1000
0 – 10 V
2 – 10 V
0 – 20 mA
4 – 20 mA
Fig. 64: Type de signal
En cas de sélection du type de signal « PT1000 », tous les réglages de l'entrée de capteur
sont terminés. Tous les autres types de signal nécessitent des réglages supplémentaires.
Pour la transmission de valeurs de signal analogique sur des valeurs réelles, la rampe de
transmission doit être à présent définie. Pour ce faire, le point de repère minimal et maximal
de la courbe caractéristique est défini et les valeurs réelles correspondantes complétées
(affection de la valeur/du signal MIN et affectation de la valeur/du signal MAX).
AVIS
Si l'entrée analogique est configurée sur le type de signal PT1000 pour
une sonde thermique, il est possible de régler une « valeur de correction
de température » pour compenser la résistance électrique lorsque la lon-
gueur du câble de la sonde est supérieure à 3 mètres.
La valeur corrective thermique en Kelvin (K) peut être réglée sur le plage
de +/-15° K.
fr
Utiliser l'entrée analogique
comme entrée de valeur
réelle pour la sonde de
température,
par exemple pour le mode de
régulation T-c.
Régler l'entrée analogique
sur le type
de signal 0...10 V.
