Instructions de fonctionnement • Wilo-Stratos MAXO/-D/-Z • Ed.01/2024-08
3. « Terminaison Wilo Net ».

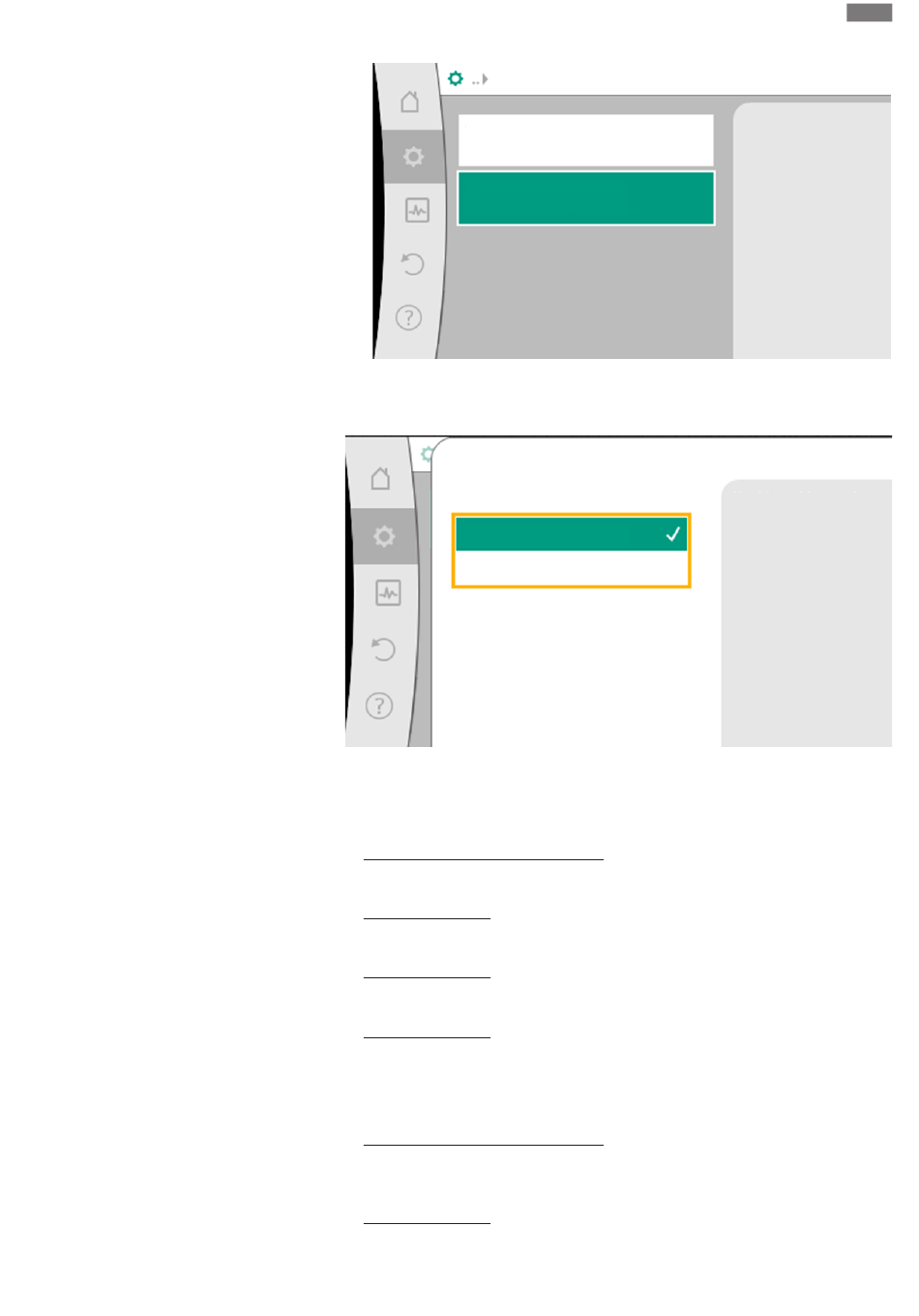

Réglage Wilo Net
Terminaison Wilo Net
Résistance de terminaison du bus
Adresse Wilo Net
Adresse participant
Pour sélectionner la terminaison Wilo Net, la pompe primaire et la dernière pompe se-
condaire câblée doivent être « activées ».
Les autres pompes secondaires doivent rester « désactivées ».
Terminaison Wilo Net
Terminaison Wilo Net
Activé
Désactivé
Fig. 35: Terminaison Wilo Net
4. Sélectionner « Adresse Wilo Net » et attribuer une adresse propre (1 ... 21) à chaque
pompe.
Exemple 1 : Multi-Flow Adaptation avec quatre pompes :
• Pompe primaire (pompe circuit primaire)
–
Terminaison Wilo Net : MARCHE
–
Adresse Wilo Net : 1
• Pompe secondaire 1 :
–
Terminaison Wilo Net : ARRÊT
–
Adresse Wilo Net : 2
• Pompe secondaire 2 :
–
Terminaison Wilo Net : ARRÊT
–
Adresse Wilo Net : 3
• Pompe secondaire 3 :
–
Terminaison Wilo Net : MARCHE
–
Adresse Wilo Net : 4
Exemple 2 : La pompe circuit primaire d'un système Multi-Flow Adaptation est une
pompe double :
• Pompe primaire (pompe circuit primaire)
–
Terminaison Wilo Net : MARCHE
–
Adresse Wilo Net : 1
–
Adresse Wilo Net : 2
• Pompe secondaire 1 :
–
Terminaison Wilo Net : ARRÊT
–
Adresse Wilo Net : 3
fr
Chaque pompe du réseau Wilo
Net
doit posséder une adresse
unique pour communiquer
avec les autres participants du
Wilo NET
(p. ex.
en cas de pompes doubles).
ACTIVER la
résistance de terminaison de
cette pompe
si cette dernière est raccordée à
la
FIN de la
ligne de bus
électrique.
