...Interfaces externes
Fonction de l'entrée de commande (DI1)
Actuellement : Inutilisé
Fonction de l'entrée de commande (DI2)
Actuellement : Inutilisé
Fonction entrée analogique (AI1)
Non configuré, 0 – 10 V
Fonction entrée analogique (AI2)
Non configuré, 0 – 10 V

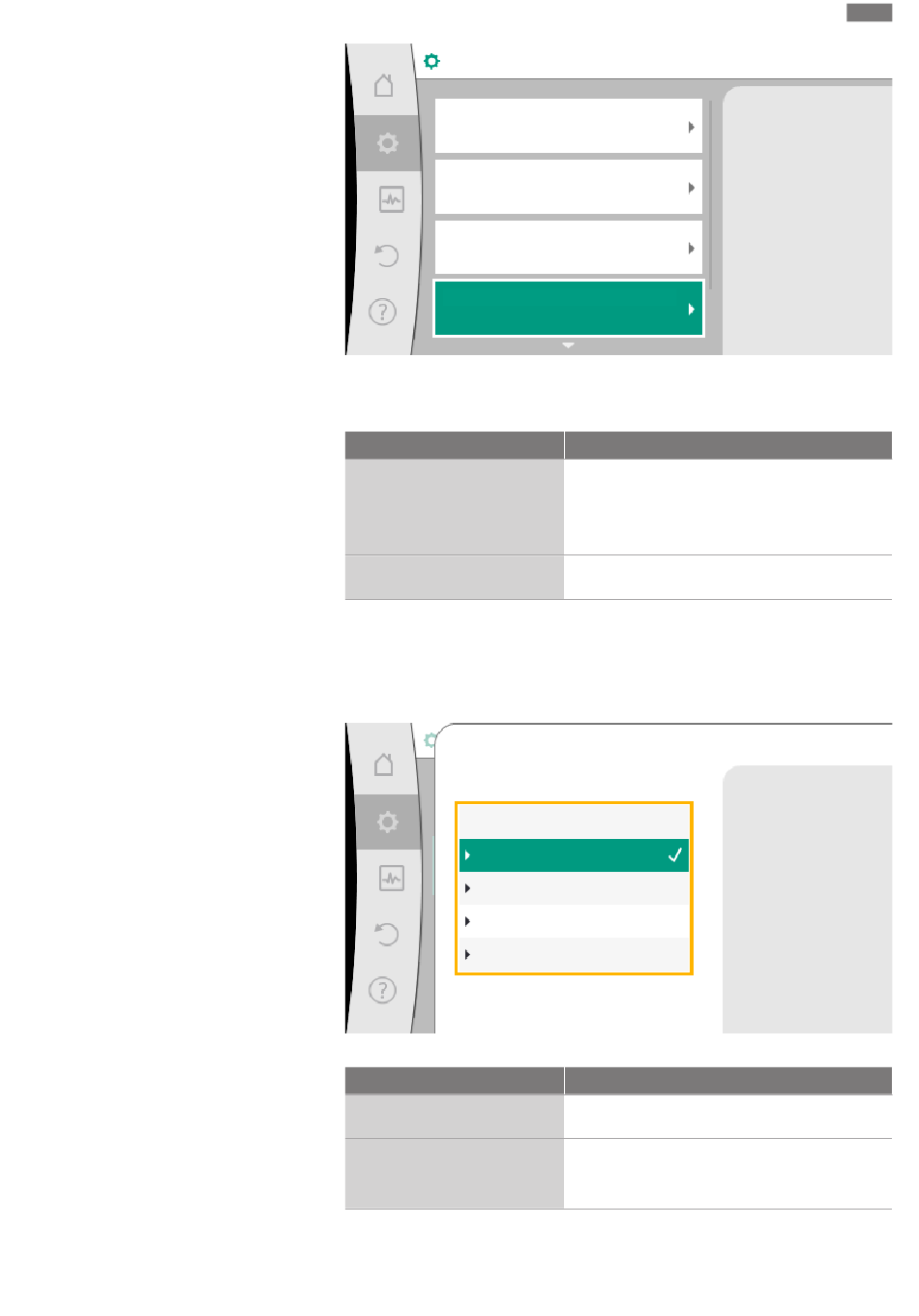

Fig. 47: Fonction Entrée analogique
Après voir sélectionné l'une des deux possibilités « Fonction entrée analogique (AI1) » ou
« Fonction entrée analogique (AI2) », sélectionner la requête ou le réglage suivant(e) :
Réglage
Aperçu Entrée analogique
Régler l'entrée analogique.
Tabl. 32: Réglage entrée analogique AI1 ou AI2
Dans « Aperçu Entrée analogique », il est possible de consulter des informations relatives
aux réglages actuels.
Le type d'utilisation, le type de signal et les affectations du signal/des valeurs sont définis
dans « Régler l'entrée analogique ».
Sélectionner le type d'utilisation
Entrée analogique (AI2)
Non configuré
Générateur de valeur de consigne
Capteur de pression différentielle
Sonde de température
Capteur externe
Fig. 48: Boîte de dialogue de réglage Générateur de valeur de consigne
Type d'utilisation
Non configuré
Générateur de valeur de consigne
Régler le type de signal
utilisé et les
paramètres
correspondants pour
l'entrée analogique.
Fonction de l'entrée de commande AI1 ou AI2
Aperçu des réglages de cette entrée analogique, par
exemple :
• Type d'utilisation : Sonde de température
• Type de signal : PT1000
Réglage du type d'utilisation, du type de signal et de
l'affectation du signal/des valeurs correspondants
Utiliser l'entrée analogique
comme générateur de valeur de
consigne,
p. ex. pour la hauteur
manométrique
Fonction
Cette entrée analogique n'est pas utilisée. Aucun ré-
glage requis
Utiliser l'entrée analogique comme générateur de va-
leur de consigne.
Par exemple, pour la hauteur manométrique.
