PROCÉDURE 2.
Consultez la fiche de démarrage rapide de l'assemblage du poste de travail du BladderScan i10 (référence
0900-5007) pour savoir comment effectuer ces tâches :
• Assembler le poste de travail
• Installer l'adaptateur d'alimentation dans le poste de travail
• Installer l'imprimante (si vous avez installé l'imprimante avec le système)
Cette procédure décrit comment monter la console sur un poste de travail assemblé.

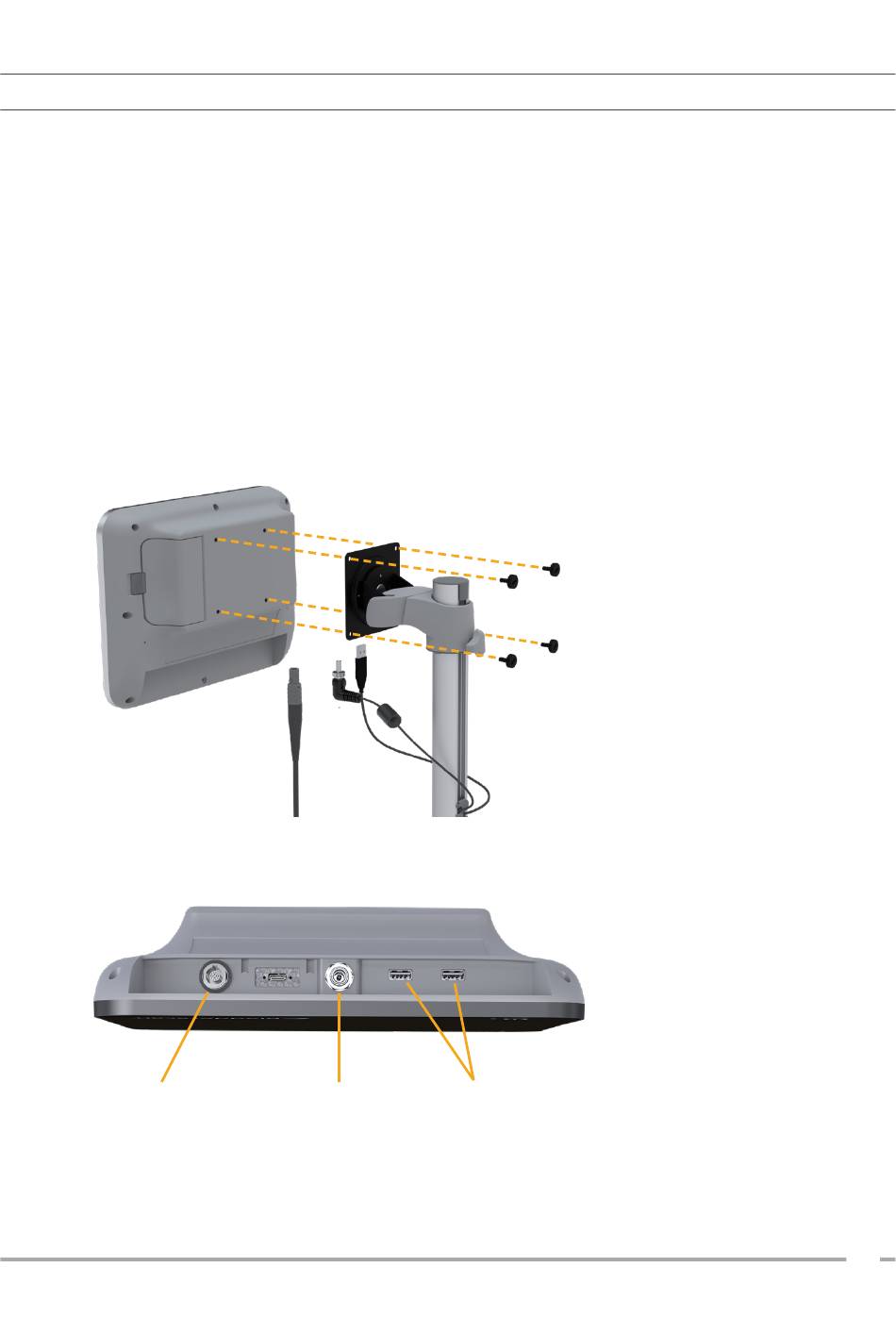

1. Placez la console devant le support de console sur le poste de travail.
2. Insérez quatre vis de montage de la console (pièce F dans le kit de matériel fourni avec le poste de
travail) à travers les trous dans les coins du support de console et dans les trous correspondants sur le
poste de travail. Serrez bien les quatre vis manuellement.
Remarque : le support de console sur le poste de travail utilise une combinaison de tension de ressort et
de friction pour maintenir la position de la console. Il peut être réglé sans outils à tout moment.
3. Connectez le câble de la sonde, le câble d'alimentation et le câble USB de l'imprimante au moniteur
comme indiqué dans la figure suivante.
Sonde
Conseil : vous pouvez connecter l'imprimante à n'importe quel port USB illustré. Cependant, le fait
de la connecter au port USB le plus proche du port d'alimentation facilite la connexion ultérieure des
lecteurs USB. N'essayez pas de connecter l'imprimante au port USB‑C entre le port de la sonde et le
port d'alimentation.
Manuel d'utilisation et de maintenance : Installation
ASSEMBLER LE POSTE DE TRAVAIL ET CONNECTER LE SYSTÈME
Alimentation électrique
Imprimante
23
0900-5005-FRFR REV-01
