Dépannage et erreurs

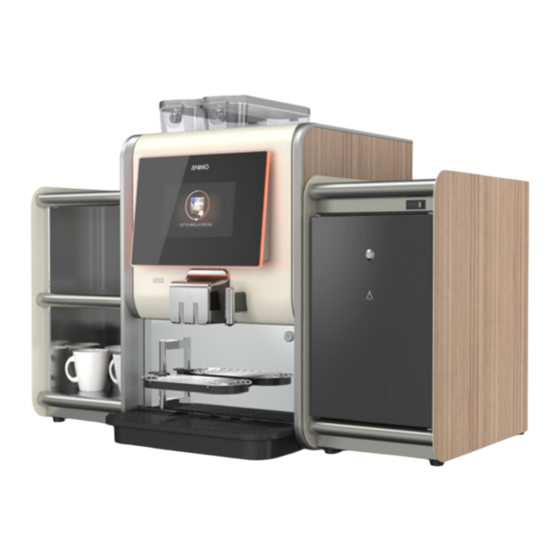

• OptiMe avec option lait frais
• Réfrigérateur
• Chauffe-tasse
• Réservoir d'eau
Sommaire
1. Principe fondamental
2. Code erreur
3. Problèmes non liés aux codes erreur
4. Problèmes du système de lait frais
5. Réfrigérateur
6. Chauffe-tasse
7. Réservoir d'eau
1. Principe fondamental
Depuis la version logicielle V 1.2 (date de sortie avril
2020) l'affichage des codes erreur contient des
informations supplémentaires.

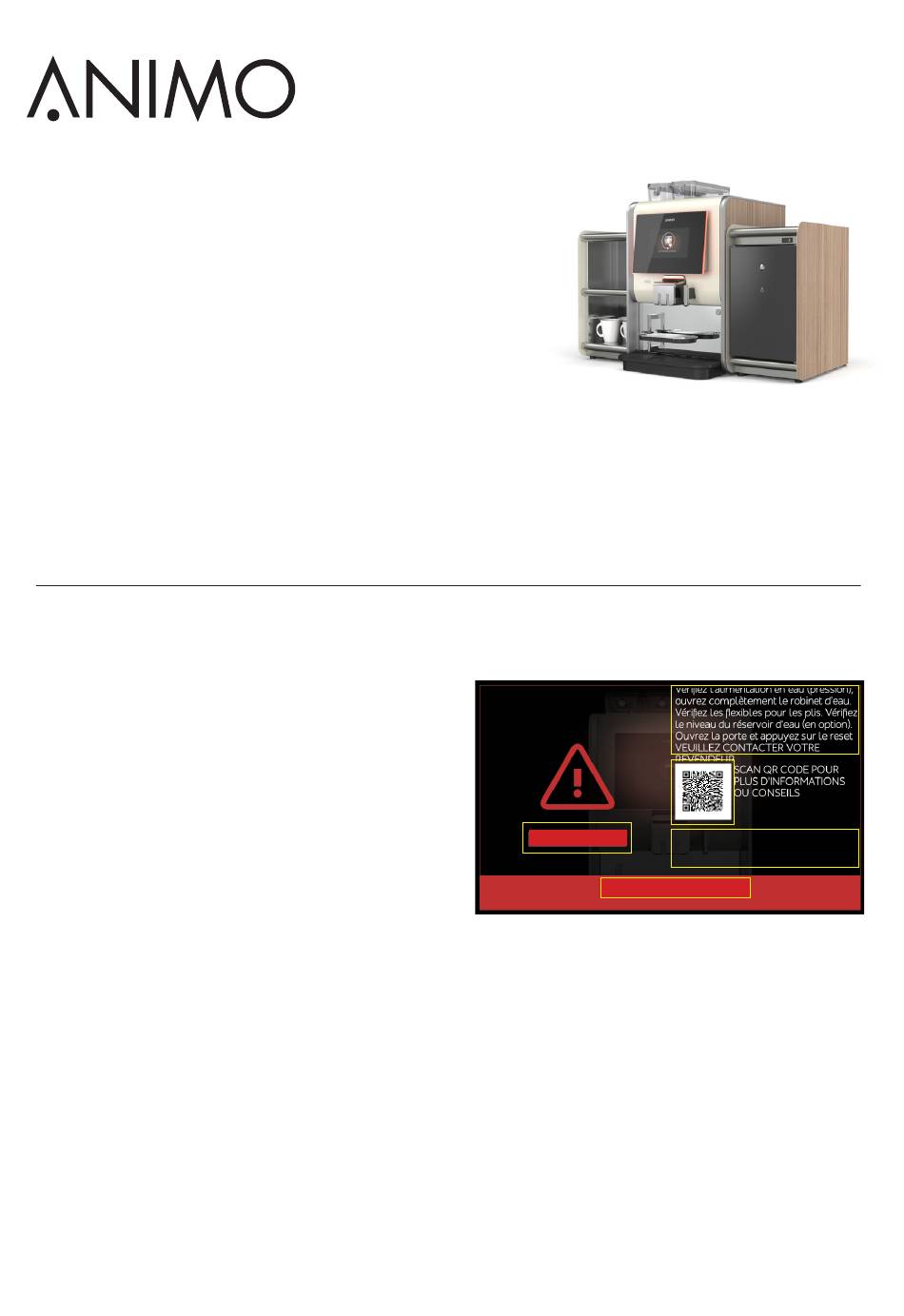

Informations sur l'affichage des codes erreur
- Bouton de réinitialisation [A]
Lorsque la porte est fermée, le bouton de réinitialisation
n'est pas actif. Cela empêche les utilisateurs d'appuyer
sur le bouton de réinitialisation. Par contre, après ouver-
ture de la porte par l'opérateur, le bouton de réinitialisa-
tion est actif (rouge).
- Numéro et description de l'erreur [B]
L'erreur est également stockée dans le journal des
erreurs, qui mémorise les 20 dernières erreurs avec la
date et l'heure.
- Instructions pour l'opérateur [C]
S'il y a un code erreur, l'opérateur peut essayer de le
résoudre. Les instructions s'affichent ici.
- Code QR [D].
Scannez le QR Code (si disponible) avec votre
téléphone pour obtenir des instructions supplémentaires
en ligne.
- Informations sur le revendeur [E].
Ces informations n'apparaîtront que si elles sont saisi es
pendant l'installation de la machine.
A
RÉINITIALISER
B
1 / 38
OptiMe
OptiMe
C
Controleer de watertoevoer (druk), open de
waterkraan volledig. Controleer de slangen
op knikken. Contoleer de het niveau van de
(optionele) watertank. Open deur en druk reset
D
SCAN QR CODE VOOR MEER
INFORMATIE OF TIPS
E
INFOS REVENDEUR
Nom du revendeur
Téléphone revendeur.
Courriel de revendeur
E1 ERREUR NIVEAU AIRBREAK
