Temp-S
Pour protéger l'enroulement du moteur des surcharges thermiques, tous les moteurs sont
équipés des circuits de surveillance thermique suivants :
● 1 x sonde thermométrique CTP 130 °C par enroulement de phase U, V et W, seuil de
fonctionnement à 130 °C
En plus, les moteurs 1FW6090-xxxxx-xxx2 à 1FW6290-xxxxx-xxx2 sont équipés du circuit
de surveillance thermique suivant :
● 1 x sonde thermométrique CTP 150 °C par enroulement de phase U, V et W, seuil de
fonctionnement à 150 °C

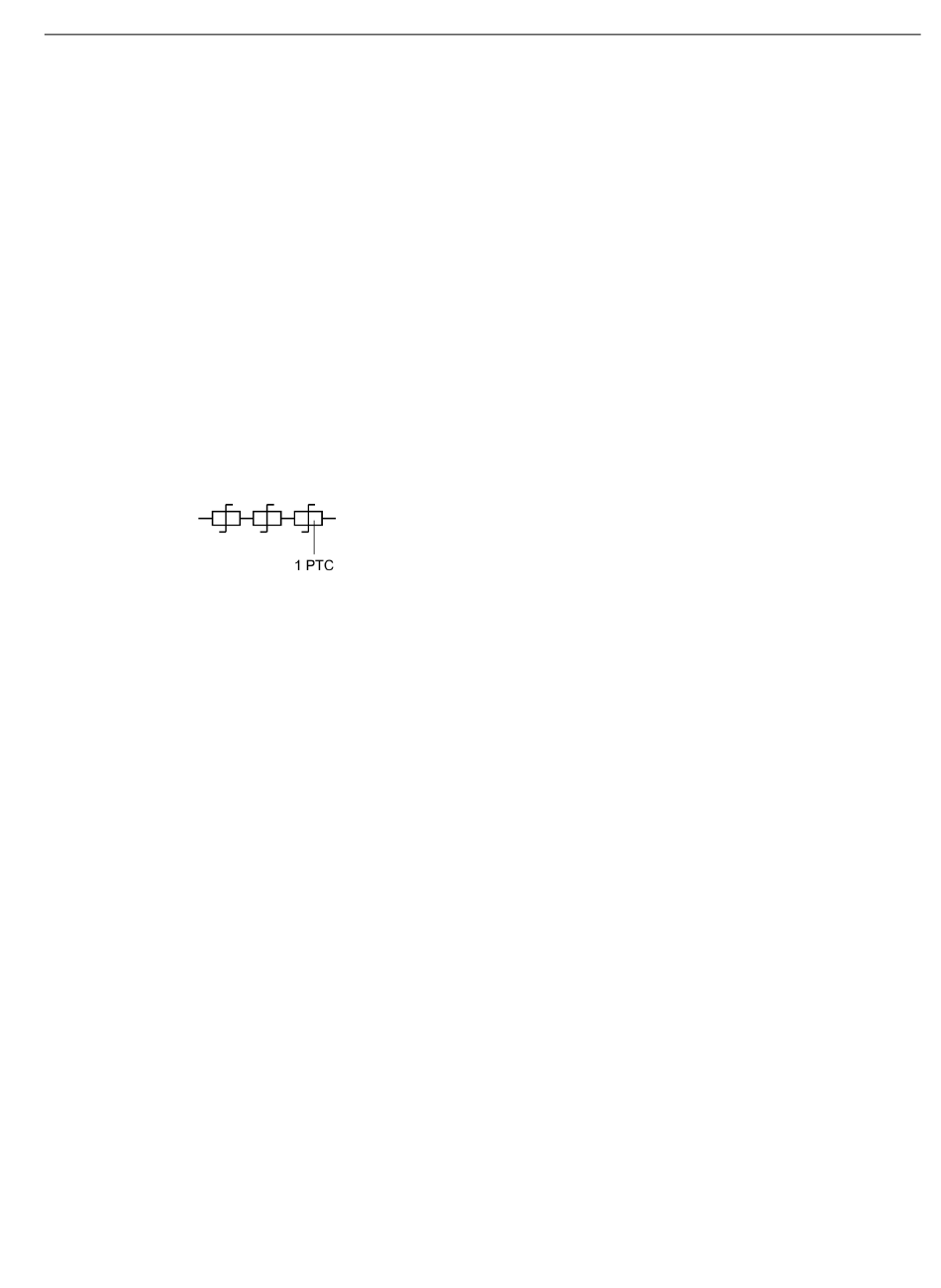

Les trois sondes thermométriques CTP (thermistances) respectives de ces circuits de
surveillance thermique sont couplées en série et forment un triplet CTP.
Figure 4-4
Pour protéger les points de raccordement des câbles des surcharges thermiques sur la
carcasse, une CTP 80 °C supplémentaire est couplée en série avec le triplet CTP 130 °C.
Pour les stators des moteurs 1FW6090-xxxxx-xxx2 à 1FW6290-xxxxx-xxx2, une CTP 80 °C
supplémentaire est également couplée en série avec le triplet CTP 150 °C.
Moteurs couple à incorporer 1FW6
Manuel de configuration, 07/2017, 6SN1197-0AE00-0DP9
Triplet CTP
Constituants du moteur et options
4.1 Composants du moteur
75
