FRANÇAIS
REMARQUE : Si une horloge pour contrôler le fonctionnement de la
pompe de filtration est installée, il est recommandé
que l'horloge ait son propre interrupteur basse tension
(pompier) pour éteindre l'appareil de chauffage avant
d'éteindre la pompe. L'interrupteur doit éteindre l'appareil
de chauffage environ 15 minutes avant que la pompe de
filtration ne s'arrête. Cela permettra un fonctionnement
plus efficace en évacuant toute chaleur résiduelle
contenue dans l'échangeur de chaleur vers la piscine.
MISE EN GARDE
Pour éviter d'endommager l'appareil de chauffage, ne pas
connecter pas l'alimentation électrique de l'appareil
de chauffage au côté sortie de l'horloge si l'horloge
interrompt simplement l'alimentation haute tension ou a
une sortie haute tension. Cela empêchera le ventilateur
de purger la chaleur résiduelle de l'appareil de chauffage
lorsque celui-ci s'éteint. Le ventilateur doit pouvoir
fonctionner pendant 45 secondes après l'arrêt de l'appareil
de chauffage.
7.2.2 Configurer le panneau de configuration
•
S'assurer que l'appareil de chauffage est éteint.
•
Appuyer et maintenir MENU, puis les boutons POOL
(piscine) et SPA pendant 5 secondes pour accéder au
mode de configuration du service.
REMARQUE : L'affichage reviendra à OFF (éteint), 2 minutes après la
dernière pression sur une touche.
•
Appuyer sur ENTER (entrer), STANDALONE
(autonome) (par défaut) s'affiche.
•
Utiliser les flèches directionnelles pour faire défiler les
options de télécommande jusqu'à ce que REMOTE
TSTAT s'affiche, puis appuyer sur ENTER (entrer) pour
sélectionner.
Commande JXiQ

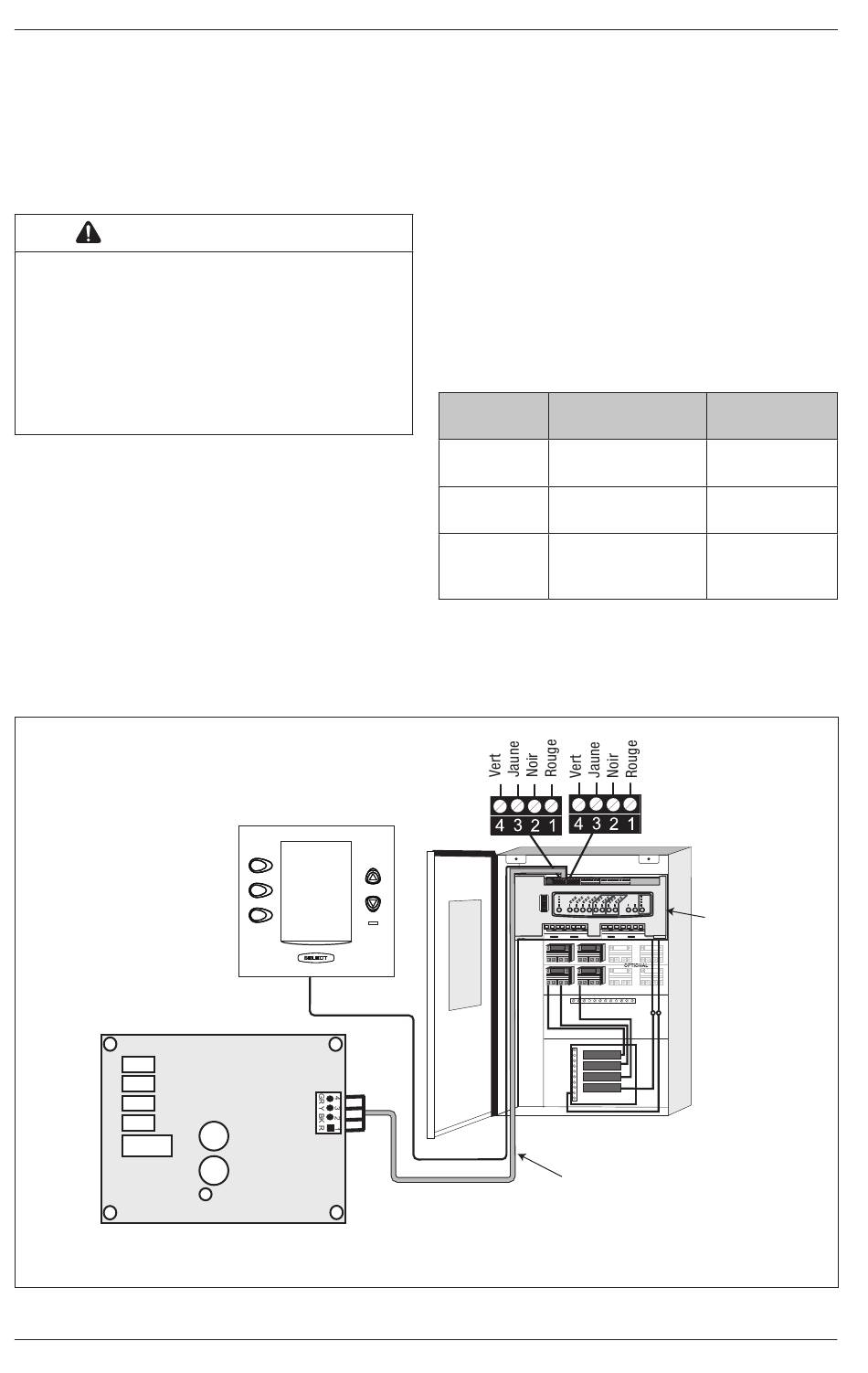

Figure 22. Câbler le JXiQ à une télécommande Jandy
Page 36
Jandy
chauffage au gaz pour piscine et spa JXiQ
®
Contrôleur intérieur
Système AquaLink RS illustré aux fins de référence
| Manuel d'installation et d'utilisation
™
•
Appuyer sur MENU pour quitter le mode de
configuration du service.
•
Appuyer sur POOL (piscine) ou SPA pour ajuster le
point de consigne au maximum de 40 ºC (104 ºF).
7.3
Communication « intelligente » via
RS-485
Pour fournir une communication « intelligente » entre
le JXiQ et une carte de centre d'alimentation (PCB)
(AquaLink RS, AquaLink PDA et AquaLink Z4) via un
connecteur RS485 rouge à quatre broches, votre PCB doit
disposer du micrologiciel approprié. Pour déterminer la
REV du micrologiciel de la carte électronique AquaLink RS
dans le système, se reporter au Table 6 .
7.3.1 Identification du circuit imprimé et du
micrologiciel pour les connexions AquaLink
RS et AquaLink PDA
REV MMM OU PLUS
COMPOSANTS
Connecteurs
Un jeu de quatre
RS485
Douilles JVA
Se trouve sur le haut
24 V c.a.
de la carte
10 douilles au total. Huit
Douilles relais
se trouve au bas, deux
24 V c.a.
sur le haut de la carte.
Table 6.
Caractéristiques typiques du centre électrique
AquaLink RS
4 3 2 1
4 3 2 1
6 5 4 3 2 1
10 9 8 7 6 5 4 3 2 1
To Controller
To Remote
(red terminal bar)
(brown terminal bar)
RESET
AUTO
SERVICE
TIME OUT
Centre électrique
Fil conducteur 4
calibre 22
REV N OU PLUS
RÉCENT
ANCIEN
Deux jeux de quatre
Se trouve au bas
de la carte
11 douilles au total.
Toutes se trouvent
au bas de la carte.
Système de
contrôle RS
To Sensors, etc.
(green terminal bar)
RS6 & RS8 ONLY
RS8 ONLY
POOL MODE
SPA MODE
SPA DRAIN
HEATER
SOLAR
SPA FILL
Lunette centre
d'alimentation
