Jandy
chauffage au gaz pour piscine et spa JXiQ
®
appareils associés au système de circulation de l'eau de
piscine incluant, entre autres, les moteurs de pompe et les
appareils de chauffage, soient liés ensemble dans le cadre
d'une grille de liaison équipotentielle. Zodiac Pool Systems
LLC fournit une cosse de liaison spéciale étiquetée sur
le côté du collecteur de l'appareil de chauffage pour
répondre à cette exigence.
Toutes les connexions électriques et le câblage doivent
être effectués uniquement par un électricien certifi é.
Le câblage électrique doit également être conforme à
la dernière édition du National Electrical Code
ANSI
/National Fire Protection Association
®
70, ou au Canada, le Code canadien de l'électricité
(CSA
C22.1) à moins que les exigences du code local
®
n'indiquent le contraire.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE. Cet appareil de
chauffage contient un câblage qui transporte une haute
tension. Le contact avec ces fi ls peut entraîner de graves
blessures ou la mort.
MISE EN GARDE
Étiqueter tous les fi ls avant de déconnecter lors de
l'entretien des contrôles. Les erreurs de câblage peuvent
entraîner un dysfonctionnement potentiellement dangereux.
Vérifi er le bon fonctionnement après l'entretien.

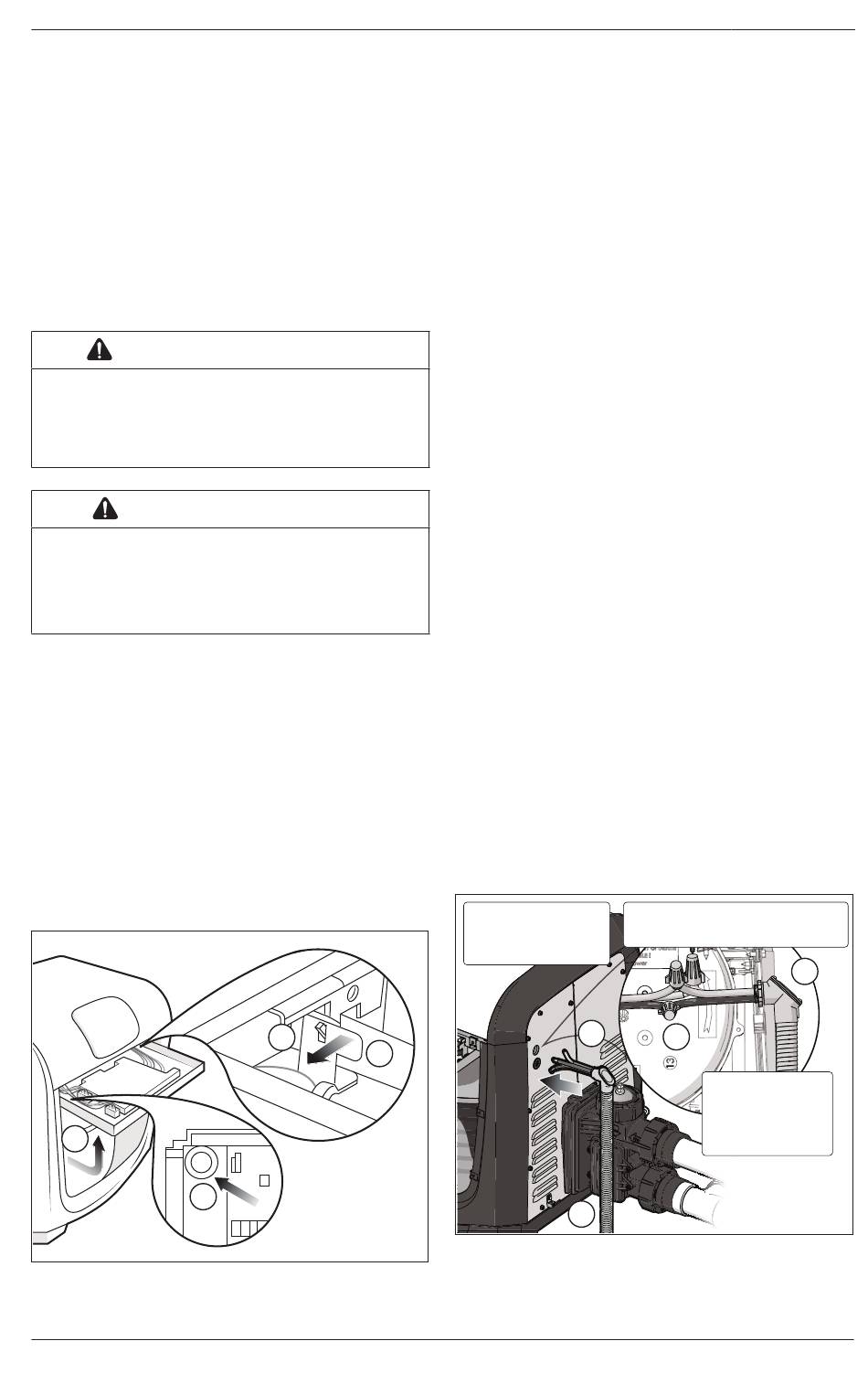

6.1
Accès de service
Retirer les quatre vis qui maintiennent le panneau de
chauffage avant en place pour exposer la goulotte de
câbles.
a. Localiser le déverrouillage de la goulotte à
l'intérieur de la goulotte de l'appareil de chauffage.
b. À l'aide d'un tournevis ou d'un outil comparable;
appuyer dans l'orifi ce de dégagement de la
goulotte jusqu'à ce que le verrou de la goulotte se
libère et qu'elle pivote librement.
c. Fixer la goulotte en place en le soulevant jusqu'à
ce que le loquet de verrouillage s'enclenche.
d. Pousser la languette du loquet de verrouillage vers
la gauche pour la libérer.
b
(NEC
®
(NFPA
®
c
a
| Manuel d'installation et d'utilisation
™
•
Appuyer sur la goulotte vers le bas et vers l'arrière
jusqu'à ce qu'un déclic audible indique qu'elle est
verrouillée en position.
•
Remplacer le panneau avant de l'appareil de
chauffage.
ASTUCE :
REMARQUE : Avant que la goulotte puisse être tournée pour la première
),
®
)
®
6.2
Connexions du câblage principal
Le radiateur intelligent JXiQ est équipé d'une entrée de
détection automatique à double tension. Lorsque 115
ou 230 V c.a. sont connectés, le radiateur détecte la
puissance d'entrée et se confi gure automatiquement,
aucune action manuelle n'est requise.
Les principales connexions de câblage doivent être
disponibles à l'extérieur de l'appareil de chauffage au
moment où il est déballé. Utiliser un conduit fl exible pour
faire passer les lignes électriques principales de la source
d'alimentation aux connexions de l'appareil de chauffage.
Aucune boîte de jonction externe n'est requise.
•
S'assurer que toute l'alimentation électrique est
coupée vers l'appareil de chauffage au niveau du
disjoncteur.
•
S'assurer que la pompe de fi ltration est éteinte et
restera éteinte pour le reste de la procédure.
•
Suivre les instructions d'accès au service applicables
de la Section 6.1, Accès de service .
a. Faire passer les conduits et les lignes électriques
de la source d'alimentation principale au panneau
latéral de l'appareil de chauffage.
b. Utiliser des serre-fi ls pour connecter L/L1 au noir,
N/L2 au rouge et terre au vert.
c. Pousser les connexions de fi l à travers l'alvéole
dans le corps de l'appareil de chauffage. Veiller à
ne pas endommager ni abraser les câbles pendant
cette procédure.
d. Fixer le conduit au panneau du corps de l'appareil
de chauffage au niveau de l'alvéole à l'aide d'un
raccord de conduit ou d'un coude approprié.
Raccorder la conduite
au port dans le
panneau latéral
d
Pour un meilleur accès, retirer le panneau supérieur
en retirant les 4 vis noires à l'extérieur de l'appareil de
chauffage.
fois, il faut couper une attache de transport. Cette attache
zippée est enfi lée au point de dégagement de la goulotte,
voir point (a). Il faut faire attention à ne pas endommager
ou abraser les fi ls lors de la coupe.
Connecter la source d'alimentation
aux fi ls de l'appareil de chauffage
c
b
a
FRANÇAIS
d
Appareil de
chauffage intérieur
(accès depuis le
panneau avant)
