Jandy
chauffage au gaz pour piscine et spa JXiQ
®
Section 5. Raccordements d'eau
Installer les composants du système de piscine avec
les connexions comme illustré dans la Figure 9 . Toute
confi guration autre que celle illustrée dans la Figure 9
peut affecter le fonctionnement du pressostat d'eau.
L'emplacement de l'appareil de chauffage au-dessus
ou au-dessous de la surface de l'eau de la piscine peut
également affecter le fonctionnement du pressostat d'eau.
REMARQUE : Lorsque l'équipement de la piscine est situé sous la
surface de la piscine, Zodiac Pool System LLC n'est pas
responsable des pertes d'eau de grande ampleur, des
inondations ou des dommages causés par une fuite.
MISE EN GARDE
L'équipement de la piscine doit être protégé contre le
refoulement de l'eau. S'il y a un risque de refoulement,
installer un clapet antiretour entre la piscine et l'entrée de la
pompe de fi ltration. Voir la Section 5.5, Installation du clapet
antiretour pour des directives relatives au clapet antiretour.
Filtre
Appareil de
chauffage
CLAPET DE NON-RETOUR
(Toujours installer un clapet
antiretour résistant à la corrosion
lorsque tout équipement
d'assainissement, y compris les systèmes
d'alimentation d'érosion et les systèmes
de chloration au sel, est installé,
voir la Section 5.4, Réglage
du pressostat d'eau pour
plus de détails)
Renvoi de spa

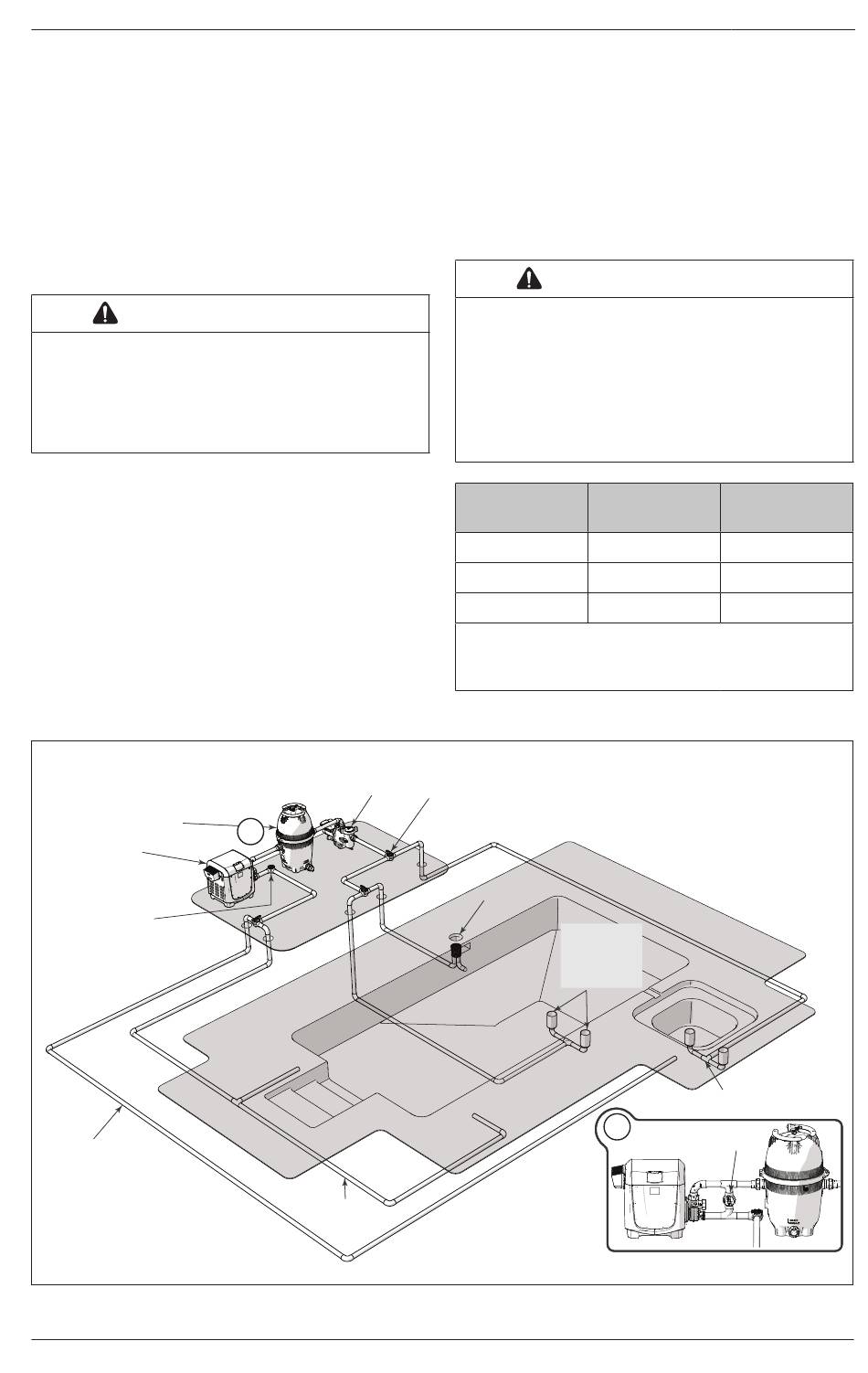

Figure 9. Confi guration typique du réseau de canalisation d'eau
| Manuel d'installation et d'utilisation
™
Pompe
a
Renvoi de
la piscine
5.1
Dimensionnement de la pompe
Pour les modèles d'appareils de chauffage conforme
à ASME JXiQ400NC, JXiQ400PC, JXiQ260NC et
JXiQ260PC, vous reporter à la Section 14, Annexe A.
Collecteur conforme ASME
Tous les appareils de chauffage JXiQ utilisent un
mécanisme de dérivation interne et une vanne de
régulation thermique (VRT) pour s'adapter aux débits livrés
à l'appareil de chauffage d'un minimum de 114 lt/min
(30 gal/min) à un débit maximal de 380 lt/min (100 gal/m).
MISE EN GARDE
La pompe à eau du système doit être en mesure de
fournir pas moins de 114 lt/min (30 gal/min) de débit
par l'intermédiaire de l'appareil de chauffage. Des débits
inférieurs à 114 lt/min (30 gal/min) peuvent provoquer
un fonctionnement intempestif causant des dommages à
l'appareil de chauffage ou provoquant l'arrêt de l'appareil
de chauffage.
MODÈLE
JXiQ 200
JXiQ 260
JXiQ 400
Si la piscine est située dans une zone où l'eau est dure, le débit
minimum doit être augmenté à 150 lt/m (40 gal/m) ou plus pour
aider à prévenir l'entartrage.
Table 4.
Réglage du débit recommandé
Combo vanne à
3 voies
Crépine
Drains
principaux
(prise
d'aspiration)
Détail de la
dérivation manuelle :
Utiliser lorsque le débit de
fi ltration dépasse 100 gal/min
FRANÇAIS
.
®
GAL/MIN (L/MIN)
GAL/MIN (L/MIN)
MIN.
30 (114)
100 (379)
30 (114)
100 (379)
30 (114)
100 (379)
Drain de spa
(prise d'aspiration)
a
Valve de dérivation
manuelle
MAX.
Page 25
