FRANÇAIS
9.
Fixer au collecteur avec l'écrou-raccord serré à la
main uniquement. Ne pas trop serrer. Ne pas utiliser
de joint de tuyau ou de ruban adhésif.
10. Si le coude de balayage est utilisé. Utiliser un adhésif
NSF approuvé pour coller le coude de balayage sur le
tuyau coupé.
11. Répéter à nouveau les étapes ci-dessus pour la sortie
du collecteur. Encore une fois, accorder une attention
particulière pour assurer une bonne assise au joint
torique du raccord union.
12. Installer l'écrou-raccord et le bouchon de vidange
avec joint torique à l'entrée inutilisée du collecteur de
l'appareil de chauffage. Veiller à ce que le joint torique
soit bien en place. Serrer à la main uniquement.
Ne pas trop serrer. Ne pas utiliser de joint de tuyau
ou de ruban adhésif.
*REMARQUE : coller la queue de raccord et l'écrou de raccord éloignés de l'appareil de chauffage pour éviter le déversement qui peut gêner
le fonctionnement de la barrière du VersaFlo

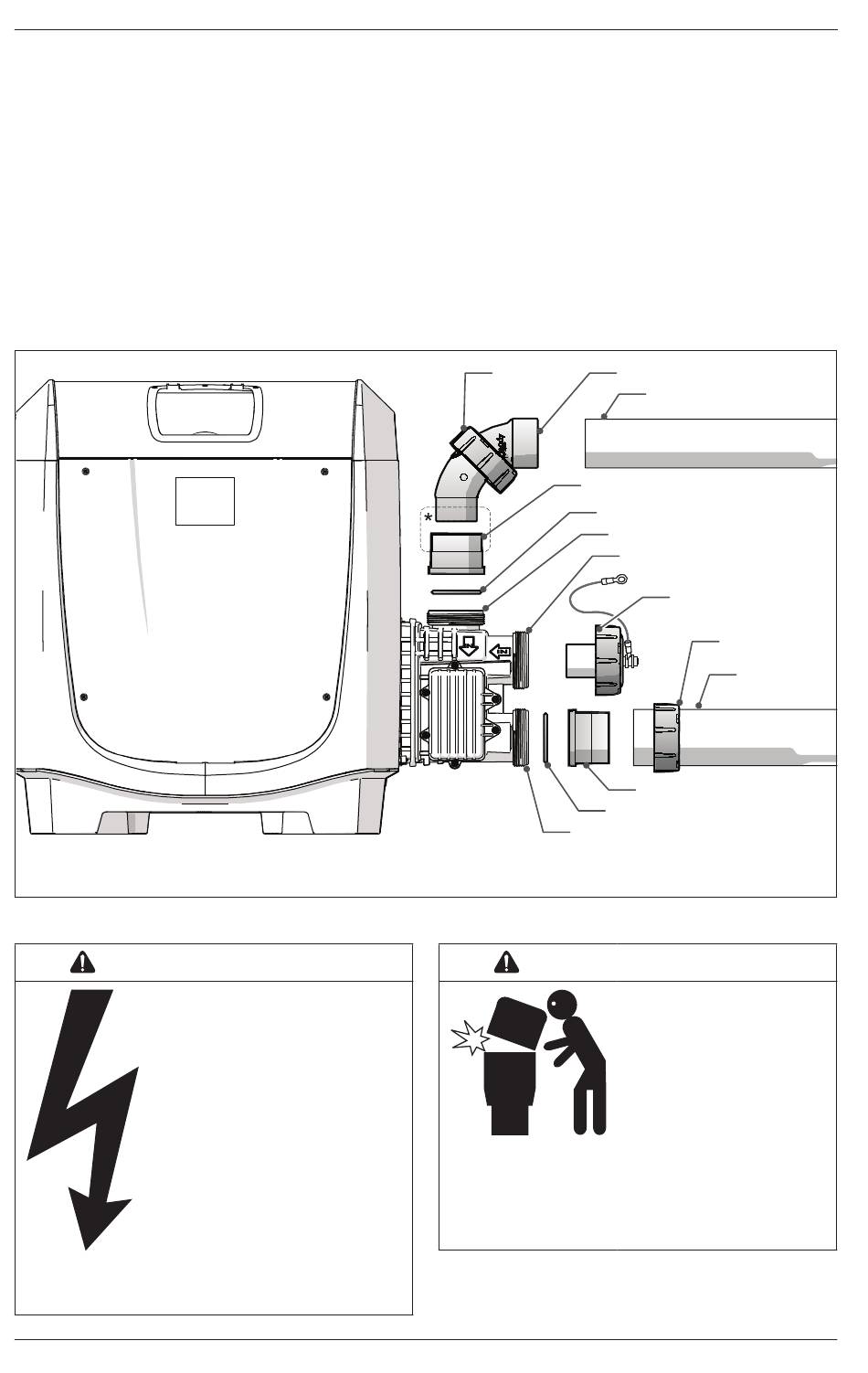

Figure 12. Tuyauterie d'entrée
AVERTISSEMENT
Ne jamais approcher, inspecter, ou
essayer de dépanner une vanne ou
une tuyauterie qui fuit sans avoir
coupé l'alimentation électrique
du système. Le fait de ne pas
couper l'alimentation électrique
peut entraîner un choc électrique,
des blessures graves ou la mort.
Assurez-vous que l'alimentation
électrique du système est coupée
avant d'approcher, d'inspecter ou de
dépanner toute vanne ou tuyauterie
qui fuit et qui pourrait avoir mouillé
d'autres appareils électriques dans la
zone environnante.
Page 28
Jandy
chauffage au gaz pour piscine et spa JXiQ
®
. Enlever l'excès de colle.
| Manuel d'installation et d'utilisation
13. Replacer l'anode sacrifi cielle sur l'orifi ce d'entrée
horizontal. Se référer à la Section 5.3, Remplacer
l'anode sacrifi cielle .
14. Remettre toutes les vannes à leur position de
fonctionnement.
15. Rétablir l'alimentation électrique vers l'appareil de
chauffage au niveau du disjoncteur.
16. Mettre la pompe sous tension et l'inspecter
soigneusement afi n d'y détecter l'éventuelle présence
de fuites.
17. Rétablir l'alimentation principale en gaz.
18. Démarrer le système et vérifi er le bon écoulement
de l'eau.
19. Restaurer l'appareil de chauffage à son
fonctionnement normal.
Écrou-
raccord
Raccord droit de vidange
Joint torique
Sortie de collecteur
AVERTISSEMENT
Coude à long rayon
Couper le tuyau
Trou d'entrée sur le dessus du collecteur
Trou d'entrée latérale du collecteur
Anode sacrifi cielle
Écrou-raccord
Couper le
tuyau
Raccord droit de vidange
Joint torique
Suivre toutes les instructions
du fabricant du fi ltre. Ne jamais
essayer de monter, de démonter
ou de régler le fi ltre lorsque
le système est sous pression.
Démarrer la pompe alors que
le système est sous pression
peut provoquer le souffl age
du couvercle du fi ltre, ce qui
peut entraîner des dommages
matériels, des blessures graves
ou la mort.
