chauffage au gaz pour piscine et spa JXiQ
®
AVERTISSEMENT
États-Unis
Ne pas installer l'appareil de chauffage avec le haut de
l'ensemble de ventilation à moins de 1,22 m (4 pieds)
horizontalement, 1,22 m (4 pieds) en dessous ou à moins de
30 cm (1 pied) au-dessus de toute ouverture d'un bâtiment.
Les codes locaux et les exigences d'installation peuvent varier.
Ne pas installer l'appareil de chauffage avec le haut de
l'ensemble de ventilation à moins de 3 m (10 pieds) de toute
ouverture d'un bâtiment. Les codes locaux et les exigences
d'installation peuvent varier.

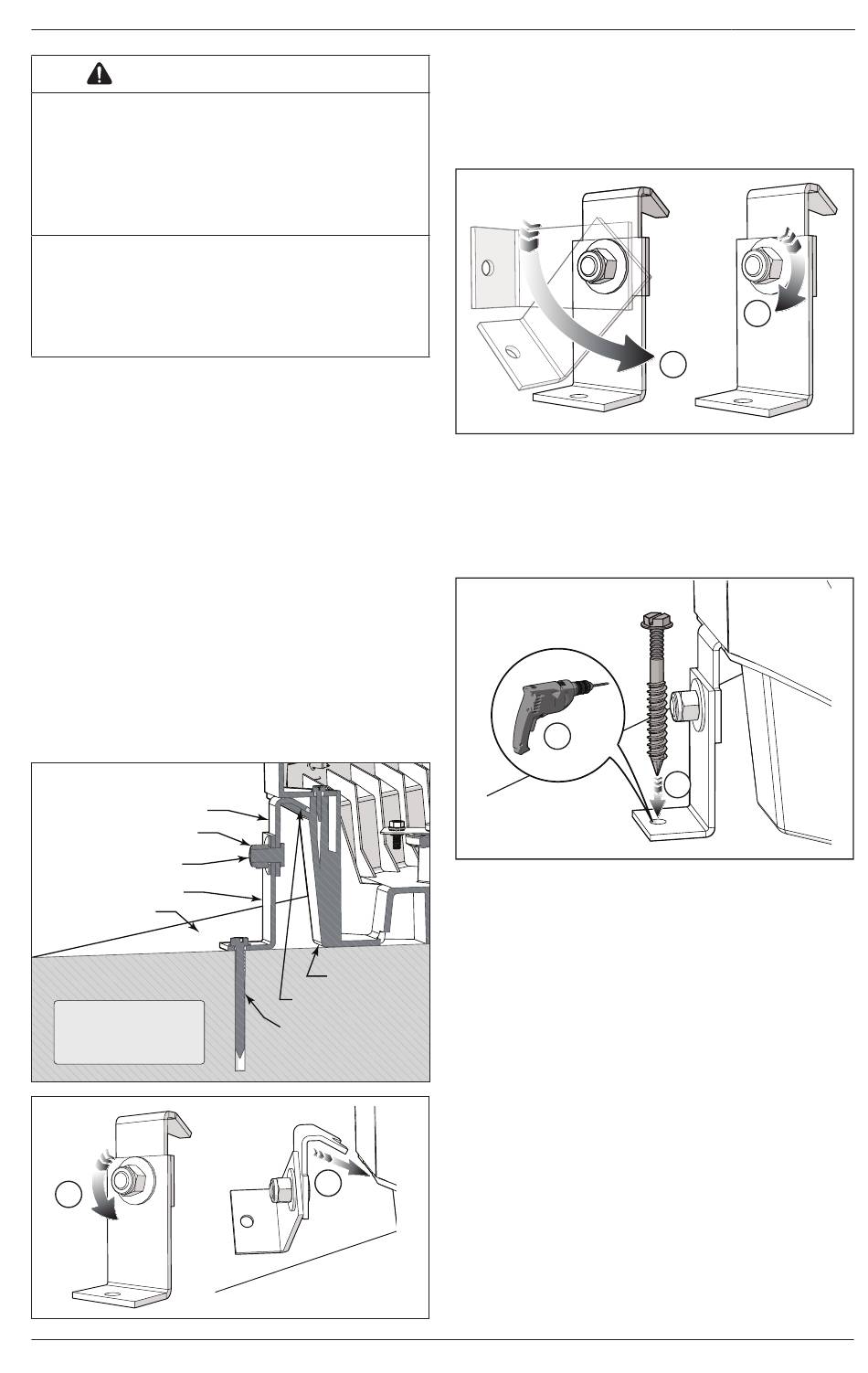

3.2.1 Installation du support d'ancrage
Les supports d'ancrage ne sont pas fournis à l'origine avec le
JXiQ. Si vous avez besoin des supports d'ancrage pour votre
installation, veuillez commander la trousse nº R0593400.
Les supports d'ancrage doivent être installés dans tous
les cas où l'appareil de chauffage peut être soumis à des
risques naturels tels que des conditions météorologiques
extrêmes ou un tremblement de terre. En Floride, l'appareil
de chauffage doit être solidement fi xé au socle de
l'équipement pour répondre aux exigences applicables
du Code du bâtiment de Floride. D'autres juridictions
peuvent avoir des exigences similaires pour les conditions
météorologiques extrêmes ou d'autres risques naturels.
Vérifi er les codes locaux pour plus de détails.
a. À l'aide d'une clé à molette ou d'un outil équivalent,
desserrez (NE PAS RETIRER) l'écrou de retenue
sur le support. Les supports d'ancrage supérieur
et inférieur doivent pouvoir tourner librement autour
de la goupille de retenue.
b. Faire glisser le support dans la fente située dans le
coin inférieur de la base du radiateur.
Support de fi xation
supérieur
Écrou de retenue
Tige de retenue
Support de fi xation
inférieur
Massif en béton
Vue en section de
l'installation du support
de fi xation
a
Canada
Base du
réchauffeur
Fente pour support
de fi xation
Vis de scellement
b
| Manuel d'installation et d'utilisation
™
c. Faire pivoter le support d'ancrage inférieur en
position fi nale. S'assurer que le support d'ancrage
inférieur est au même niveau que la surface du
coussinet de l'équipement.
d. Serrer l'écrou de retenue afi n que l'ensemble de
support d'ancrage soit bien fi xé.
e. Percer un trou dans le béton en utilisant le trou du
support d'ancrage inférieur comme guide. Il est
conseillé d'utiliser une perceuse à percussion avec
un foret à béton approprié.
f. Placer une vis dans le trou et serrer pour fi xer le
support d'ancrage à la dalle de béton. Ne pas trop
serrer les vis.
REMARQUE : En fonction de l'emplacement et de l'accès au support,
3.3
Installation intérieure et sous abri
extérieur
En raison des risques et des dangers plus élevés liés
au gaz propane liquide (LP), Zodiac Pool System LLC
n'encourage pas l'installation d'appareils de chauffage
au gaz LP à l'intérieur, se reporter à la section Section
4.3, Précautions spéciales pour le GPL .
L'appareil de chauffage est certifi é CSA pour les
installations intérieures. Au Canada, l'installation
intérieure doit utiliser un évent direct à deux tuyaux
(tuyauterie pour air de combustion et d'évacuation).
Plus pour d'informations, voir les Section 3.3.2,
Admission d'air directe et Section 3.3.3, Ventilation
extérieure et prise d'air .
c
e
f
il peut être nécessaire de marquer l'emplacement de
la perceuse en utilisant le trou du support d'ancrage
inférieur comme guide. Retirer le support de l'appareil de
chauffage, percer le trou, puis rattacher le support à la
base de l'appareil de chauffage.
Les vis à béton ne sont pas fournies dans la trousse du
support d'ancrage. Utiliser des vis et des rondelles à béton
galvanisées ou plaquées de 0,35 x 5,7 cm (1/4 x 2 1/4 po).
FRANÇAIS
d
