Manuel d'utilisation de la plate-forme élévatrice à ciseaux TW SA-40

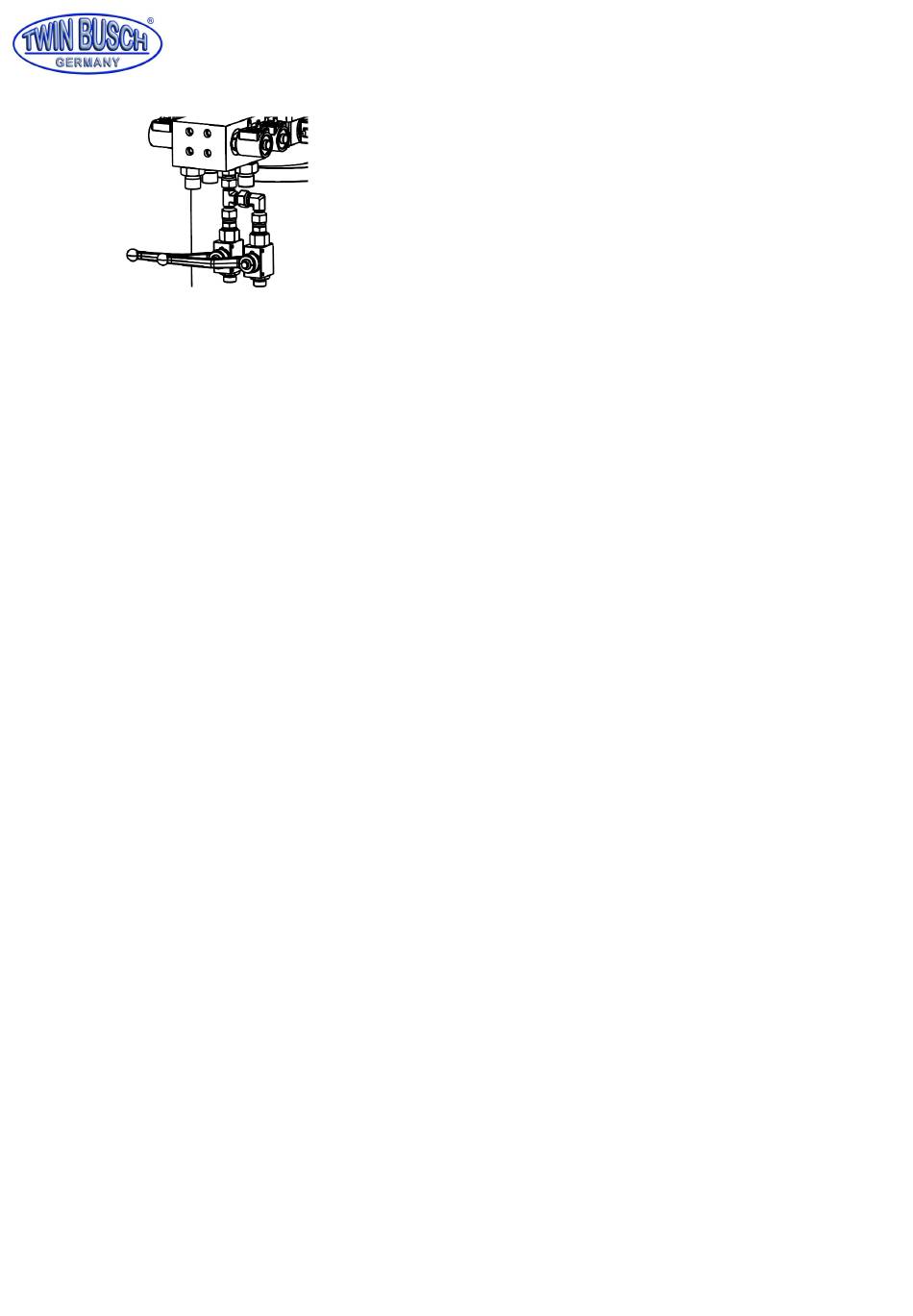

Figure : Vanne de nivellement fermée
d) Passez SA1 en mode de travail normal (working) et appuyez sur le bouton UP pour vérifier la
synchronisation. (Normalement, les deux plateformes ne sont pas synchronisées jusqu'à cette
étape).
e) S'il n'y a pas de synchronisation (une plate-forme monte plus vite que l'autre), activez la vanne de
nivellement qui contrôle la plate-forme la plus lente et mettez SA1 en mode nivellement (levelling),
appuyez légèrement sur le bouton UP jusqu'à ce que les deux plates-formes soient au même niveau.
Désactivez la vanne de nivellement.
f) Passez SA1 en mode de travail normal (working) et vérifiez la synchronisation.
g) Si la synchronisation n'a toujours pas lieu, répétez les étapes 4 à 6 jusqu'à ce que les deux plates-
formes soient synchronisées.
7) Fixez les cadres de base avec les chevilles à expansion.
1) Avant de procéder à l'ancrage, vérifiez à nouveau la position de chaque embase en fonction des
dimensions de base ainsi que des conditions de montage correspondantes.
2) Percez des trous avec une mèche à pierre en carbure de tungstène D16. Veillez à percer
verticalement vers le bas.
3) Nettoyez le trou et vérifiez à nouveau la position des plaques de base pour vous assurer qu'elles sont
correctement positionnées.
4) Contrôlez l'alignement vertical des deux plaques de base adjacentes à l'aide d'un niveau à bulle.
5) Enfoncez la vis d'ancrage et enfoncez-la dans le trou jusqu'à ce que l'écrou et la rondelle touchent la
base.
6) Serrez l'écrou à 80 Nm à l'aide d'une clé dynamométrique.
Sous réserve de fautes d'impression, d'erreurs et de modifications techniques.
Page | 11
