3 Changement de gaz du produit
Attention !
Risques de dommages matériels et de
dysfonctionnements en cas d'un mauvais
réglage!
Si le réglage n'est pas correct, il peut y avoir
des dysfonctionnements, mais aussi des
dommages au niveau du produit.
▶
Faites scrupuleusement attention aux
sens de rotation indiqués sur la vis par
rapport au réglage coefficient d'air/CO₂.

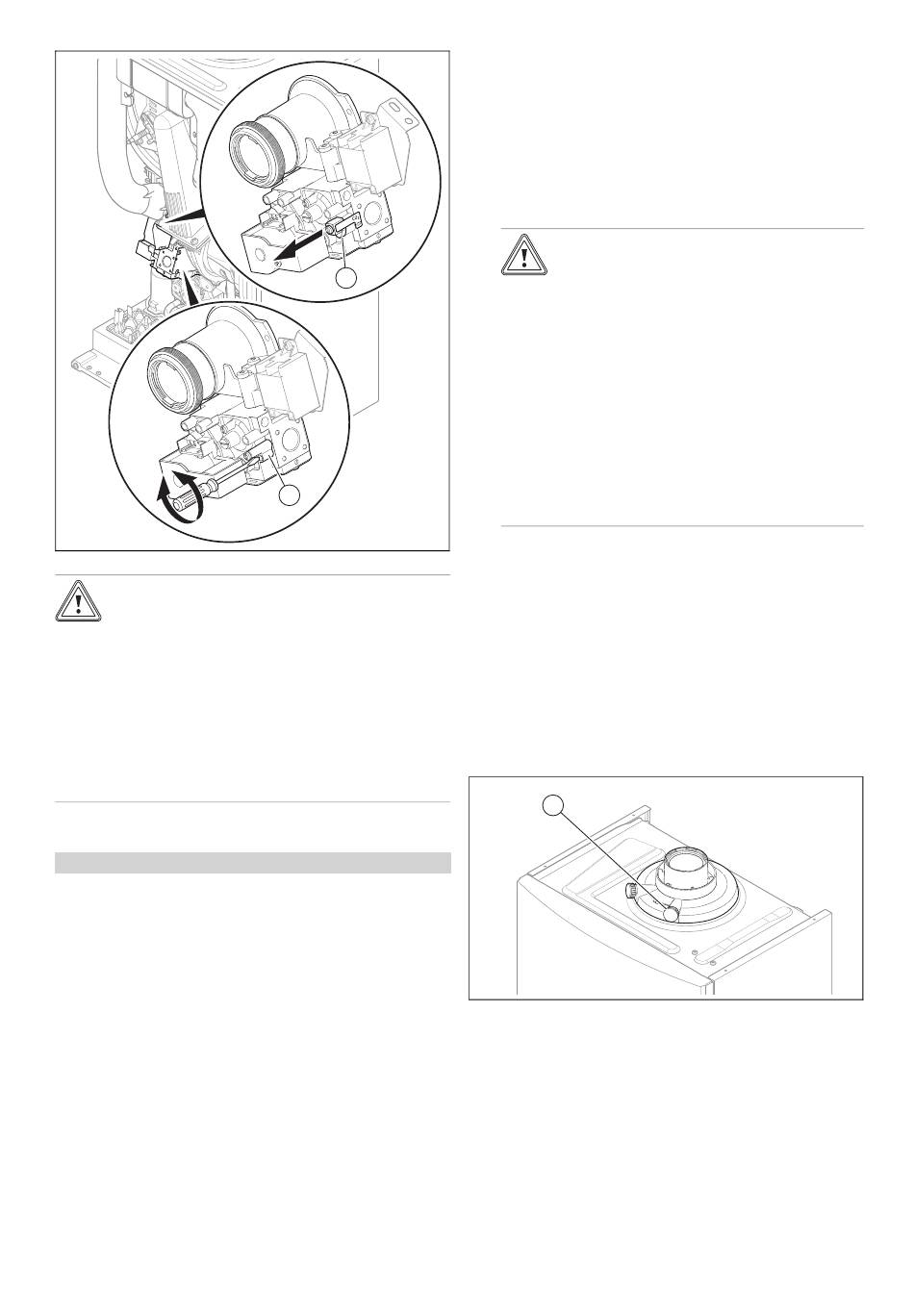

4. Enlevez l'étiquette jaune (1).
Validité: Moldavie, Ukraine, Liban, Iran
▶
Tournez la vis (2) (2,5 mm six pans creux), en partant
de la position actuelle pour :
–
Conversion du gaz naturel (G20) à propane : 3
tours dans le sens horaire
–
Conversion du propane au gaz naturel (G20) : 3
tours dans le sens antihoraire
5. Mettez le produit en fonctionnement avec le programme
de contrôle P.01 (→ notice du générateur de chaleur).
6. Mesurez la pression du raccordement du gaz/pression
dynamique du gaz par rapport à la pression atmosphé-
rique. Vous trouverez la pression de raccordement du
gaz dans la notice d'installation et de maintenance (→
notice du générateur de chaleur).
Résultat 1:
Pression de raccordement du gaz/pression dynamique
du gaz située dans la plage admissible
▶
Mettez le produit hors service.
▶
Fermez le robinet d'arrêt du gaz.
4
1
2
▶
Retirez le manomètre.
▶
Serrez la vis du raccord fileté de mesure (1) à fond.
▶
Ouvrez le robinet d'arrêt du gaz.
▶
Vérifiez si le raccord fileté de mesure est bien
étanche.
Résultat 2:
Pression de raccordement du gaz/pression dynamique
du gaz située hors de la plage admissible
Attention !
Risques de dommages matériels et
de dysfonctionnements en cas de
pression de raccordement du gaz
erronée !
Si la pression de raccordement du gaz
n'est pas située dans la plage admis-
sible, il peut y avoir des dysfonctionne-
ments, mais aussi des dommages au ni-
veau du produit.
▶
N'effectuez pas de réglage au niveau
du produit.
▶
Ne mettez pas le produit en fonction-
nement.
▶
Si vous n'êtes pas en mesure de remédier au dé-
faut, adressez-vous au fournisseur de gaz.
▶
Fermez le robinet d'arrêt du gaz.
3.3 Réglage de la teneur en CO₂
1. Si la pression de raccordement du gaz est située dans
la plage admissible, alors continuez comme suit.
2. Mettez le produit en fonctionnement avec le programme
de contrôle P.01 (→ notice du générateur de chaleur).
3. Attendez au moins 5 minutes jusqu'à ce que le produit
ait atteint la température de service.
1
4. Mesurez la teneur en CO₂ au niveau du point de me-
sure des gaz de combustion (1).
5. Comparez la valeur mesurée avec la valeur correspon-
dante dans le tableau des caractéristiques techniques.
Notice de conversion 0020254784_01
