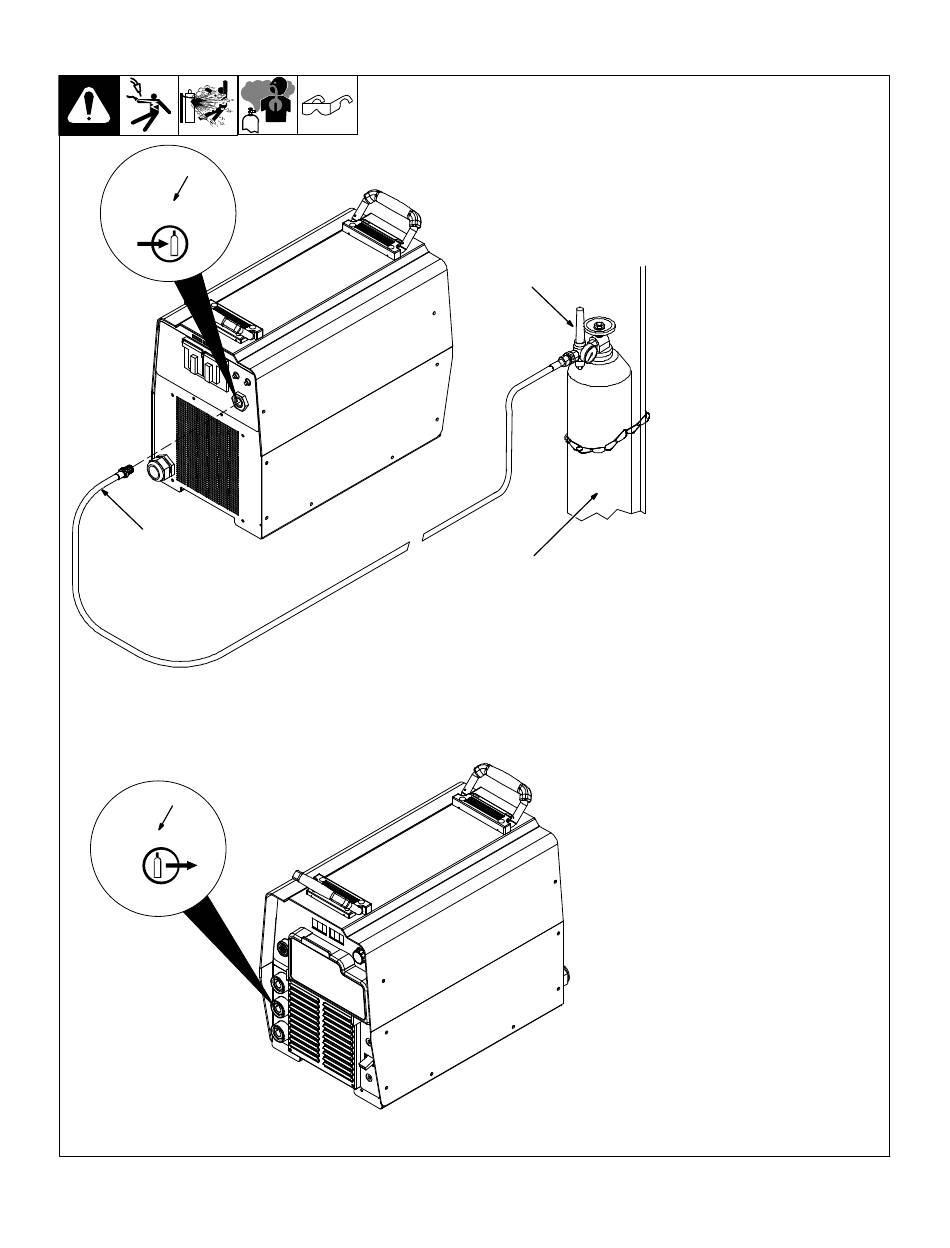

3-10. Raccordement de la bonbonne de gaz de protection optionnelle et fonctionnement
de l'électrovanne
4
ENTRÉE DE GAZ
3
5
SORTIE DE GAZ
Enchaîner une bonbonne de gaz sur
le chariot, contre un mur ou un autre
support fixe pour empêcher la
bonbonne de tomber en brisant la
soupape.
1
Bonbonne
2
Régulateur − débitmètre
Installer de façon à garder la face à la
verticale.
3
Raccord du flexible à gaz
Le raccord comporte un filetage à
2
droite de 5/8−18. Obtenir et installer le
flexible à gaz.
4
Raccord d'entrée de gaz
5
Raccord de sortie de gaz
Les raccords d'entrée et de sortie de
gaz ont un filetage à droite de 5/8−18.
Obtenir un flexible du calibre, du type
et de la longueur qui conviennent et
les raccorder comme suit:
Raccorder le tuyau en provenance du
régulateur−débitmètre
bonbonne de gaz de protection au
raccord d'entrée de gaz.
Raccorder le coupleur à la torche.
Raccorder une extrémité du tuyau de
gaz au coupleur et l'autre extrémité au
raccord de sortie de gaz.
1
Fonctionnement
Le solénoïde de gaz commande le
débit de gaz pendant le procédé TIG
comme suit:
TIG à distance
Le débit de gaz commence quand le
contacteur commandé à distance est
alimenté.
Le débit de gaz s'arrête à la fin du
post−gaz si un courant a été détecté
ou, quand le contacteur commandé à
distance est coupé, si aucun courant
n'a été détecté.
TIG Lift−Arc
Le débit de gaz commence quand le
tungstène touche la pièce à souder
(détection de contact).
Le débit de gaz s'arrête à la fin du
post−gaz.
Amorçage par frottement TIG
Le débit de gaz commence quand le
courant est détecté.
Le débit de gaz s'arrête à la fin du
post−gaz.
Le temps de post−gaz est réglé en
usine à 5 secondes par 100 A de
courant de soudage. Le temps
minimal
5 secondes. Le temps maximal de
post−gaz est de 20 secondes (les
paramètres de post−gaz ne sont pas
réglables par l'utilisateur).
de
la
de
post−gaz
est
de
Réf. 803 705−A / Réf. 803 691−C
OM−231 242 Page 15
