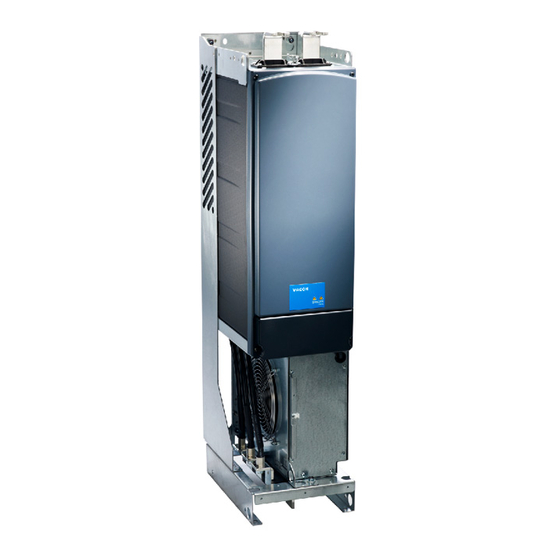

Danfoss Vacon NXP Guide D'application
Masquer les pouces
Voir aussi pour Vacon NXP:
- Manuel d'utilisation (200 pages) ,
- Manuel utilisateur (89 pages)
Manuels Connexes pour Danfoss Vacon NXP
Sommaire des Matières pour Danfoss Vacon NXP
- Page 1 GUIDE D’APPLICATION Vacon NXP Applicatif SIA II (System Interface Application II) Fonctionnement Boucle Fermée avec codeur moteur, pilotage COMM par API GA042A_1708BY_NX_SIA II_BF_Codeur...
- Page 2 Ce guide inclut les étapes essentielles pour l’installation et la configuration de votre convertisseur de fréquence. Avant la mise en service de votre convertisseur, consultez le manuel d’utilisation livré avec ou disponible http://www.vacon.com/fr-FR/Telecharger notamment pour les consignes de sécurité. ONTAGE MECANIQUE Montage mural ou dans une armoire : Respecter les espacements minimum autour des variateurs : Taille...
- Page 3 NSTALLATION ELECTRIQUE Utiliser les colliers ou étriers fournis avec le variateur pour la mise à la terre des blindages. Dénuder l’isolant du câble pour mettre à nu le blindage, puis serrer le collier sur le blindage. Nota : Un raccordement « queue de cochon » du blindage ne se substitue pas au collier. ...
- Page 4 LIMENTATION AVEC UN RESEAU DE REGIME Si le convertisseur de fréquence est connecté à un réseau avec un régime de neutre IT et qu’il a été livré pour un régime de neutre TN ou TT (Classe H,L ou C), il est impératif de changer son niveau de protection CEM au niveau C4 (Classe T) en retirant les vis CEM conformément aux instructions du manuel d’installation (Chapitre 6.1.3).
- Page 5 Câblage type : 4.2.1 Borniers et DIP Switches : OPT-A1 : OPT-A4 : Carte Codeur moteur TTL OPT-A5 : Carte Codeur moteur HTL Alim 24V : High = Seuil >8V Low = Seuil >2,3V Page 5 sur 18...
- Page 6 Raccordements de la commande sur une configuration SIA II avec codeur : OPT-A4, Codeur moteur TTL OPT-A5, Codeur moteur HTL, raccordement Différentiel Page 6 sur 18...
- Page 7 REMIERE MISE SOUS TENSION Les bornes du convertisseur de fréquence sont sous tension lorsque le convertisseur est alimenté (les bornes E/S sont isolées du circuit puissance mais peuvent être alimentées par un circuit extérieur). Ne procéder à aucun raccordement lorsque le convertisseur est sous tension. Avant la première mise sous tension : vérifier que tous les capots sont en place.
- Page 8 Modification des paramètres via le panneau opérateur : La validation de chaque étape est faite en pressant le bouton « Enter » Pour modifier les valeurs d’un paramètre, pressez puis changez la valeur en appuyant sur les flèches haute et basse . Une fois la modification terminée, validez avec ou annulez avec «...
- Page 9 Arborescence des menus : 7.2.1 Tableau des menus : Indice Arborescence dans le menu Indice Description Menu Principal Menu Affichage : Ce menu permet de visualiser V – Menu M1 le pilotage du moteur, l’état des E/S, la consigne, le retour, … G –...
- Page 10 Paramétrage avec l’outil logiciel pc NCDrive (recommandé pour SIA II) Vous pouvez utiliser l’outil logiciel pour archiver le paramétrage des variateurs. Pour l’installer cliquez sur Vacon NCDrive Pour cela il faut cous équiper d’un PC Windows et d’un cable canon 9pts + interface RS232 L’outil permet entre autres, le paramétrage, le forçage pour piloter le drive depuis le PC, le monitoring de courbes, la visualisation de l’historique des défauts, etc…...
- Page 11 7.3.1 Premier Paramétrage, plaque moteur dans le Menu G2.1 Paramètres de base Dans l’applicatif SIA II, la butée de vitesse est définie par le paramètre P2.2.1 Process Speed qui correspond à la valeur 20000 (P2.2.2) par défaut en pilotage consigne par le bus de terrain. Les réglages de marche arrêt depuis les commandes DIN au bornier Page 11 sur 18...
- Page 12 Sauvegarde de paramètres avec NCDrive Avant d’effectuer une sauvegarde des paramètres du variateur sur votre PC, nous vous conseillons de réaliser la génération du fichier service, qui reprend l’identification du variateur. Pour cela effectuer l’opération suivante : Fichier > Informations service … Une fenêtre s’ouvre.
- Page 13 EGLAGES ET ESSAI DE FONCTIONNEMENT A ce stade, vous pouvez contrôler le bon fonctionnement du variateur et le sens de rotation du moteur en commande boucle ouverte. Procédure démarrage en boucle ouverte Vérifier qu’aucun ordre de marche ne soit actif (sinon débrancher les borniers). Vérifier que l’application et la machine peuvent être démarrées en toute sécurité...
- Page 14 8.1.1 Réglage des paramètres codeur Procédure démarrage moteur en boucle fermée avec codeur Démarrer le moteur en boucle ouverte et vérifier le signe positif du retour codeur (sinon modifier le câblage A et B ou régler P7.3.1.2 "inversion" sur "oui"), affichage carte codeur dans M7 et vérifier que la fréquence codeur V7.3.2.1 est cohérente avec la fréquence moteur V1.1.2 Régler les modes de marche et d'arrêt : P2.4.1.1 et suivant pour les marche / arrêt via des entrées logiques Régler les butées couples positif/négatif suivant besoin : P2.6.3.1 et suivants...
- Page 15 Fonctionnement Maître Esclave avec liaison fibre optique: Si opération maitre / esclave (moteurs indépendants et accouplés mécaniquement), répéter la mise en service des drives maître et esclave(s) selon procédure pilotage en boucle ouverte/fermée puis paramétrez la liaison system bus. Vérifier le câblage sur OPT-D2 (anneau/boucle en fibre optique) et position des cavaliers : OPT-D2 du maître à...
- Page 16 RISE DE CONTROLE DEPUIS LE PANNEAU OPERATEUR Moteur en marche : En maintenant la touche Marche enfoncée pendant 3 secondes, vous sélectionnez le panneau opérateur comme source de commande active et vous dupliquez les informations d’état (Marche/Arrêt, sens de rotation et référence).. Vous pouvez accéder aux valeurs Monitoring / valeurs d’affichage au panneau opérateur grâce au menu M1.
- Page 17 Page 17 sur 18...
- Page 18 Multi affichage :Le multi affichage permet de visualiser plusieurs valeurs en même temps. Le multi-affichage est accessible depuis le menu V1.20.1 Fréquence de sortie Courant de sortie Vitesse du moteur Modification des valeurs du multi-affichage En appuyant successivement sur la Modifier la valeur du paramètre par A présent vous pouvez lire la valeur flèche de droite vous remplacer la...
