Installation du foyer

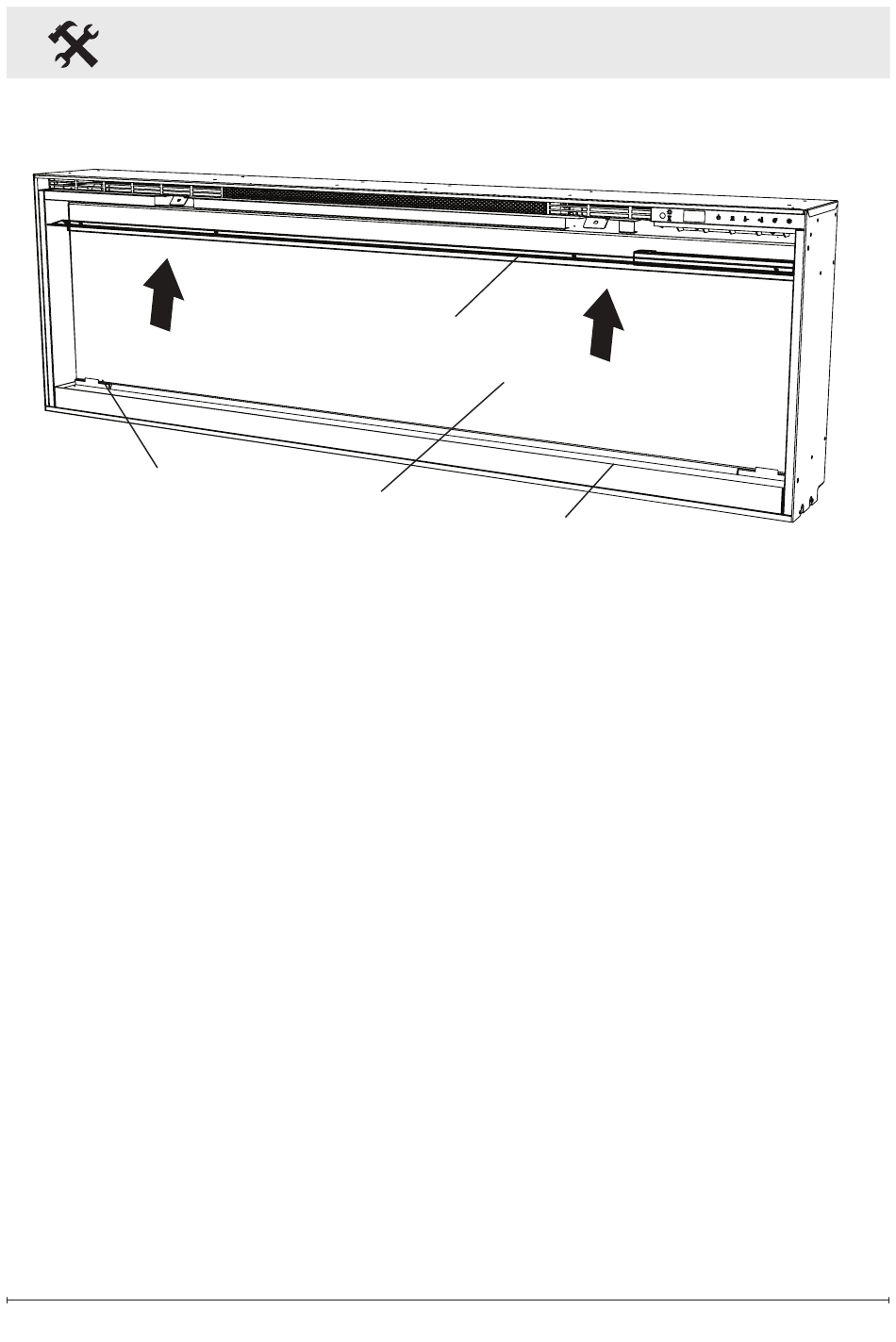

Figure 7
Ouvertures
pour la vitre
Mur à travers un interrupteur mural :
1. Couper les fils à la longueur
appropriée.
2. Connectez le fil de L de l'appareil
au fil direct à partir de l'alimentation
principale, à travers l'interrupteur
mural, assurant toutes les
connexions en direct sont reliés
avec d'un capuchon de connexion.
3. Raccorder le fil N du foyer au fil
neutre de la source d'alimentation
électrique à l'aide d'un capuchon de
connexion.
Vitre partiellement
réfléchissante patte de fixation
Vitre partiellement
réfléchissante
(a continué)
Plateau à pierres
acryliques
4. Raccorder le fil G du foyer au fil
de mise à la terre de la source
d'alimentation électrique à l'aide
d'un capuchon de connexion ou
relier le fil de mise à la terre au
panneau à l'aide de la vis fournie,
en insérant le fil entre la vis et
la rondelle de blocage, et serrer
(Figure 3).
5. S'assurer que tous les fils sont
bien fixés et qu'ils n'excèdent pas
le panneau des flammes; ils ne
doivent pas être visibles après
l'assemblage final.
6. Suivre les instructions jusqu'à
l'assemblage final.
11
