IMPORTANT SAFETY INFORMATION: Always read this manual first
before attempting to install or use this fireplace. For your safety, always
comply with all warnings and safety instructions contained in this manual to
prevent personal injury or property damage.
To view the full line of Dimplex products, please visit
www.dimplex.com

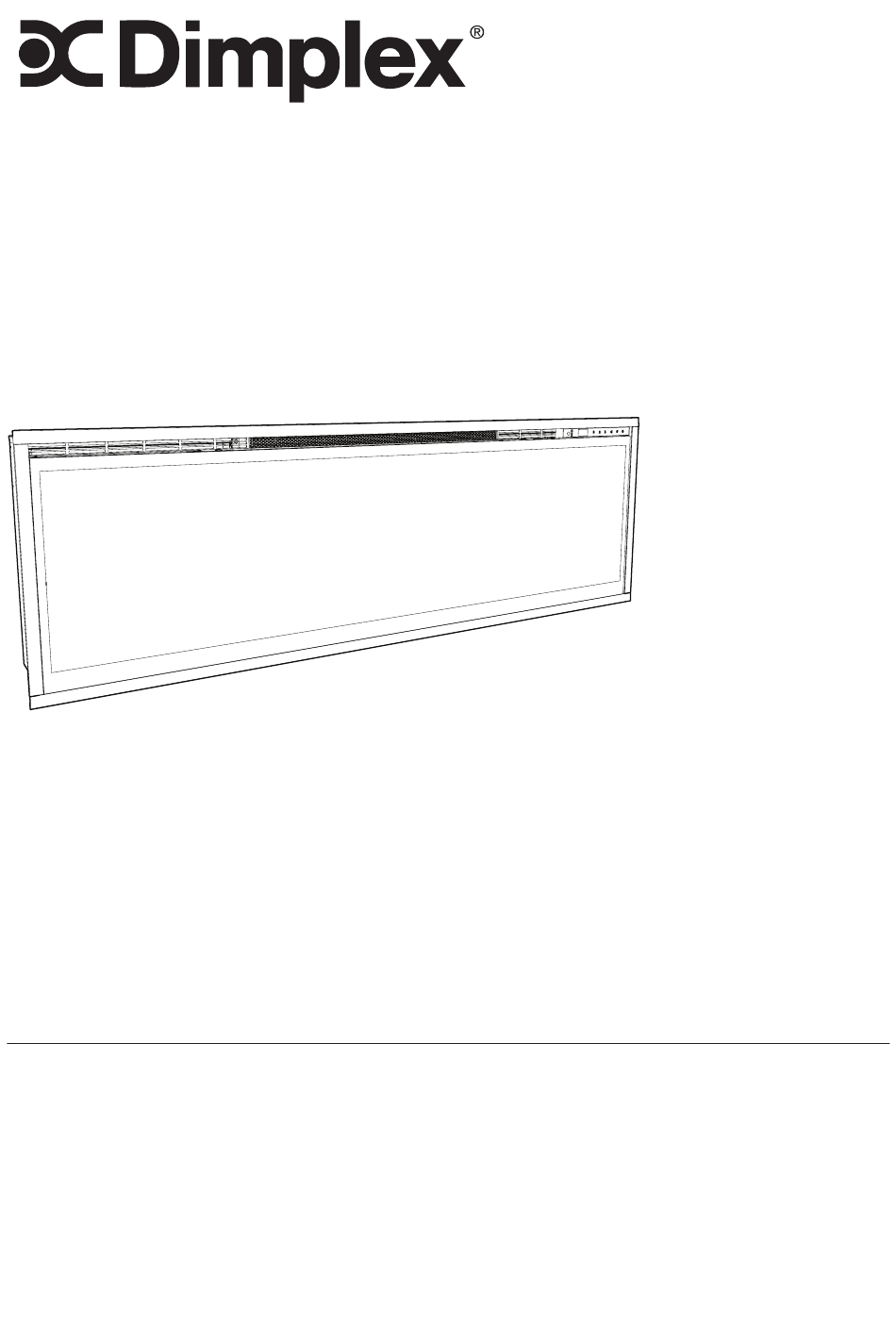

Owner's Manual
Model
XLF50
XLF60
XLF74
XLF100
7215520100R02

Publicité

Table des Matières
loading

Manuels Connexes pour Dimplex XLF50

Sommaire des Matières pour Dimplex XLF50

  • Page 1 For your safety, always comply with all warnings and safety instructions contained in this manual to prevent personal injury or property damage. To view the full line of Dimplex products, please visit www.dimplex.com 7215520100R02...

  • Page 2: Table Des Matières

    CAUTION: Procedures and techniques which, if not carefully followed, will result in damage to the equipment. WARNING: Procedures and techniques which, if not carefully followed, will expose the user to the risk of fire, serious injury, or death. www.dimplex.com...

  • Page 3: Welcome & Congratulations

    Welcome & Congratulations Thank you and congratulations for purchasing an electric fireplace from Dimplex. Please use our convenient online registration page to record your model and serial numbers for future reference at www.dimplex.com/register Model and Serial Number Label Please carefully read and save these instructions.

  • Page 4: Important Instructions

    ⑤ The appliance is not intended inside. Do not use in areas where gasoline, paint, or for use by young children flammable liquids are used or or infirmed persons without stored. supervision. www.dimplex.com...
  • Page 5 ⑲ When transporting or storing the unit and cord, keep in a dry place, free from excessive vibration and store so as to avoid damage. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN NO USER-SERVICABLE PARTS INSIDE SAVE THESE INSTRUCTIONS www.dimplex.com...

  • Page 6: Quick Reference Guide

    60.31 in [1532 mm] XLF74 74.31 in [1887 mm] XLF100 100.31 in [2548 mm] 4.34 in. 110 mm XLF50 51.41 in [1306 mm] XLF60 61.41 in [1560 mm] 5.79 in. XLF74 75.41 in [1941 mm] 147 mm XLF100 101.41 in [2576 mm]...

  • Page 7: Fireplace Installation

    1. Select a location that is not susceptible to moisture and is away from drapes, furniture and high traffic. www.dimplex.com...
  • Page 8 Figure 2 provides the overhang opening of 16 in. (40.6 cm) high clearance recommendations for • XLF50 - 50 ⅝ in. (128.7 cm) the fireplace. Areas above the • XLF60 - 60 ⅝ in. (154.0 cm) fireplace are marked as follows: •...
  • Page 9 3. Ensuring a minimum of 18 in. inside surface of the fireplace (46.7 cm) of slack, route the chassis, into wall studs supply power wire through a (Figure 5). cable clamp (not included) and in the opening in the back of the unit. (Figure 4) www.dimplex.com...

  • Page 10: Permanent Heat Disable

    To disable the heater: 1. Locate the main control board HT EN (Figure 5). 2. Pull out the electronic jumper (shunt). The marking beside the jumper is "HT EN" (Figure 6). www.dimplex.com...

  • Page 11: Electrical

    6. Continue to the final assembly washer and tighten (Figure 4). instructions. www.dimplex.com...
  • Page 12 12 in. (30.5 cm) from the installation. left side at the bottom (when looking at the fireplace from the 7. Continue to final installation. back). Remove the 3 screws that hold the plate (Figure 8). www.dimplex.com...
  • Page 13 3. Connect the N wire from the 6. Continue to the final assembly unit to the neutral wire from the instructions. power supply. www.dimplex.com...

  • Page 14: Bathroom Use

    (not found in XLF50 units). 8. Tip the front glass into the 3. Before installation ensure that unit and secure using the the front glass and the partially provided screws and Allen key.
  • Page 15 Fireplace Installation 9. Install the provided screw covers (Figure 11) by placing tabs of the screw cover between sides of the front glass bracket. Figure 9 Partially Reflective Glass Bracket Glass Openings Partially Reflective Glass Media Tray Figure 10 www.dimplex.com...

  • Page 16: Wiring Diagrams

    Wiring Diagram Figure 11 Figure 12A XLF50 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY www.dimplex.com...
  • Page 17 FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY Figure 12C XLF74, XLF100 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR RELAY BOARD POWER ADAPTER FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY www.dimplex.com...

  • Page 18: Operation

    ! NOTE: The unit is designed to when it was turned Off and so that the fan will run the intake temperature will be continuously while the heater indicated on the Display. is on. www.dimplex.com...
  • Page 19 When the unit is only running • Indicated by the icon and the with the heater, the icon will setpoint temperature will flash continuously be displayed on on the display, then the intake the Display. temperature will be displayed before turning off. www.dimplex.com...

  • Page 20: Eco Operation

    • Indicated by the setpoint on Activated and adjusted by the Display increasing and the repeatedly pressing the speed of the fan increasing to corresponding button on increase the amount of heat the remote. being projected into the room.** www.dimplex.com...
  • Page 21 • Indicated by the second digit the jumper on the main PCB, the on the Display changing to display will indicate "H--". show: "H" (high), and "L" (low). Color Themes Different presets of lighting color combinations are available in the unit. www.dimplex.com...

  • Page 22: Sleep Timer

    Control Lockout Pressing the T- and Brightness buttons at the same time and holding them for 2 seconds will lock will be displayed) or unlock will be displayed) the manual controls on the fireplace. www.dimplex.com...

  • Page 23: Maintenance

    For this reason the should perform any other servicing. heater must be inspected regularly, depending upon conditions and at a minimum yearly intervals. www.dimplex.com...

  • Page 24: Warranty

    Limited Warranty, have been tested and inspected • Glen Dimplex Americas will in its sole prior to shipment and, subject to the discretion either repair or replace such provisions of this Warranty, Glen Dimplex defective product or part without charge.
  • Page 25 Warranty Glen Dimplex Americas may, in lieu of EXEMPLARY, CONSEQUENTIAL, OR repair or replacement, choose to refund INCIDENTAL LOSS, COST, OR DAMAGE the purchase price for such product or ARISING OUT OF OR IN CONNECTION part. WITH THE SALE, MAINTENANCE, USE, OR INABILITY TO USE THE PRODUCT, •...

  • Page 26: Technical Support

    Technical and troubleshooting support, as well as a list of replacement parts can be found on www.dimplex.com/customer_support. 1-888-346-7539 | www.dimplex.com In keeping with our policy of continuous product improvement, we reserve the right to make changes without notice. © 2019 Glen Dimplex Americas...
  • Page 27 Pour votre sécurité, toujours respecter tous les avertissements et suivre les consignes de sécurité compris dans le présent manuel afin de prévenir les blessures ou les dommages matériels. Pour découvrir la gamme complète de produits Dimplex, visiter www.dimplex.com. 7215520100R02...
  • Page 28 MISE EN GARDE : Marches à suivre et techniques dont le non-respect pourrait causer des dommages matériels. AVERTISSEMENT : Marches à suivre et techniques qui, si elles ne sont pas bien respectées, exposeront l’utilisateur à des risques d’incendie, de blessure grave ou de décès. www.dimplex.com...

  • Page 29: Bienvenue Et Félicitations

    Bienvenue et félicitations Merci et félicitations d’avoir acheté un foyer électrique fabriqué par Dimplex. Veuillez utiliser notre page d'inscription en ligne pour inscrire votre modèle et vos numéros de série à des fins de référence ultérieure à l'adresse www.dimplex.com/enregister Étiquette du numéro de série et...

  • Page 30: Instructions Importantes

    ⑫ Pour éviter un incendie, ne pas ④ Surveiller les jeunes enfants pour obstruer les entrées ou la sortie d’air éviter qu’ils ne jouent avec l’appareil. d’aucune façon. www.dimplex.com...
  • Page 31 électrique du foyer avant de le l’utilisateur. nettoyer, de le réparer ou de le déplacer. MISE EN GARDE RISQUE DE DÉCHARGES ÉLECTRIQUES - NE PAS OUVRIR AUCUNE PIÈCE DONT L'ENTRETIEN PEUT ÊTRE EFFECTUÉ PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR CONSERVER CES INSTRUCTIONS www.dimplex.com...

  • Page 32: Guide De Référence Rapide

    à des fins de dimensions du foyer électrique. référence ultérieure à l'adresse www.dimplex.com/enregister Figure 1 XLF50 50.31 in [1278 mm] XLF60 60.31 in [1532 mm] XLF74 74.31 in [1887 mm] XLF100 100.31 in [2548 mm] 4.34 in.

  • Page 33: Installation Du Foyer

    éviter de suffisante émanant du foyer. conserver ou d’utiliser de l’essence, d’autres liquides inflammables ou des gaz inflammables à proximité du foyer. 1. Choisir un endroit approprié, à bonne distance des rideaux, www.dimplex.com...

  • Page 34: Recommandations D'installation Avec Surfaces En Surplomb

    16 po (40,6 cm) de hauteur, La figure 2 présente les • XLF50 - 50 ⅝ in. (128,7 cm) recommandations de dégagement pour • XLF60 - 60 ⅝ in. (154,0 cm) le foyer. Les zones au-dessus de la •...
  • Page 35 être retirée en dévissant les vis de (Figure 5) retenue. 3. En laissant un jeu minimal de 18 po (46,7 cm), faire passer le fil d'alimentation électrique dans un serre-câble (non inclus) et dans l'ouverture à l'arrière du foyer. (Figure 4) www.dimplex.com...

  • Page 36: Désactivation Permanente Du Chauffage

    Désactivez le chauffage avant toute autre installation. Pour désactiver le chauffage : 1. Localisez le tableau de commande principal (Figure 5). 2. Retirez le cavalier électronique HT EN (shunt). Le marquage à côté du cavalier est "HT EN" (Figure 6). www.dimplex.com...

  • Page 37: Électricité

    à la terre au doivent pas être visibles après panneau à l'aide de la vis fournie, l'assemblage final. en insérant le fil entre la vis et 6. Suivre les instructions jusqu'à la rondelle de blocage, et serrer l'assemblage final. (Figure 4). www.dimplex.com...

  • Page 38: Installation 120 V - Kit De Prise

    7. Continuez à l'installation finale. 1. Repérez la plaque de recouvrement arrière à environ 12 po (30,5 cm) du côté gauche en bas (en regardant la cheminée par l'arrière). Retirez les 3 vis qui retiennent la plaque (Figure 8). www.dimplex.com...
  • Page 39 électrique à l'aide d'un capuchon de doivent pas être visibles après connexion. l'assemblage final. 3. Raccorder le fil N du foyer au fil 6. Suivre les instructions jusqu'à neutre de la source d’alimentation l'assemblage final. électrique. www.dimplex.com...

  • Page 40: Installation Dans Une Salle De Bain

    à l'aide des vis et de la clé de la cavité à l’intérieur de l’appareil hexagonale fournies. (Figure 10) (non trouvé dans les unités XLF50). NOTE : Assurez-vous que la 3. Avant l'installation, s'assurer que la ventouse et la clé hexagonale sont vitre frontale et la vitre partiellement conservées pour tout entretien ou...
  • Page 41 Installation du foyer Figure 9 Support en verre partiellement réfléchissant Ouvertures pour la vitre Vitre partiellement Plateau à pierres réfléchissante acryliques Figure 10 www.dimplex.com...

  • Page 42: Schéma De Câblage

    Schéma de câblage Figure 11 Figure 12A XLF50 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY www.dimplex.com...
  • Page 43 FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY Figure 12C XLF74, XLF100 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR RELAY BOARD POWER ADAPTER FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY www.dimplex.com...

  • Page 44: Utilisation

    à l'afficheur pendant l'appareil de chauffage est activé. 7 secondes. NOTE : L'élément chauffant conserve la chaleur après avoir été éteint; après un délai de refroidissement de 2 minutes, le ventilateur s'éteint complètement. www.dimplex.com...
  • Page 45 NOTE : Une fois l'appareil de des composants internes du foyer, chauffage désactivé, le ventilateur est normale et ne devrait plus se continue de fonctionner pendant 2 produire par la suite. minutes avant de s'arrêter. www.dimplex.com...
  • Page 46 ** La température peut être réglée de 41 à 99 °F (5 à 37 °C). NOTE : Maintenir enfoncées les touches à partir des commandes manuelles pour faire alterner les échelles de température entre les degrés C et F. www.dimplex.com...
  • Page 47 Une fois que la du foyer, soit les diverses minuterie se met en marche, appuyer combinaisons de couleurs des sur la touche pour afficher le flammes et des pierres acryliques. temps résiduel avant que l'appareil ne s'arrête. www.dimplex.com...

  • Page 48: Contrôle Du Verrouillage

    5 minutes avant de le remettre en marche. MISE EN GARDE : S’il est nécessaire de réarmer constamment l’appareil, le désactiver au panneau principal et communiquer avec le Service d’assistance technique au : 1 888 346-7539. www.dimplex.com...

  • Page 49: Entretien

    être effectué par un chaleur qui pourrait à son tour représentant de service autorisé. causer des dommages. Pour cette raison, le foyer doit être inspecté régulièrement, selon ses conditions d'utilisation, et au moins une fois par année. www.dimplex.com...

  • Page 50: Garantie

    Les défectuosités doivent être signalées au de qualité marchande ou de convenance service à la clientèle de Dimplex en ligne à à un usage particulier. L’acheteur doit l’adresse dimplex.com/fr/contact_us ou par assumer tous les risques relatifs à la qualité...
  • Page 51 • Le service sous garantie limitée sera INDIRECTS, SPÉCIAUX, PUNITIFS, dispensé uniquement par des dépositaires EXEMPLAIRES OU ACCESSOIRES ou agents de service de Glen Dimplex DÉCOULANT DIRECTEMENT OU Americas autorisés à dispenser des INDIRECTEMENT DE LA VENTE, DE services sous garantie limitée.

  • Page 52: Service D'assistance Technique

    Vous trouverez du soutien technique et des instructions de dépannage, ainsi qu'une liste de pièces de rechange à www.dimplex.com/customer_support. 1-888-346-7539 | www.dimplex.com Dans le cadre de notre politique d’amélioration continue de nos produits, nous nous réservons le droit de modifier les spécifications sans préavis. © 2019 Glen Dimplex Americas...
  • Page 53 Por su seguridad, cumpla siempre con todas las advertencias e instrucciones de seguridad que se incluyen en este manual para evitar lesiones y daños materiales. Para consultar la lista completa de productos Dimplex, visite www.dimplex.com. 7215520100R02...
  • Page 54 PRECAUCIÓN: Procedimientos y técnicas que, si no se respetan escrupulosamente, resultará en daños el equipo. ADVERTENCIA: Procedimientos y técnicas que, si no se respetan escrupulosamente, expondrán al usuario a un riesgo de incendio, lesiones graves o la muerte. www.dimplex.com...

  • Page 55: Bienvenido Y Felicitaciones

    Bienvenido y felicitaciones Gracias y felicitaciones por haber adquirido una chimenea eléctrica Dimplex. Por favor, utilice nuestra página en línea para registrar el número de modelo y de serie para referencia futura en: www.dimplex.com/register Etiqueta del número de serie y de modelo Lea atentamente y guarde estas instrucciones.

  • Page 56: Instrucciones Importantes

    ④ Debe vigilarse atentamente a los ni la salida de aire bajo ninguna circunstancia. niños pequeños para asegurarse de que no jueguen con el aparato. www.dimplex.com...
  • Page 57 PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA - NO ABRIR NO CONTIENE PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO GUARDE ESTAS INSTRUCCIONES www.dimplex.com...
  • Page 58 3. Consulte la Figura 1 para ver las futura en: dimensiones de la chimenea. www.dimplex.com/register Figura 1 XLF50 50.31 in [1278 mm] XLF50 60.31 in [1532 mm] XLF74 74.31 in [1887 mm] XLF100 100.31 in [2548 mm] 4.34 in. XLF50 51.41 in [1306 mm]...

  • Page 59: Instalación De La Chimenea

    1. Seleccione un sitio adecuado que no esté expuesto a la humedad, que se encuentre alejado de cortinas y mobiliario, y por el que www.dimplex.com...
  • Page 60 16 pulgadas (40.6 cm) recomendaciones despeje para altura, la chimenea. Las áreas sobre la • XLF50 - 50 ⅝ " (128.7 cm) chimenea están marcadas de la • XLF60 - 60 ⅝ " (154.0 cm) siguiente manera: • XLF74 - 74 ⅝ " (189.7 cm •...
  • Page 61 (Figura 5) 3. Deje mínimo 18 pulgadas (46.7 cm) de holgura, dirija la toma de corriente por una abrazadera (no incluida) y el orificio en la parte posterior de la unidad. (Figura 4) www.dimplex.com...

  • Page 62: Deshabilitar El Calentador Permanente

    Para desactivar el calentador: 1. Ubique el tablero de control principal (Figura 5). 2. Tire del puente electrónico (derivación). La marca al lado del puente es "HT EN" (Figura 6). HT EN www.dimplex.com...

  • Page 63: Eléctrico

    6. En las instrucciones, continúe con (Figura 4). la parte final del ensamblaje. www.dimplex.com...
  • Page 64 Retire los 3 asegurados y que no sobresalgan tornillos que sujetan la placa más allá del panel de llamas, para (Figura 8). que no sean visibles después de la instalación final. 7. Continuez à l'installation finale. www.dimplex.com...
  • Page 65 3. Conecte el cable N proveniente terminar el ensamblaje. de la unidad al cable neutro del 6. En las instrucciones, continúe con suministro eléctrico. la parte final del ensamblaje. www.dimplex.com...

  • Page 66: Para Usarse En El Baño

    8. Gire un poco el cristal delantero partículas de polvo limpiando el e introdúzcalo en la unidad y cristal delicadamente con un paño asegúrelo con los tornillos y la llave limpio y seco. Para eliminar las Allen incluidos. (Figura 10). www.dimplex.com...
  • Page 67 Figura 9 Soporte de vidrio parcialmente reflectante Aberturas del cristal Cristal parcialmente Bandeja para rocas de reflejante acrílico transparente Figura 10 www.dimplex.com...

  • Page 68: Diagrama De Cableado

    Diagrama de cableado Figura 11 Figura 12A XLF50 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY www.dimplex.com...
  • Page 69 FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY Figura 12C XLF74, XLF100 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR RELAY BOARD POWER ADAPTER FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY www.dimplex.com...

  • Page 70: Funcionamiento

    NOTA: La unidad está diseñada habían configurado antes de que para que el ventilador opere se apagara y la temperatura de continuamente mientras que el admisión se indicará en la pantalla calentador está encendido. de datos. www.dimplex.com...
  • Page 71 ícono se mostrará continuamente en la pantalla de • Se indica por medio del ícono datos. y la temperatura establecida comenzará a parpadear en la pantalla, después la temperatura de admisión se mostrará antes de apagarse. www.dimplex.com...
  • Page 72 20 minutos, con aumentos de 5 minutos. Cuando presione el botón por primera vez, la temperatura actual aparecerá en la pantalla durante 2 segundos. ** La temperatura puede ajustarse de 5°C a 37°C (41°F a 99°F). www.dimplex.com...
  • Page 73 • Varía entre los diferentes tipos tiempo prestablecido (de 30 minutos a de efectos de luz de la unidad, incluyen varias combinaciones 8 horas). de colores de la llama inferior, y la luz de las rocas de acrílico transparente. www.dimplex.com...

  • Page 74: Bloqueo De Control

    Si vous appuyez simultanément sur les touches T et de Luminosité de l'appareil et maintenez-les enfoncées pendant 2 secondes, le verrou ( sera affiché) ou le déverrouillage ( voir image sur la page à quoi cela ressemble) sera affiché) du foyer. www.dimplex.com...

  • Page 75: Mantenimiento

    Por ello, debe verificar el calentador autorizado de servicio técnico deberá periódicamente, dependiendo de realizar cualquier otro tipo de servicio. su estado y, por lo menos, una vez al año. www.dimplex.com...

  • Page 76: Garantía

    Dimplex relación con la reparación o el reemplazo con número de modelo XLF50, XLF60, XLF74 del producto o la pieza. En la Sección 5 se y XLF100 compradas recientemente.
  • Page 77 Mercancías no serán aplicables a esta cuenta únicamente del comprador. Garantía limitada ni a la venta de productos Sección 6 Casos en los que Glen Dimplex cubiertos por esta Garantía limitada. Americas, los distribuidores y los técnicos de mantenimiento no son responsables...

  • Page 78: Servicio Técnico

    Para solucionar problemas y obtener ayuda técnica así como una lista de piezas de remplazo acuda a www.dimplex.com/customer_support. 1-888-346-7539 | www.dimplex.com De acuerdo con nuestra política de constante perfeccionamiento del producto, nos reservamos el derecho de hacer cambios sin previo aviso. © 2019 Glen Dimplex Americas...
