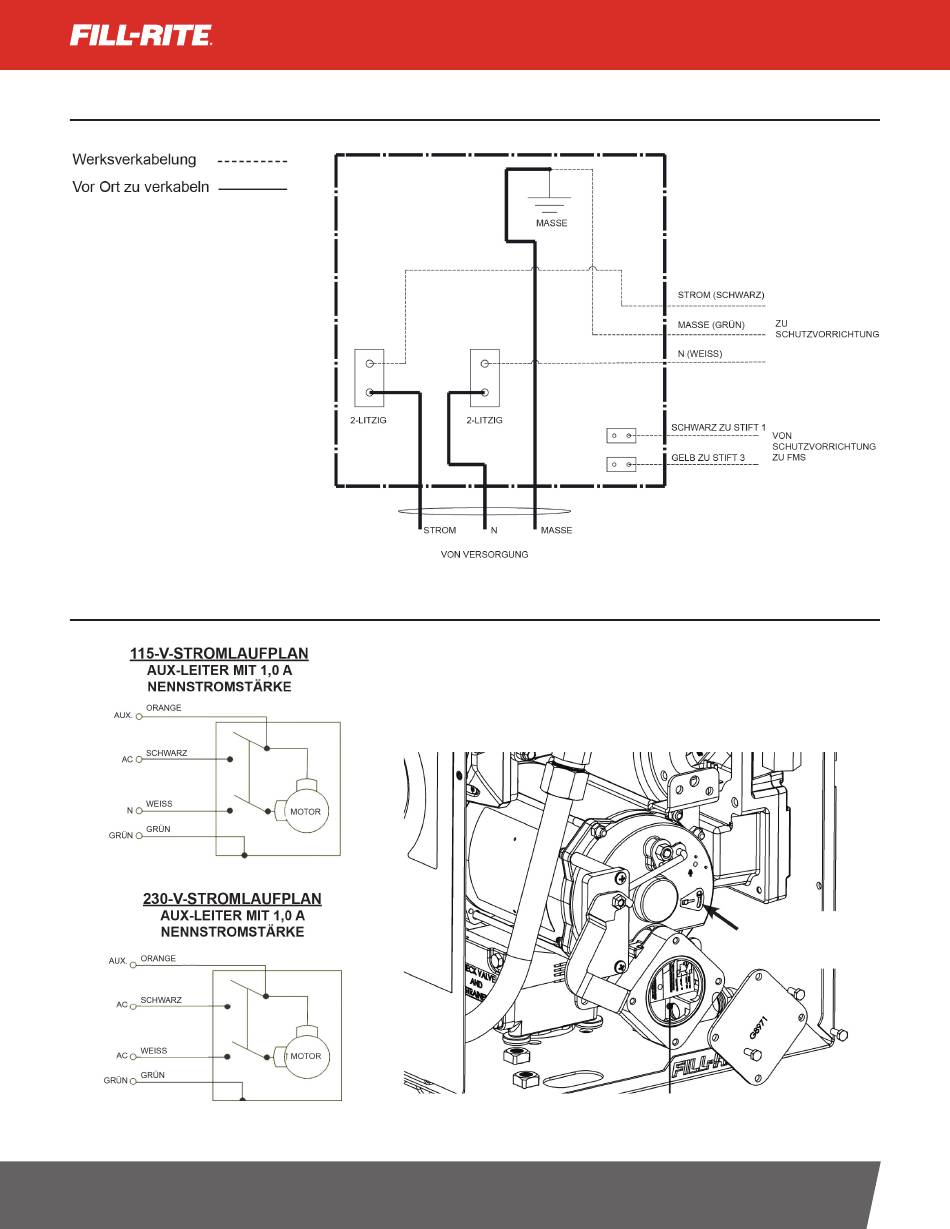

Modell FR302DPU, 110-VAC-Verkabelung
HINWEIS: Nur die Verkabelung für
die Schutzvorrichtung wird durch die
explosionssichere Verteilerdose des
Modells FR302PH geführt. Die
Verkabelung der Schutzvorrichtung
ist NUR 110 VAC! Wenn die
Schutzvorrichtung mit 220 VAC
verkabelt wird, beschädigt dies die
Schutzvorrichtung und den Zähler!
Die Verkabelung für den Motor (110
VAC und 230 VAC) führt durch die
Verteilerdose am Motor (siehe die
Informationen zu Zugang auf Seite
11 und 13).
FR302DPU-Motorverkabelung (110 VAC und 220 VAC)
fillrite.com
ZAPFSÄULEN
Die Pumpe der Serie 300 befindet sich in der Zapfsäule FR302PH und kann für
den Betrieb mit 110 VAC oder 220 VAC verkabelt werden. Darauf achten, dass
der Spannungswahlschalter auf die richtige Eingangsspannung eingestellt wird.
Der Spannungswahlschalter befindet sich am Ende der Pumpe direkt über der
Pumpen-Verteilerdose (siehe Abbildung unten). Die Spannung muss über einen
eigenen 30-A-Trennschalter geführt werden.
INSTALLATIONS- UND BETRIEBSHANDBUCH
Spannungswahlschalter
Motorverkabelung
12
