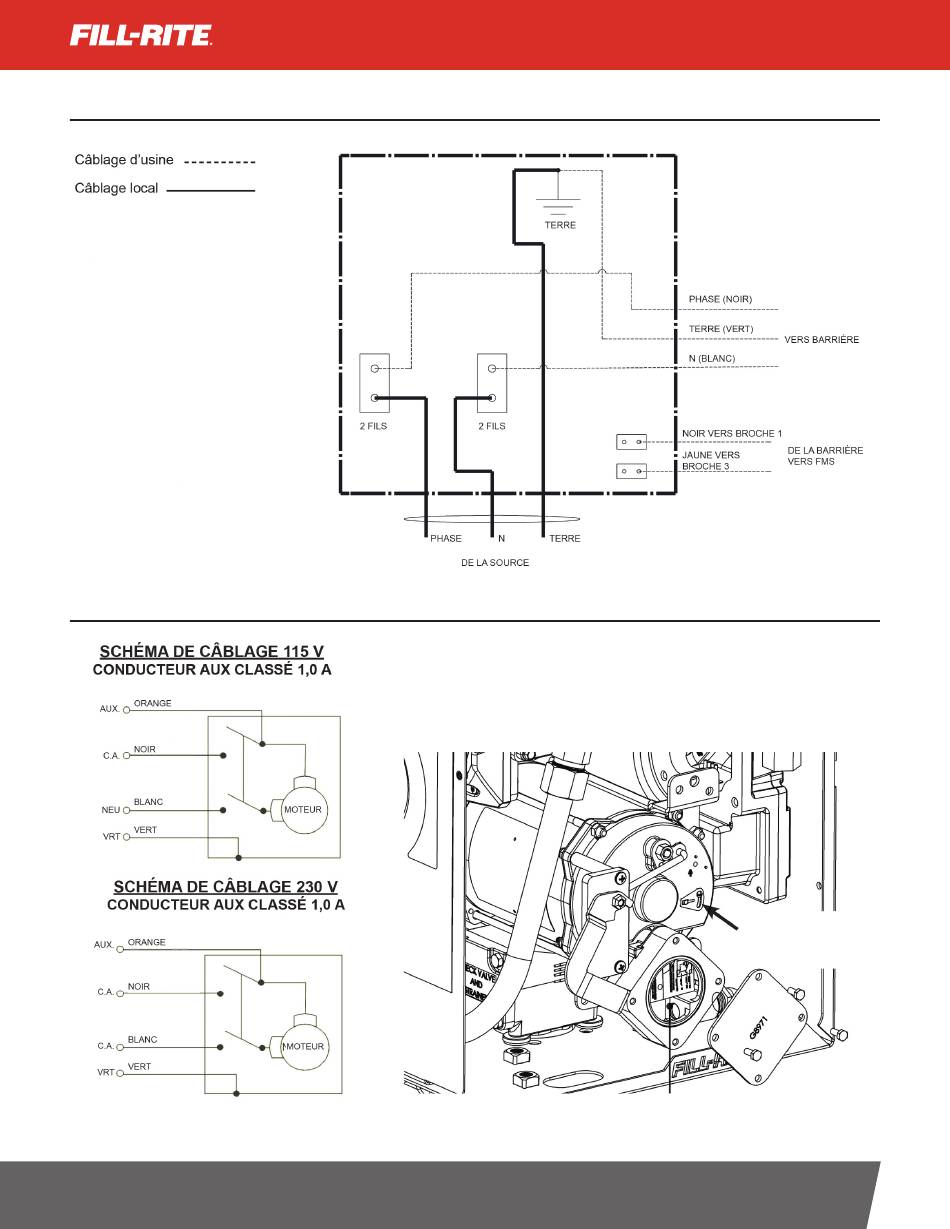

FR302DPU Câblage 110 VCA
REMARQUE : Seul le câblage de la
barrière passe à travers la boîte
de jonction antidéflagrante sur les
modèles FR302PH. Le câblage de la
barrière est de 110 VCA SEULEMENT !
Le raccordement de la barrière à
220 VCA endommagerait la barrière
et le compteur !
Le câblage du moteur (110 VCA et 230
VCA) passe par la boîte de jonction
montée sur le moteur (voir l'accès aux
pages 11 et 13).
FR302DPU Motor Wiring (110 VAC and 220 VAC)
fillrite.com
BOÎTIERS DISTRIBUTEUR À DISTANCE
La pompe de série 300 à l'intérieur du boîtier distributeur FR302PH peut être câblée
pour un fonctionnement sous 110 VCA ou 220 VCA. Veiller à bien régler le sélecteur
de tension sur la valeur correcte de tension d'entrée. Le sélecteur de tension se trouve
à l'extrémité de la pompe, juste au-dessus de la boîte de jonction de câblage de
pompe (voir l'illustration ci-dessous). La pompe doit être alimentée depuis son propre
disjoncteur de 30 A.
MANUEL D'INSTALLATION ET D'UTILISATION
Sélecteur
de tension
Câblage du moteur
