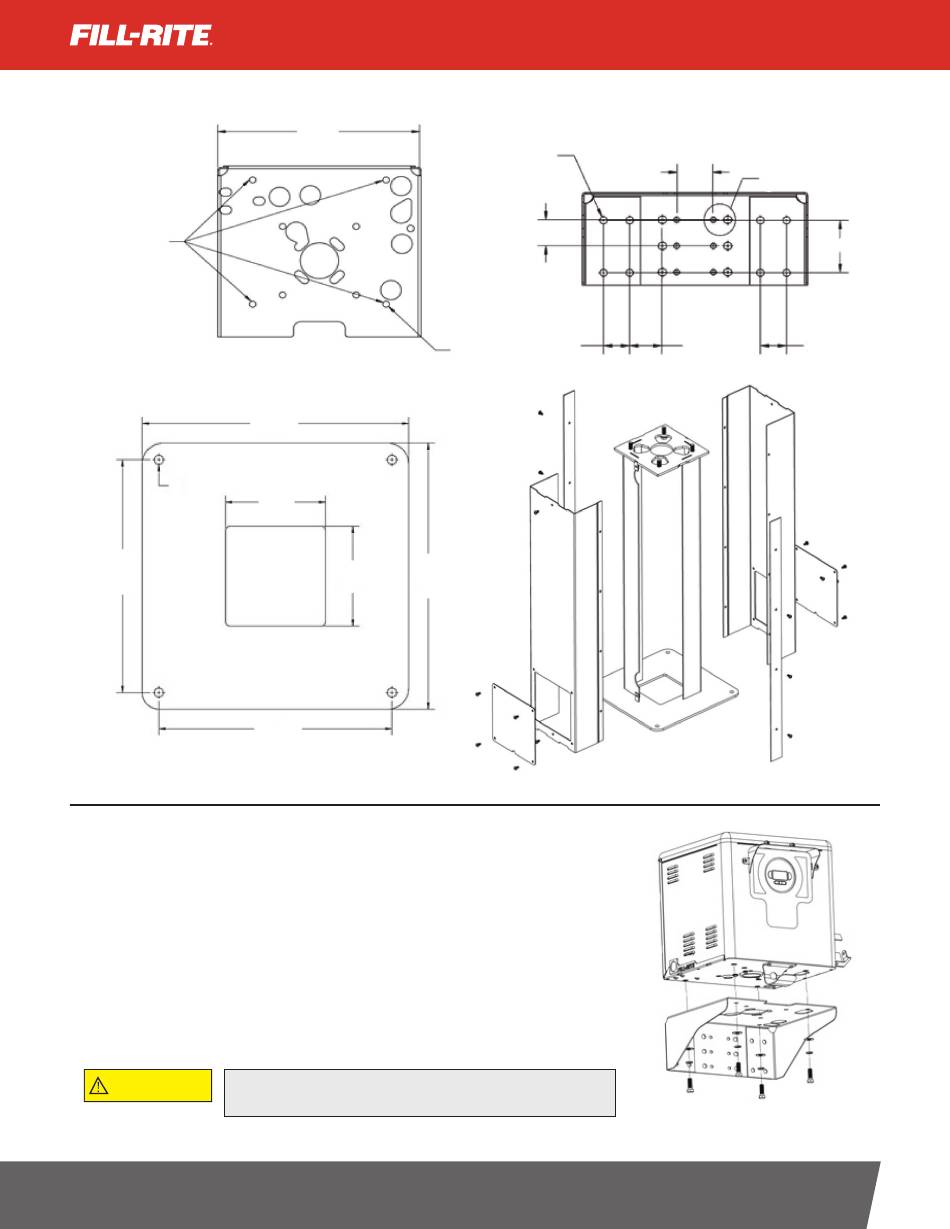

Support mural KITWM
TROUS DE
FIXATION DU
BOÎTIER
Socle KITPD
0,55"
356 mm
(14,00")
Installation mécanique
1.
Installer la pompe (si elle n'est pas incluse) de manière sécuritaire sur ledessus de la cuve de
carburant conformément aux instructions fourniesavec la pompe.
2.
Poser le plateau de fixation ou le socle comme il se doit pour l'installation.
3.
Placer le distributeur sur le plateau de fixation; à l'aide de 4 vis de 1/2 x 13et de rondelles,
attacher solidement le distributeur à la plaque de fixation àtravers les 4 trous situés dans le
fond du boîtier distributeur (Figure 1).
4.
L'installation doit comporter une vanne d'arrêt d'urgence (non fournie)au niveau de l'admission
du distributeur. Placer la vanne de manière demanière à pouvoir la fixer de façon rigide sans
dépendre du distributeurcomme support.
5.
Mesurer soigneusement et poser le tuyau entre la pompe et la vanned'arrêt d'urgence. Le tuyau
n'est pas prévu pour soutenir la pompe oule distributeur de quelque manière que ce soit.
REMARQUE : Les dessins cotés à utiliser pour l'installation se trouvent à la page 4.
ATTENTION
L'étanchéité des joints et raccords de tuyauterie filetés devra être assurée au moyen
d'une pâte ou d'un ruban d'étanchéité adapté afin de minimiser les risques de fuite.
fillrite.com
BOÎTIERS DISTRIBUTEUR À DISTANCE
435 mm
(17,12")
406 mm
(16,00")
152 mm
(6,00")
152 mm
406 mm
(6,00")
(16,00")
356 mm
(14,00")
MANUEL D'INSTALLATION ET D'UTILISATION
8X Ø 0,55"
51 mm (2,00")
51 mm
4X Ø 0,55"
(2,00")
69 mm
(2,71")
A
102 mm (4,00")
62 mm
51 mm
(2,46")
(2,00")
Figure 1
4
