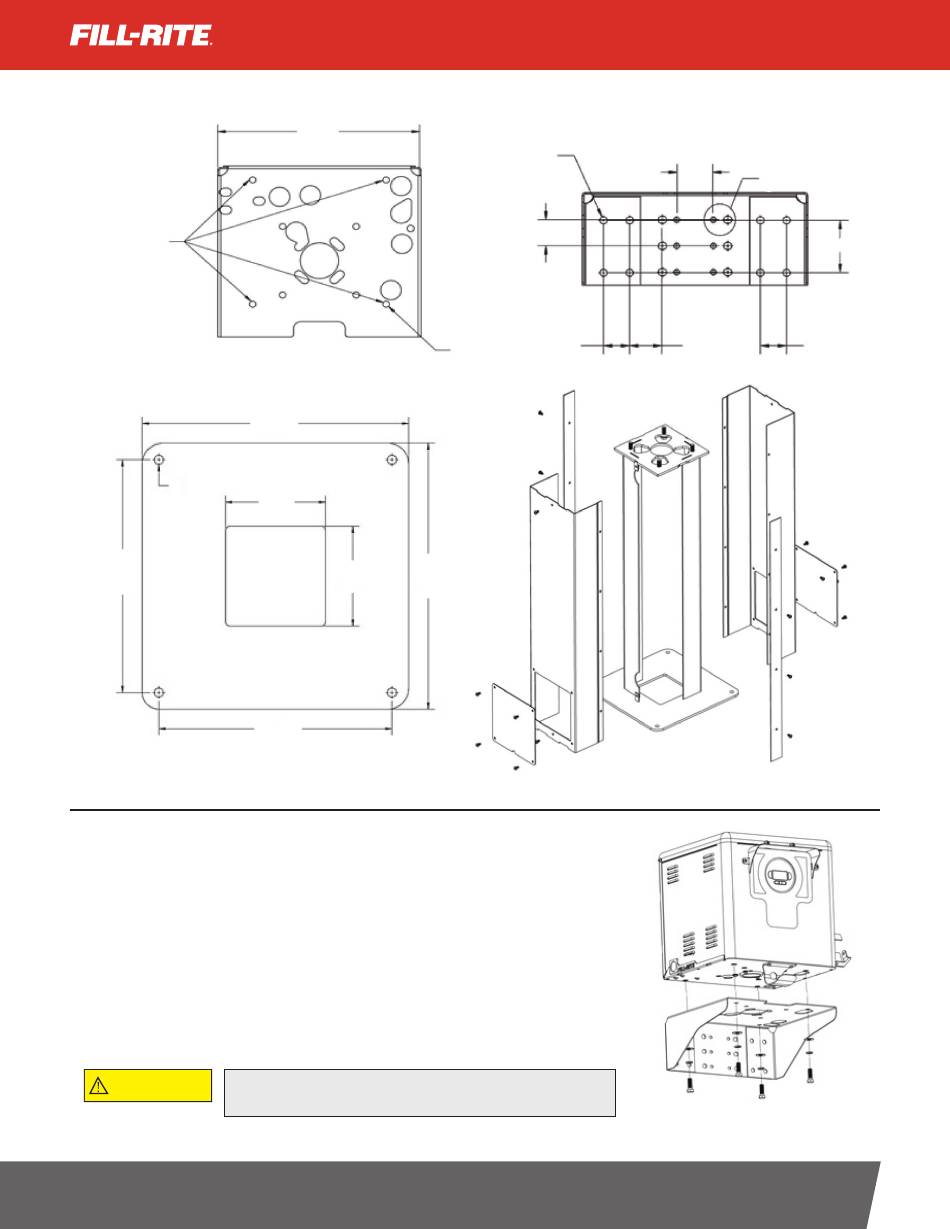

Soporte de pared KITWM
AGUJEROS DE
MONTAJE DEL
GABINETE
Pedestal KITPD
0,55"
356 mm
(14,00")
Instalación mecánica
1.
Instale la bomba (si no se incluye) firmemente en la parte superior deltanque de combustible
según las instrucciones incluidas con la bomba.
2.
Instale la placa de montaje o pedestal según se aplique a su instalación.
3.
Coloque el dispensador en la placa de montaje o pedestal; con los tornillosde 4 – 1/2 x 13 y
las arandelas aislantes, sujete el dispensador firmementea la superficie de montaje a través
de los 4 agujeros ubicados en el fondode la base del gabinete dispensador (Figura 1).
4.
Las instalaciones deben incluir una válvula de cierre de emergencia (noincluida) a la entrada
del dispensador. Coloque la válvula de modo que sepueda montar firmemente y que no se
apoye en el dispensador.
5.
Mida e instale cuidadosamente la tubería entre la bomba y la válvula decierre de emergencia.
La tubería no está diseñada para darle soporte ala bomba o al dispensador de ninguna forma.
NOTA: Los planos dimensionales para ayudar en la instalación se ubican en la página 4.
PRECAUCIÓN
Las juntas y conexionesde de tuberías roscadas se deben sellar con un sellador
adecuado o cinta selladora, para minimizar las posibilidades de filtraciones.
fillrite.com
GABINETES DISPENSADORES REMOTOS
435 mm
(17,12")
406 mm
(16,00")
152 mm
(6,00")
152 mm
406 mm
(6,00")
(16,00")
356 mm
(14,00")
8X Ø 0,55"
51 mm (2,00")
51 mm
4X Ø 0,55"
(2,00")
MANUAL DE INSTALACIÓN Y OPERACIÓN
69 mm
(2,71")
A
102 mm (4,00")
62 mm
51 mm
(2,46")
(2,00")
Figura 1
4
