JPT-310HH:
A une vitesse d'air de 20 m/s à la buse
d'aspiration d'un diamètre 100mm:
Pression diminuée
Volume
JPT-410HH:
A une vitesse d'air de 20 m/s à la buse
d'aspiration d'un diamètre 120mm:
Pression diminuée
Volume
Ainsi une paramètre de concentration
de 2 mg/m³ est assuré.
4.4 Contenu de la livraison
Raboteuse-dégauchisseuse
Butée de pièce
Protège lame
5 plaquettes pivotantes quadruples
de rechange
10 vis TORX de rechange
2 tournevis TORX
Mode d'emploi
Liste pièces de rechange
4.5 Description de la machine

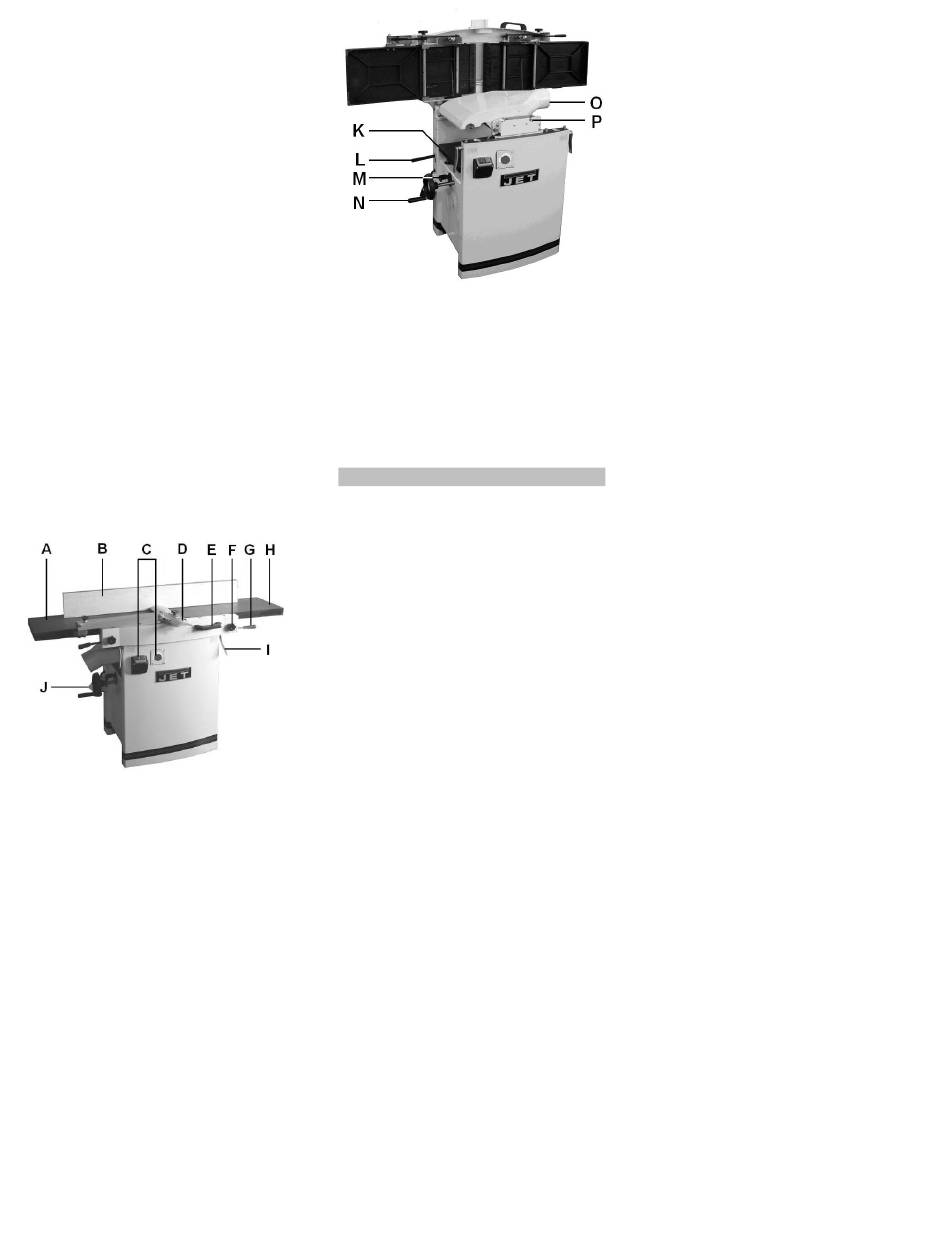

Fig 1
A....Table de sortie
B....Butée de pièce
C....Interrupteur marche/arrêt,
Bouton d'arrêt d'urgence
D....Protège lame
E.....Poignée de pivotement
F....Blocage de table
G....Poignée de réglage de table
H....Table d'entrée
I.....Verrouillage du corps de table
J.....fiche de secteur
900 Pa
565 m³/h
950 Pa
810 m³/h
K....Table de rabotage
L.... Levier d'avance marche/arrêt
M....Blocage table de rabo
N....Volant de réglage table rabotage
O.....Pipe d'éjection des copeaux
P.....Déverrouillage de pipe d'éjection
5. Transport et mise en exploitation

5.1.Transport

Pour le transport utiliser un chariot
élévateur. Transporter la machine de
manière à ce qu'elle ne puisse pas
tomber.
Retirer les vis de fixation et faire
glisser la machine de la palette avec
précaution.
ATTENTION:
Les tables de dégauchisseuses sont
réglées avec précisions au départ
usine. Il ne faut y poser des charges
que lorsqu'elles sont fermées et
verrouillées, sinon elles peuvent subir
des dommages.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut aussi
être fixée à la surface.

5.2 Montage

Déballer la machine. Avertir JET
immédiatement si vous constatez des
pièces endommagées par le transport
et ne pas monter la machine.
Eliminer l'emballage dans le respect
de l'environnement.
Enlever la protection antirouille avec
un dissolvant.
Fig 2
21
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les
rallonges utilisées doivent
correspondre aux instructions.
Le voltage et la fréquence doivent être
conformes aux données inscrites sur
la machine.
Utiliser pour le raccordement des
câbles H07RN-F.
Le fusible de secteur électrique doit
avoir 16A.
Tous travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
ATTENTION:
-Avant de mettre la machine en
marche, vérifier que l'arbre du rabot
tourne librement et que tous les
dispositifs de sécurité sont bien en
place.
- En cas de mauvais sens de rotation,
appuyer sur l'inverseur de phase du
connecteur CCE et le tourner à 180°.
(La flèche sur la machine indique le
sens de rotation exact).
5.4 Racc. collecteur de poussières
Avant la mise en exploitation
connecter la machine à un collecteur
de poussières de manière à ce que le
collecteur se mette en marche
automatiquement avec votre
dégauchisseuse.
Vitesse minimale de l'aspiration à la
buse 20 m/s.
N'utiliser que des tuyaux d'aspiration
de la qualité „difficilement
inflammables" et intégrer les tuyaux
dans la mise à la terre de la machine.

5.5 Mise en exploitation

Mettre la machine en route avec le
bouton vert sur l'interrupteur principal.
Arrêter la machine avec le bouton
rouge.
Le bouton d'arrêt d'urgence arrête
toutes les fonctions de la machine.
L'entraînement du rabot peut être mis
en marche et arrêté avec le levier (L,
Fig 2).
En cas de surcharge du moteur celui-
ci s'arrête automatiquement.
Après un refroidissement d'env. 10
minutes presser le bouton de rappel.
