4. Spécifications
4.1 Indications techniques
Capacité de perçage sur acier (St37)
Capacité de taraudage
Longueur max. de pièce
Perçage
Arbre
Diamètre de colonne
Dimension de table
285 x 285 mm
Rainure en T ...
Distance broche-table
Distance broche-socle
Nombre de tours
réglable en continu
270 – 2700 T/min
Plage de vitesse
Dimensions L/l/h
850x350x1190 mm
Poids
Voltage
400V ~3L/PE 50Hz
Puissance
0,55 kW (0.75 CV) S1
Courant électrique
Raccordement
(H07RN-F)4x1.5mm²
Fusible du secteur électr.
4.2 Emission de bruit
(Incertitude de mesure 4 dB)
Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide
LpA 69,6 dB(A)
Usinage
LpA 79,0 dB(A)
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Elles permettent à l'utilisateur d'estimer
les dangers et les risques possibles.
4.3 Contenu de la livraison
Socle
Colonne et glissière de table
Tête de perçage complète
Table
Levier de serrage pour glissière
Manivelle pour glissières de table
Dispositif d'avance de perçage (3)
Mandrin rapide 16 mm, B18
Arbre CM3/ B18
Protecteur mandrin
Ejecteur
Outil de travail
Accessoires de montage
Mode d'emploi
Liste pièces de rechange
4.4 Description de la machine
25mm
M12
180mm
100mm
CM3
80mm
12mm
430mm
670mm
125 kg

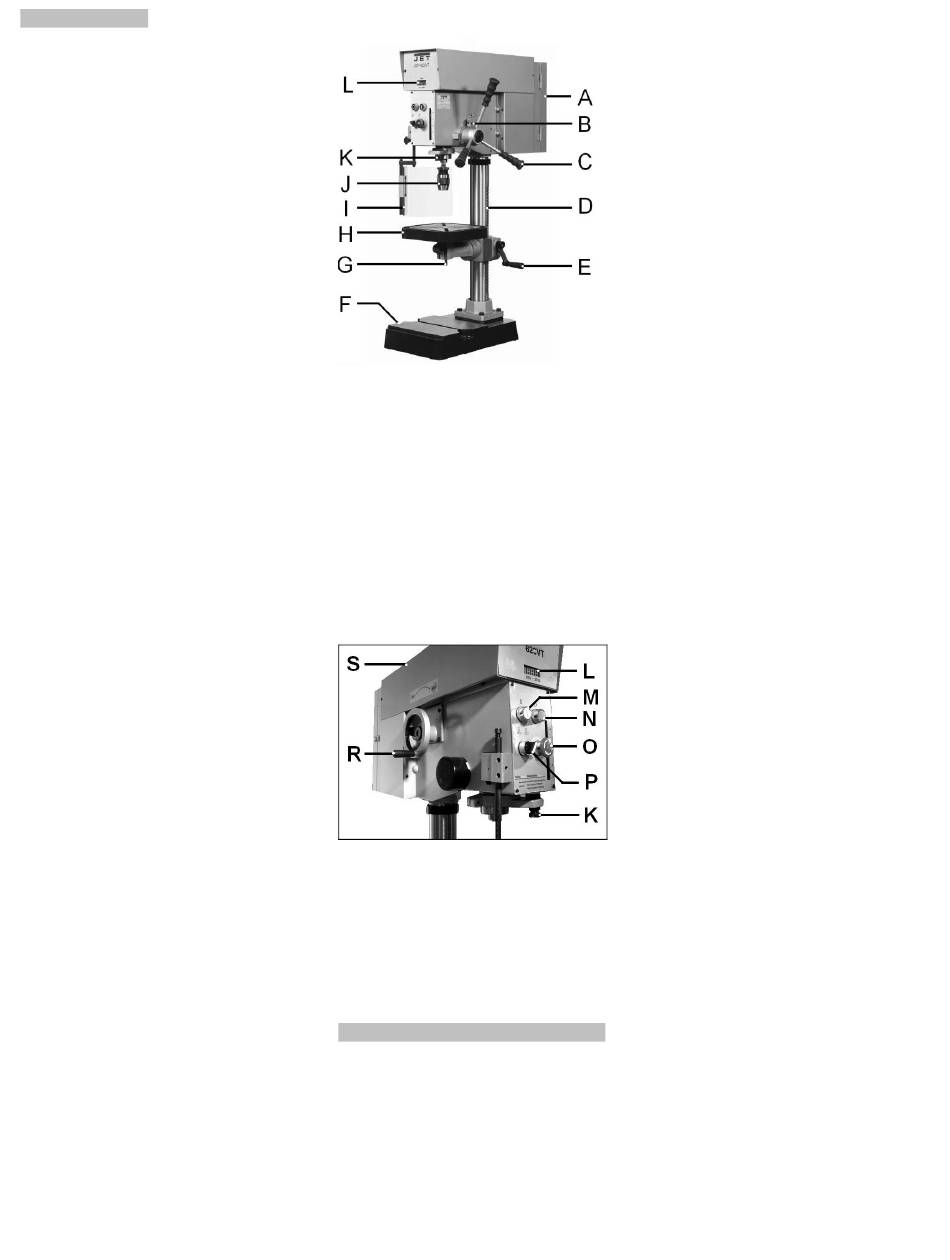

A.....Armoire de distribution électrique
1.5 A
B.....Microcontact pour taraudage
C.... Leviers d'avance de perçage
10A
D....Colonne avec crémaillère
E....Manivelle de la table
F....Socle
G....Poignée de serrage
H....Table
I..... Protecteur mandrin
J.... Mandrin
K.... Butée de profondeur
L.... Affichage numérique de la
vitesse
M.... Bouton arrêt de la boche
N.... Bouton marche de la broche
O....Bouton d'arrêt d'urgence
P....Sélecteur perçage / taraudage
R....Manivelle du sélecteur de vitesse
S....Carter de la courroie
5. Transport et mise en exploitation
5.1. Transport
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Fig 1
Fig 2
Il ne faut pas placer la machine à
moins de 800mm d'un mur arrière
(pour permettre l'accès à l'armoire de
distribution électrique).
Placer la machine sur une surface
stable et plane.
La machine doit être visée à la surface
de pose. Le pied de la machine (F, Fig
1) est muni de deux perforations pour
recevoir les vis de fixation.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.
5.2 Montage
Déballer la machine. Avertir JET
immédiatement si vous constatez des
pièces endommagées par le transport
et ne monter pas la machine.
Eliminer l´emballage dans le respect
de l´environnement.
Enlever la protection antirouille avec
un dissolvant doux p. ex pétrole ou
essence.
(Attention: pas de dissolvants pour
peinture ou de produits similaires, qui
pourraient altérer la peinture).
Fixer les 3 poignées de la manivelle
(C, Fig 1) sur la barre et l'ensemble
sur le moyeu.
Monter la manivelle (E) sur le
maneton.
Monter le sélecteur de vitesse (R).
Fixer le protecteur du mandrin (I, Fig
1).
Montage de la machine sur un établi
ou sur un socle:
Dévisser la machine de la palette.
Utiliser des courroies de levage (AA,
Fig 3) pour soulever la machine de la
palette.
