Montagehandleiding uitsluitend voor vakpersoneel
4.2.
Kachelvoeler F1 met oververhittingsbeveiliging monteren
Let bij de montage van de kachelvoeler op volgende punten:
● De kachelvoeler moet op de achterkant van de kachel boven het midden van
de saunakachel worden gemonteerd. Daarbij dient een afstand van ongeveer
15 cm tot het cabineplafond te worden gerespecteerd.
● De kachelvoeler moet zo worden gemonteerd dat hij geen invloed ondergaat
van binnenstromende lucht.
Om de kachelvoeler te monteren, voert u de volgende stappen uit (zie afb. 3):
1. Leg de beide 2-polige kabels van de kachelvoeler in de wand van de sauna-
cabine op de montageplaats van de kachelvoeler en bevestig de kabels van
de kachelvoeler met kabelklemmen.
2. Trek de twee halve omhulsels
3. Klem de vier aansluitingen van de kachelvoeler-leiding
afb. 3 vast.
4. Leg de aansluitplaat
omhulsels van de kachelvoeler.
5. Sluit de halve omhulsels, schroef deze vast met de beide kruiskopschroe-
3
ven
(9 mm) en controleer of de kachelvoeler vast gesloten is.
6. Monteer de kachelvoeler op de achterkant van de kachel met de beide
meegeleverde houtschroeven
WORLD OF WELLNESS
1
van de kachelvoeler uit elkaar.
2
dwars (zoals op afb. 3 weergegeven) in de halve
6
(16 mm).
Pag. 15/38
5
conform de
1
Halve omhulsels van
de kachelvoeler
2
Aansluitplaat
3
Kruiskopschroeven (9 mm)
4
Kachelvoeler
5
Kabels kachelvoeler
6
Houtschroeven (16 mm)

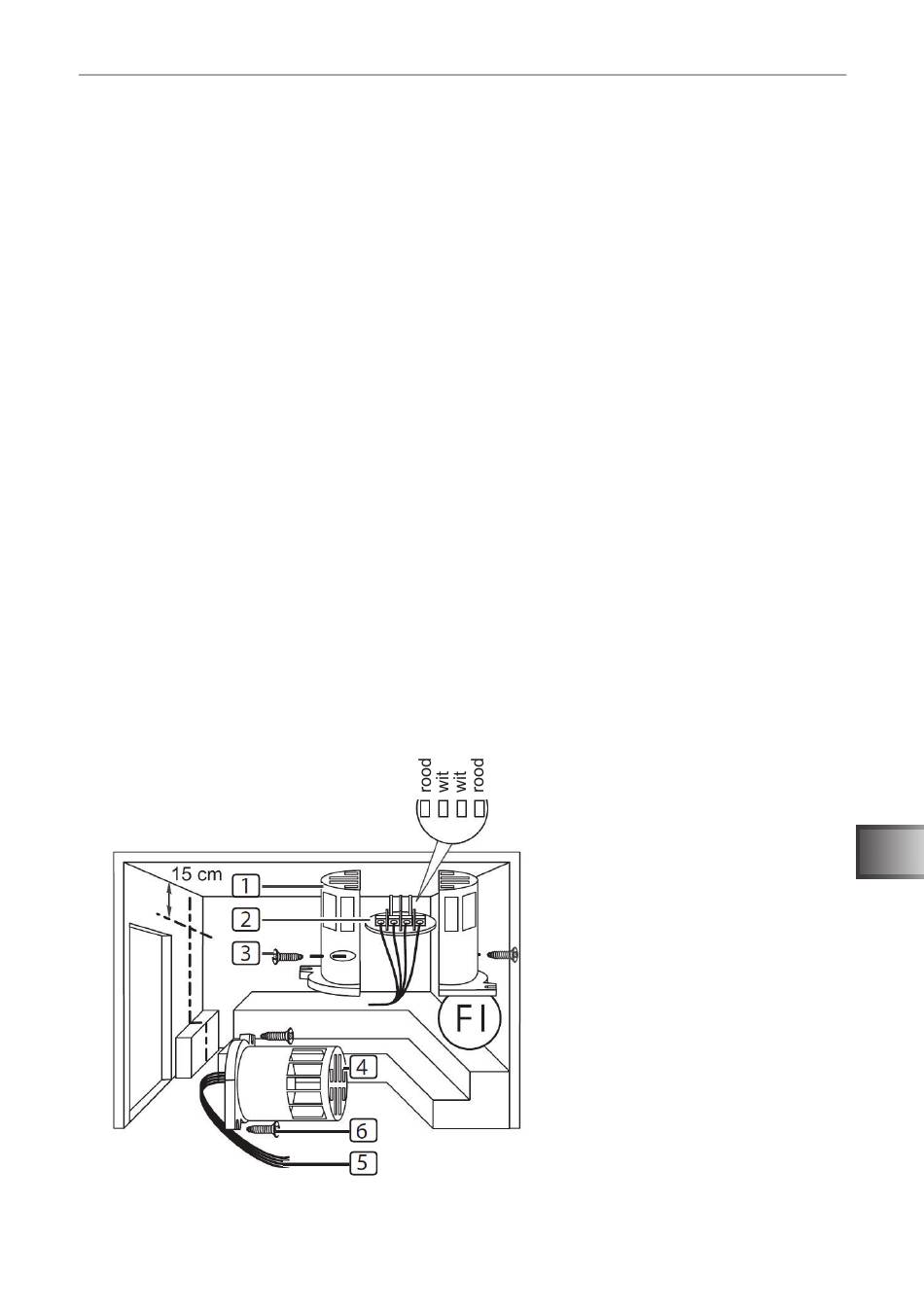

afb. 3 Montage van de
kachelvoeler (F1)
NL
