Istruzioni di montaggio solo per personale specializzato
5.
Collegamento elettrico
ATTENZIONE!
Danni all'apparecchio
● Il comando della sauna può essere impiegato esclusivamente per il comando
e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW
per ogni circuito. La potenza max dell'evaporatore corrisponde a 3,5 kW.
g
f
e
d
c
b
a
9
8
7
1

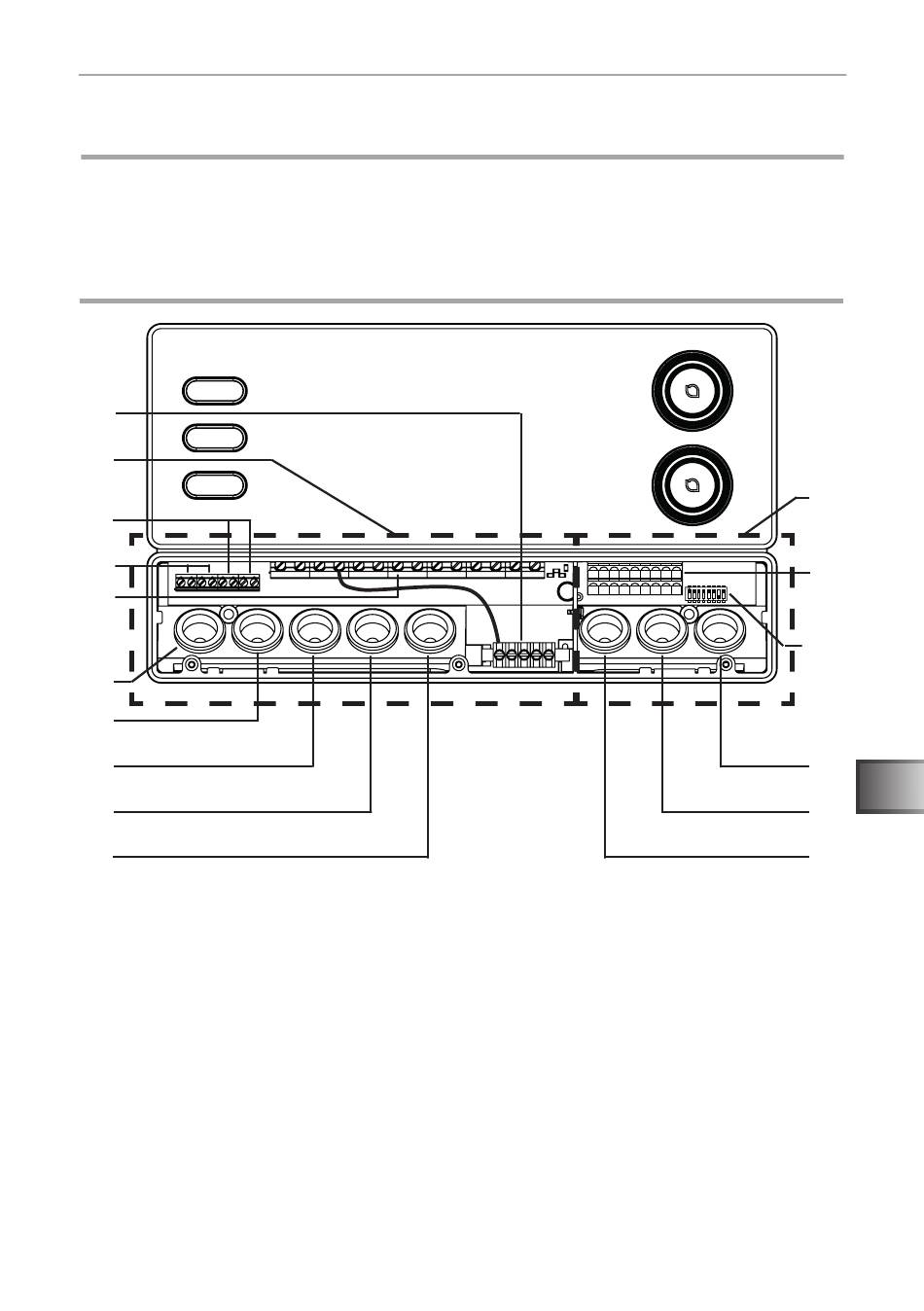

Zona di collegamento per la bassa tensione
2
Morsettiera per dispositivo di sicurezza per
lo spegnimento automatico, avvio remoto
e cavi dei sensori
3
Selettore di funzioni
4
Passacavo per i sensori F2 e FTS2
5
Passacavo per il sensore F1
6
Passacavo per il dispositivo di sicurezza per
lo spegnimento automatico e l'avvio remoto
7
Passacavo per l'uscita supplementare
WORLD OF WELLNESS
8
Passacavo per il cavo della stufa
9
Passacavo per il cavo di alimentazione
a
Passacavo per l'ampliamento della potenza
b
Passacavo per luce e ventilatore
c
Morsettiera per il cavo della stufa, dell'evapo-
ratore e dell'alimentazione
d
Morsettiera per luce e ventilatore
e
Morsettiera per l'ampliamento della potenza
f
Zona di collegamento per l'alimentazione
a 230 V/400 V
g
Barra di messa a terra
P. 17/38
1
2
3
4
IT
5
6
