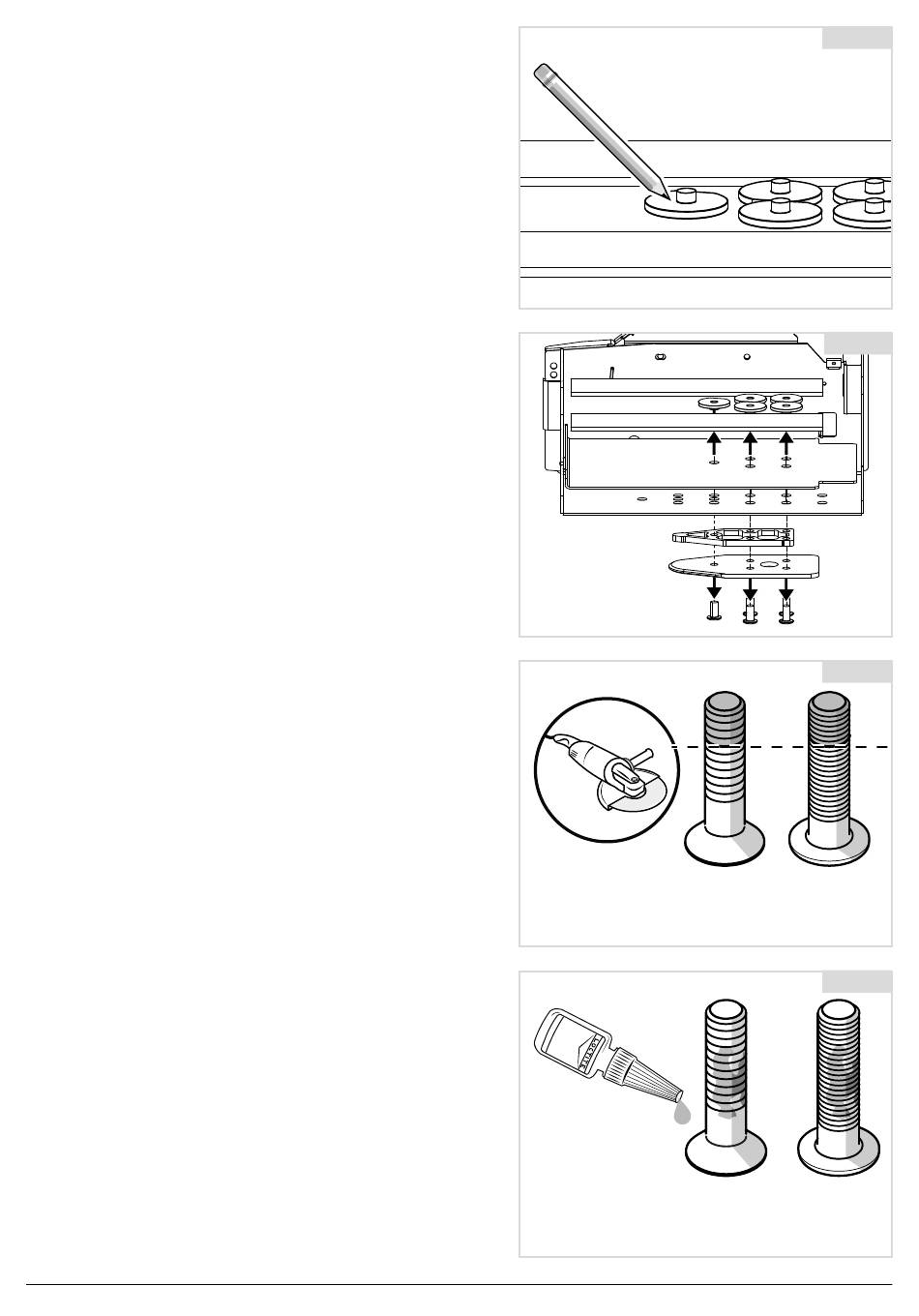

4. Contrassegnare il punto di taglio delle viti. (Fig. 7.12).
5. Rimuovere le viti insieme al(ai) distanziatore(i) e alla piastra di
blocco (Fig. 7.13).
6. Tagliare le viti in corrispondenza del contrassegno (Fig. 7.14).
È molto importante verificare che i bulloni siano di lunghezza
corretta. Bulloni troppo corti che non coprono interamente
la filettatura non garantiscono una resistenza sufficiente per
sopportare il carico richiesto. Bulloni troppo lunghi potrebbero
danneggiare la batteria o altri componenti della carrozzina. Se
necessario, sostituirli con bulloni più lunghi o accorciarli.
7. Applicare alle viti un frenafiletti Loctite 243 (o un prodotto
equivalente) (Fig. 7.15).
132
x5
M8
M8
(per basi a trazione
centrale [MWD] e
posteriore [RWD])
x5
M8
(per basi a trazione
centrale [MWD] e
posteriore [RWD])
Q700 M/M HD/F/R/UP-M/UP-F | Rev. J | Italiano
Fig. 7.12
Fig. 7.13
Fig. 7.14
M10
M10
(per base a
trazione anteriore
[FWD])
Fig. 7.15
M10
(per base a
trazione anteriore
[FWD])
