VENTILATEURS RADIAUX BA COPRA
ronnement du ventilateur (respecter les points 3.3 et 3.4).
•
Le socle doit être plan et pouvoir supporter la charge.
•
Prévoir des dispositifs de surveillance en l'absence de contrôle
de fonctionnement visible.
•
En cas de formation de condensation, seul un montage du
ventilateur en position « arbre horizontal » ou « turbine en bas »
est autorisé. Assurer une évacuation contrôlée de l'eau de
condensation.
5.3. Montage/Fixation
Le montage du ventilateur ou du châssis sur le socle doit se faire
sans provoquer de tensions.
ATTENTION
Les tensions engendrent des ruptures par fatigue ! Elles entravent le
fonctionnement du ventilateur et peuvent provoquer des dommages
corporels et matériels.
•
Aucune force ne doit être transmise de l'installation au ventila-
teur.

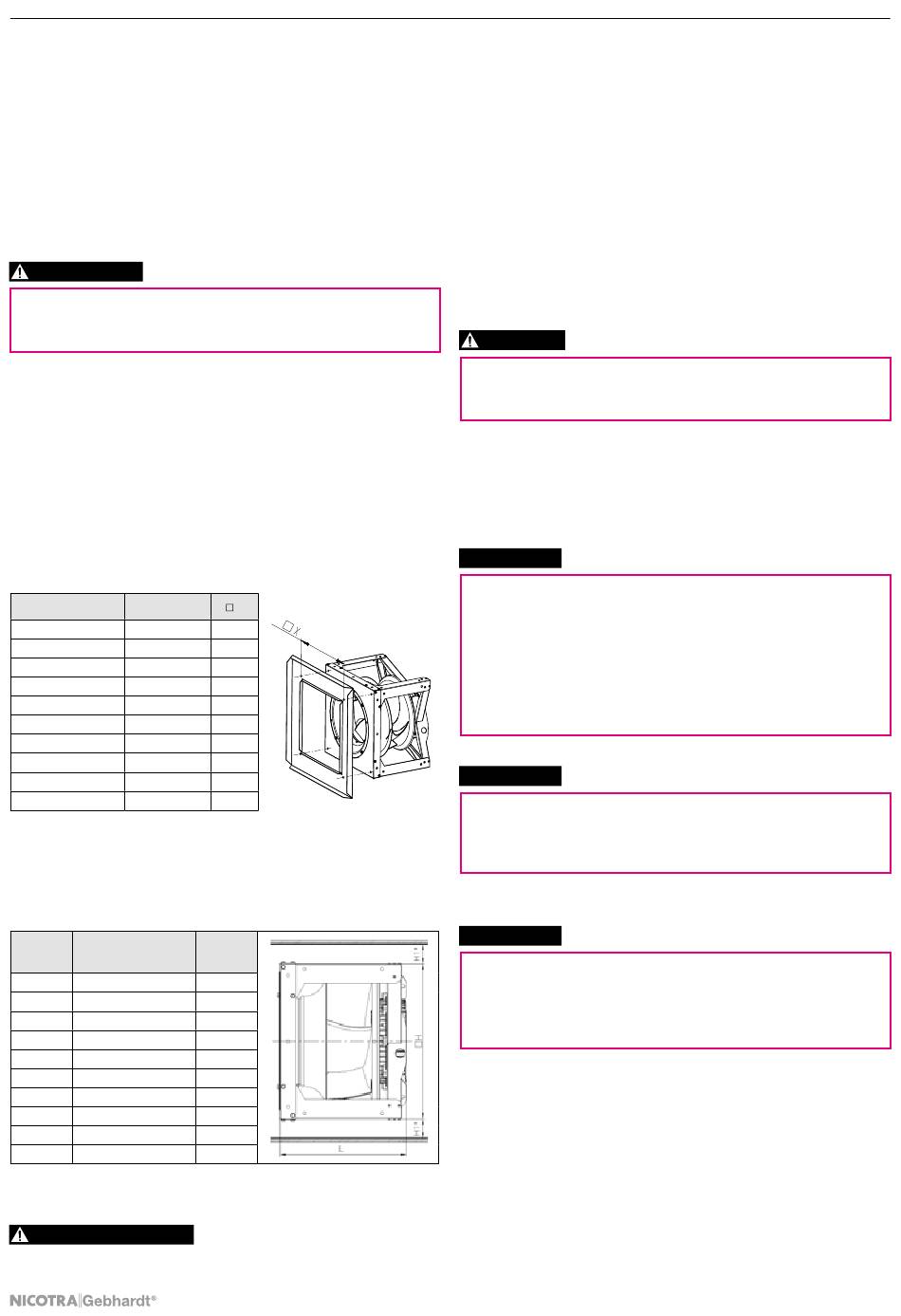

5.4. Consignes de montage
Les séries COPRA sont conçues pour être montées sur une cloison
selon un axe horizontal ou vertical. La cloison doit présenter des
dimensions suffisantes pour supporter la masse de l'appareil sans subir
de vibrations. La version standard n'inclut pas le matériel de montage.
Nicotra Gebhardt recommande de monter le ventilateur de manière fixe
sur la cloison et de l'étanchéifier. Cette opération peut être réalisée par
le client au moyen d'une bande d'étanchéité.
ø de la
Type
turbine
COPRA P/C-25
250
COPRA P/C-28
280
COPRA P/C-31
315
COPRA P/C-35
355
COPRA P/C-40
400
COPRA P/C-45
450
COPRA P/C-50
500
COPRA P/C-56
560
COPRA P/C-63
630
COPRA P/C-71
710
5.5. Distances recommandées
Nous recommandons une distance égale à au moins 1,6 fois le
diamètre nominal de la turbine par rapport à la paroi de la chambre ou
aux ventilateurs les plus proches dans un mur de ventilateurs :
COPRA Plug
Dimen-
Hauteur/Largeur
sion
(mm)
250
325
280
355
315
390
355
430
400
475
450
580
500
630
560
690
630
760
710
840
5.6. Raccordement électrique
AVERTISSEMENT
C/P 1.2
TM
X
288
318
353
393
438
514
564
624
694
774
H1*
(mm)
39,5
48,5
59
71
84,5
72
87
105
126,5
150,5
5.6.1. Consignes de sécurité
•
Seul un personnel qualifié est habilité à effectuer l'installation
électrique du ventilateur et des périphériques, tout en respect-
ant la présente instruction de service et les prescriptions en
vigueur.
•
Respecter les normes et directives suivantes :
CEI 60364-1 / DIN VDE 0100 ; DIN EN 60204-1.
•
Prescriptions locales des entreprises de distribution d'énergie.
•
Pour prévenir les démarrages intempestifs, suivre la norme
EN 60204-1 (par ex. prévoir un commutateur d'isolement
verrouillable).
•
Raccorder le ventilateur à la terre selon les règles de l'art.
•
Aucune condition de fonctionnement dangereuse ne doit
résulter d'un défaut des systèmes de protection et de leurs
équipements.
•
Les systèmes de protection sont du ressort du client et ne font
pas partie de la livraison de Nicotra Gebhardt.
DANGER
Une tension électrique est présente dans le circuit intermédiaire de
l'électronique de commande et sur les raccordements au réseau
lorsque le moteur à aimants permanents tourne !
•
Ne pas intervenir sur le ventilateur lorsque la turbine/le moteur
tourne librement.
•
Immobiliser la turbine à l'aide de moyens appropriés.
5.6.2. Installation conforme à la CEM
CONSIGNE
Le respect de la directive 2014/30/UE relative à la compatibilité
électromagnétique n'est applicable que si les types et séries
énumérés sont installés et mis en service dans les règles de
l'art, conformément à l'instruction de service. Si les types et
séries énumérés sont intégrés dans une installation en tant
que composants d'un système ou fonctionnent avec d'autres
composants tels que des appareils de régulation ou de commande,
l'exploitant ou le fabricant du système complet est responsable du
respect de la directive 2014/30/UE.
CONSIGNE
Selon la norme EN 61000-3-2, ces types/séries sont des appareils
à usage professionnel. Le raccordement au réseau public basse
tension est autorisé dès lors qu'il a été convenu avec l'entreprise de
distribution d'énergie compétente.
5.6.3. Raccordement au réseau/Plan de raccordement
CONSIGNE
Effectuer le raccordement au réseau conformément à la présente
instruction de service. L 'appareil de commande COPRA doit être
câblé conformément à la version du National Electrical Code (NEC)
adaptée localement. Le câblage doit être effectué par un électricien
qualifié.
L 'appareil de commande est conçu pour fonctionner à une tension
effective de 230/460 V (courant alternatif triphasé). Pour les moteurs de
1,3 kW, les fils pour le raccordement au réseau doivent présenter une
section d'au moins 1,5 mm
section d'au moins 2,5 mm
toron. Les fils doivent être dénudés sur une longueur d'environ 13 à
15 mm. Les borniers pour les entrées et sorties analogiques et
numériques peuvent recevoir des fils massifs ou des torons d'une
section de 0,25 à 1,5 mm
7 ,5 mm.
© 2023 Regal Rexnord Corporation. Tous droits réservés.
, et pour les moteurs de 4,5 et 8 kW, une
2
. Il est possible d'utiliser un fil massif ou un
2
, dénudés sur une longueur d'environ 6,5 à
2
XXXXXXXXXX • Format# XXXXXX R1
FR
51
