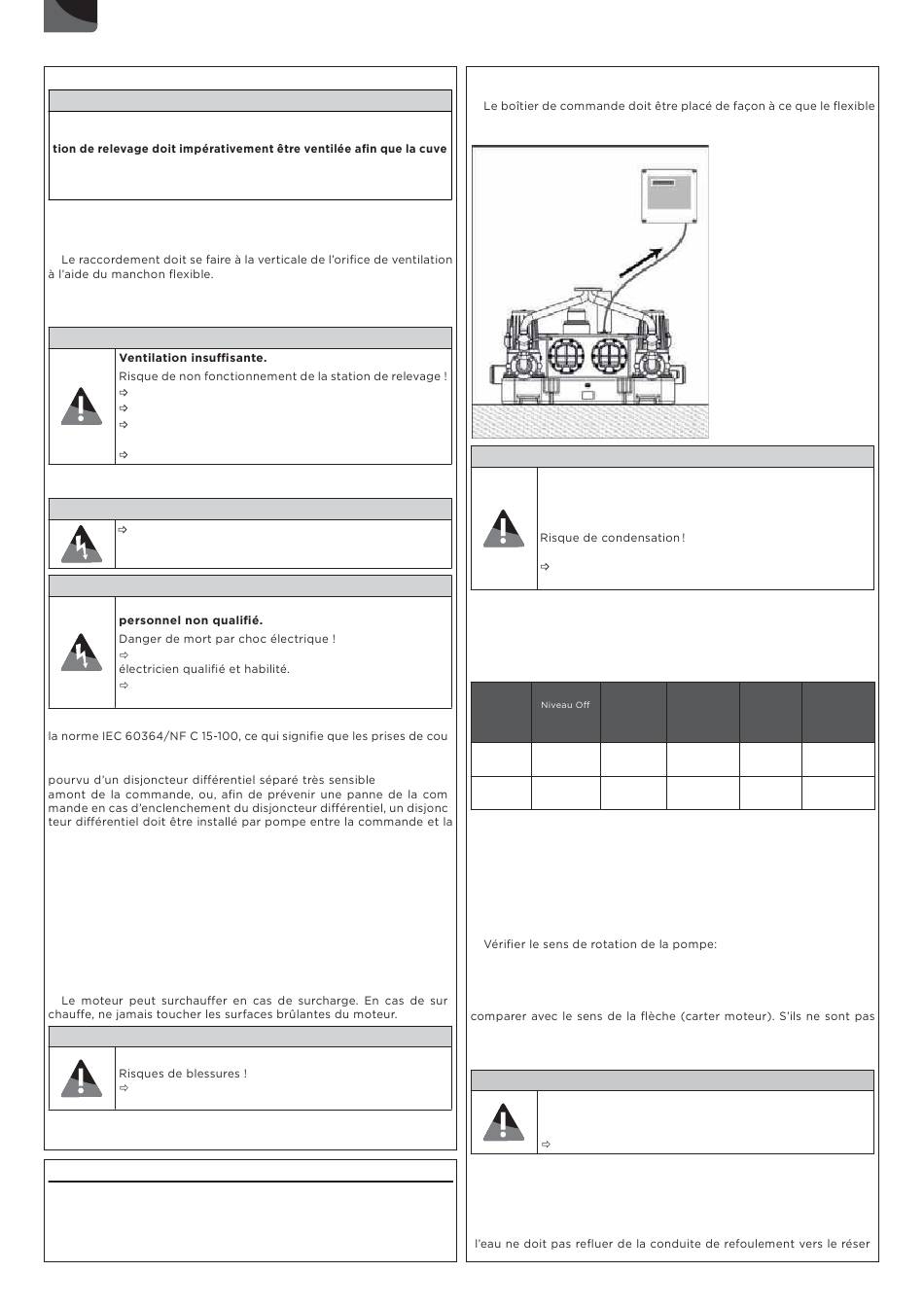

4.3.3 Ventilation
IMPORTANT
Selon les préconisations de la norme EN 12050-1, la station doit
être munie d'une ventilation avec sortie au-dessus du toit. La sta-
soit toujours à pression atmosphérique. La ventilation doit être
totalement libre et l'air doit circuler dans les 2 sens (pas d'installa-
tion de clapet à membrane).
• Brancher la conduite de ventilation de la station, d'un diamètre de
75 mm, soit directement sur la conduite d'aération du bâtiment soit
installée séparément et dirigée au-dessus du toit.
•
• Le raccordement doit être étanche aux odeurs.
La conduite de ventilation ne doit pas être raccordée à la conduite de
ventilation côté amenée d'un séparateur de graisse.
AVIS
La ventilation doit rester libre.
Ne pas boucher la sortie d'évent.
Ne pas installer de clapet d'admission d'air (clapet à
membrane).
Ne pas raccorder à une VMC (extraction d'air).
4.4 RACCORDEMENT ÉLECTRIQUE
DANGER
Débrancher l'installation du secteur avant chaque
montage et démontage de la pompe ou tout autres tra-
vaux dessus.
DANGER
Travaux de raccordement électrique réalisés par un
Le raccordement électrique doit être réalisé par un
L'installation électrique doit correspondre aux normes
en vigueur dans le pays.
• Toutes les installations électriques utilisées doivent correspondre à
rant doivent, par exemple, être équipées de borne de terre.
• Le réseau électrique sur lequel l'installation est raccordée doit être
pompe.
Le raccordement doit servir exclusivement à l'alimentation du
Sanicubic GR.
• Veuillez observer les prescriptions de la norme EN 12 056-4.
• En cas de raccordement triphasé, la protection par fusible externe
doit être réalisée avec des disjoncteurs automatiques tripolaires. Cela
permet d'assurer une isolation complète du réseau et d'exclure tout
fonctionnement biphasé.
• Tous les équipements électriques, telles que la commande, les
alarmes et les prises de courant, doivent être installés dans des pièces
sèches et protégées contre les risques d'inondation.
•
AVERTISSEMENT
Surface chaude du moteur.
Ne jamais toucher la surface du carter moteur sans
équipement de protection.
Le schéma de câblage de la station de relevage se trouve dans la no-
tice d'instructions du boîtier de commande.
5. MISE EN SERVICE
5.1 PRÉREQUIS POUR LA MISE EN SERVICE
• Avant la mise en service de la station de relevage, s'assurer que le
raccordement électrique de la station de relevage et de tous les dis-
positifs de protection a été réalisé correctement.
• Installer et raccorder le boîtier de commande : se référer à la notice
d'installation fournie avec le boîtier de commande.
•
pneumatique et le tuyau du tube plongeur soient toujours en pente
ascendante:
AVIS
Flexible pneumatique avec pente descendante,
points bas.
Flexible pincé, tordu.
Flexible rallongé.
Risque de perturbation du signal de détection.
et dans la notice d'installation du boîtier de contrôle.
5.2 OPÉRATIONS DE MISE EN SERVICE
La commande est déjà pré-réglée pour l'utilisation des entrées DN 100
avec une hauteur d'amenée de 250 mm. Si seule l'amenée supérieure
est utilisée, d'autres points de commutation peuvent être réglés sur la
commande pour augmenter le volume utile.
Hauteur
d'amenée
minimale
-
250 mm
30 mm
I
<30 mA en
428 mm
30 mm
-
-
Mettre sous tension.
• Installations triphasées:
– Contrôler le raccordement des phases:
Le boîtier de commande est équipé d'un contrôleur de phase pour
empêcher le fonctionnement biphasé. Mettre en marche forcée la
pompe (les pompes, l'une après l'autre sur les installations bipompes).
En cas d'alarme «Phase», couper le courant au niveau de la station,
raccorder correctement les 3 phases au niveau du boîtier.
–
À l'aide d'une pièce, dévisser le petit couvercle qui se situe sur le som-
met de la pompe. La partie supérieure de l'arbre moteur est mainte-
nant visble et est marquée d'une trace de peinture. Mettre la pompe
-
en marche forcée. Observer le sens de rotation de la marque et le
identiques, couper le courant et inverser 2 des phases au niveau du
boîtier. Revisser le couvercle. Installation bipompe : recommencer
avec l'autre pompe.
AVERTISSEMENT
Présence de couteaux dilacérateurs.
Risque de pincement, coupure ou amputation des doigts
ou d'autres parties du corps.
• Actionner la ou les touches « Automatique » et réaliser un essai de
fonctionnement :
– Pour cela, remplir le réservoir collecteur via l'amenée normale
(cuvette, toilettes, etc.). L'installation doit s'enclencher automatique-
ment, vider le réservoir puis se désactiver. Après la désactivation,
12
Le parfait fonctionnement
de la commande automa-
tique ne peut être garanti
qu'à cette condition.
Respecter les règles d'installation énoncées ci-dessus
Niveau On N3
uniquement
Niveau On
sur
N1
N2
installation
double
140 mm
160 mm
250 mm
260 mm
Se tenir à l'écart des pièces en mouvement.
Volume de
Niveau
commutation
d'alarme
simple/
HW
double
180 mm
26 L /
47 L
290 mm
45 L /
80 L
-
