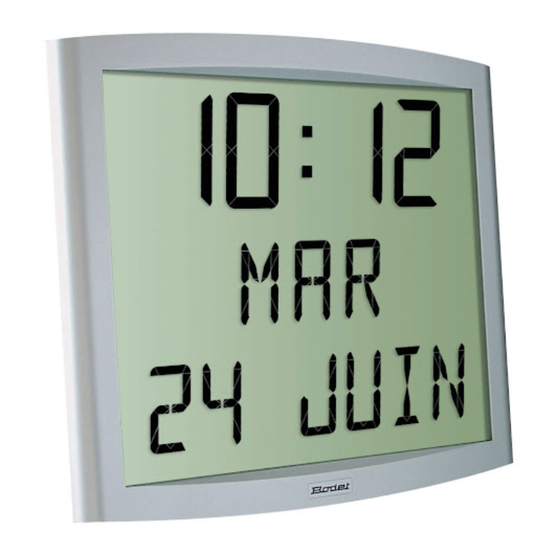

Bodet Cristalys Instructions De Mise En Service Et D'utilisation
  1. Manuels
  2. Marques
  3. Bodet Manuels
  4. Horloges
  5. Cristalys
  6. Instructions de mise en service et d'utilisation
Bodet Cristalys Instructions De Mise En Service Et D'utilisation

Bodet Cristalys Instructions De Mise En Service Et D'utilisation

Masquer les pouces Voir aussi pour Cristalys:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
IN STRUC TIONS DE MISE EN SER VICE ET D'UTILISATION
IN STAL LA TION AND OP ER AT ING IN STRUC TIONS
Cristalys / Opalys
s'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
All manuals and user guides at all-guides.com
El lipse
NTP
B.P. 1
49340 TRÉMENTINES
FRANCE
Tél. : 02 41 71 72 00
Fax : 02 41 71 72 01
www.bodet.com
Réf.: 606872 B

Publicité

loading

Manuels Connexes pour Bodet Cristalys

Sommaire des Matières pour Bodet Cristalys

  • Page 1 All manuals and user guides at all-guides.com IN STRUC TIONS DE MISE EN SER VICE ET D’UTILISATION IN STAL LA TION AND OP ER AT ING IN STRUC TIONS Cristalys / Opalys El lipse B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.com...
  • Page 2 1.2 Sauvegarde des données ..... 4 II - PRÉSENTATION DES HORLOGES CRISTALYS ET OPALYS ..5 III - MISE EN SERVICE - INSTALLATION ....6 3.1 Connexion .
  • Page 3 All manuals and user guides at all-guides.com ENGLISH ....... 24 I - INITIAL VERIFICATION .
  • Page 4 All manuals and user guides at all-guides.com I - VÉRIFICATION INITIALE Nous vous remercions d’avoir choisi une horloge BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001. Nous vous recommandons, de lire attentivement ce manuel avant de commencer à...
  • Page 5 All manuals and user guides at all-guides.com II - PRÉSENTATION DES HORLOGES CRISTALYS ET OPALYS Les horloges Cristalys ou Opalys Ellipse sont des horloges pour l’intérieur. Elles affichent les heures (en mode 12 h ou 24 h) les minutes, les secondes et la date. Elle gère automatiquement les changements d’horaires été-hiver.
  • Page 6 All manuals and user guides at all-guides.com III - MISE EN SERVICE - INSTALLATION 3.1 Connexion Retourner l’horloge sur une table. Desserrer la vis de verrouillage antivol. Pousser en face des 2 flèches le support mural pour le déclipser. Retirer le support mural placé au dos de l’horloge.
  • Page 7 à l’aide du chiffon antistatique. Installation sur potence : horloges Cristalys et Opalys peuvent être installées sur différent types de potence (référence : 938901, 938907 ou 938908). Référez vous à la notice fournie avec cette potence.
  • Page 8 All manuals and user guides at all-guides.com IV - MENU MISE À L’HEURE 4.1 Horloge NTP Reset Les horloges réceptrices (NTP), se mettent à l’heure automatiquement. Les horloges NTP, après un reset ou un changement Sel. d’heure, attendent 3 messages horaires cohérents avant de se synchroniser.
  • Page 9 All manuals and user guides at all-guides.com minute actuelle +1 et au top de la minute, valider en appuyant sur [Sel] ; Le compteur interne des secondes est alors initialisé à zéro et démarre. 3. a Après avoir validé les minutes : l’année clignote. Presser sur [+] jusqu’à...
  • Page 10 All manuals and user guides at all-guides.com Attention : pour sortir du menu à n’importe quel moment, appuyer simultanément sur la touche [Sel] et sur la touche [+] de façon brève. Après une période de 10 minutes sans appui touche, l’horloge se replace automatiquement en mode normal d’affichage de l’heure.
  • Page 11 All manuals and user guides at all-guides.com point “5” (page 14). Affichage de l’heure seule. Aller dans le menu de configuration, jusqu’au point “4” (page 12). Affichage de la seconde ligne : Pour accéder à ces fonctions, aller dans le menu de configuration, jusqu’au point “4”...
  • Page 12 All manuals and user guides at all-guides.com Menu de configuration Pour passer en mode Configuration, appuyer sur le bouton [Sel] puis en le maintenant enfoncé, presser [+] pendant plus de 3 secondes. Le menu 12/24 est affiché. Presser sur [+] pour choisir entre le mode “12h”...
  • Page 13 All manuals and user guides at all-guides.com – 60, affichage des secondes. – °C, affichage de la température en ° Celsius. – °F, affichage de la température en ° Fahrenheit. – --, pas d’affichage “Première info”. Puis après validation, le choix d’un second affichage, en alternance avec celui sélectionné...
  • Page 14 All manuals and user guides at all-guides.com Choisir avec [+] parmi les différentes options et valider avec [Sel]. Le sous-menu Affichage apparaît. Il permet d’obtenir : un affichage fixe de l’heure, choix FIX avec [+] un affichage alterné : alternance entre l’heure et la température Celsius, choix °C avec [+].
  • Page 15 All manuals and user guides at all-guides.com Le menu Mode horaire apparaît. Il vous permet de préciser la zone géographique où est située l’horloge (pour gérer automatiquement le changement d’heures été/hiver) ou d’indiquer (pour les réceptrices NTP) un “décalage horaire”par rapport à l’heure UTC. Presser sur [+] et choisir votre zone parmi l’une de celles proposées (huit zones prédéfinies et une zone programmable).
  • Page 16 All manuals and user guides at all-guides.com Heure d’été vers l’hiver = premier dimanche de novembre à 2 h 00, heure locale. Zone Pacific USA “mode_usap” (Los Angeles). Heure d’hiver vers l’été = second dimanche de mars à 2 h 00, heure locale. Heure d’été...
  • Page 17 All manuals and user guides at all-guides.com mois clignote. Presser sur [+] pour sélectionner le mois. 2) Presser [Sel] : le “Rang” clignote. Le Rang désigne le numéro d’ordre de la semaine dans le mois (de 1 à 5 selon les mois) (le rang 5 indique toujours la dernière semaine).
  • Page 18 All manuals and user guides at all-guides.com VI- PRINCIPE DE MISE À JOUR DE L’HEURE 6.1 Réceptrices NTP A la première mise sous tension, l’heure est initialisée à 00h00mn00ss du 01/01/2000. L’horloge cherche à la mise sous tension, après chaque modification manuelle de l’heure, après un reset ou une reconfiguration de l’horloge à...
  • Page 19 All manuals and user guides at all-guides.com VII - MENU TECHNICIEN L’accès au menu technicien s’effectue par l’intermédiaire des deux boutons poussoirs [SELECT] et [+] placés au dos de l’horloge. La touche [SELECT] est au-dessus de la touche [+]. Procéder en deux étapes. Appuyer sur le bouton [SELECT], et en le maintenant enfoncé, presser [+] pendant plus de 3 secondes pour passer dans un premier temps en mode Configuration.
  • Page 20 All manuals and user guides at all-guides.com de l’offset. La lecture de la température se fait toutes les 10 secondes. Appuyer sur [SELECT] pour obtenir le menu Test afficheur. Ce menu permet la vérification du bon affichage de tous les segments de l’horloge.
  • Page 21 All manuals and user guides at all-guides.com VIII - QUE FAIRE SI...? ...VÉRIFIER. Que faire si...? … Vé ri fier. L’affichage de l’horloge ne dépasse L’horloge est programmée en mode 12 h au lieu pas 12 h. de 24 h (revoir la notice page 12, § 2). La synchronisation horaire de Vérifier dans le mode changement d’heure que l’horloge est correcte, mais le...
  • Page 22 Synchronisation : conforme RFC2030 (SNTP V4) et adresse multicast. Connexion réseau : RJ45 Ethernet, 10 base-T. Alimentation : PoE (power over Ethernet), Cristalys 45 mA, Opalys 140 mA. Température de fonctionnement : de 0 °C à +50 °C. Humidité : 80 % à 40 °C Indice de protection : IP 40 Poids : 1,4 Kg.
  • Page 23 All manuals and user guides at all-guides.com X - ANNEXES 10.1 Règle sur la langue utilisée dans le menu de mise à l’heure : La langue utilisée pour faire la mise à l’heure dépend du menu configuration). Il existe des combinaisons de configuration avec la 1 et la 2 information qui ne permettent pas de...
  • Page 24 All manuals and user guides at all-guides.com I - INITIAL VERIFICATION Thank you for choosing a BODET clock. This product has been carefully designed for your satisfaction based on ISO9001 quality requirements. We advise you to read this manual thoroughly before attempting to manipulate the clock.
  • Page 25 All manuals and user guides at all-guides.com II - INTRODUCTION TO THE OPALYS CLOCK The Cristalys or Opalys Ellipse clock are calendar clocks for indoor use. They displays the hours (in 12 hr or 24 hr mode), minutes and date. They automatically manages summer-winter time changeovers.
  • Page 26 All manuals and user guides at all-guides.com III - SETTING IN OPERATION - INSTALLATION 3.1 Connection Turn the clock upside down on a table. Unscrew the anti-theft locking screw. Push the wall holder opposite the two arrows to unclip it. Remove the wall holder on the back of the clock.
  • Page 27 Mounting on vertical bracket or ceiling bracket : Cristalys or Opalys clocks can be installed on various types of brackets (ref. 938901, 938907 and 938908). See the installation manual delivered with the bracket. Remark : the clock could be installed on a table fixing (in option), see figure 2.
  • Page 28 All manuals and user guides at all-guides.com IV - TIME SETTING MENU 4.1 NTP clock Reset The receiver (NTP) clocks set themselves to the correct time automatically. After a reset or time change, the NTP clocks wait for Sel. three coherent time messages before synchronising. Remark : See the chapter “Technician Menu”...
  • Page 29 All manuals and user guides at all-guides.com Press [+] until the current year is displayed. 4. a Validate the year by pressing [SEL] : the month flashes. Press [+] until the required month is displayed. 5. a Press [SEL] to validate the month : the day flashes. Press [+] until the chosen day is displayed (Scrolling of the days takes account of the month and year selected (leap years)).
  • Page 30 All manuals and user guides at all-guides.com V - CONFIGURATION MENU This mode enables you to select the different modes : 12 /24 hr, Eco, language selection, type of display, summer-winter time zone and time difference. With the different languages, there are no less than 4 million display possibilities offered by your calendar clock.
  • Page 31 All manuals and user guides at all-guides.com (page 31). Seconds temperature °C or °F date numeric date day of the year and number of the week Configuration menu To go to Configuration mode, press the [SEL] button and while holding it down press [+] for more than 3 seconds.
  • Page 32 All manuals and user guides at all-guides.com The date will be displayed, in an alphanumeric format, in the language selected or : – “DT”, display date in digital format (eg: 21-6-02). – 365, day of the year display and number of the week –...
  • Page 33 All manuals and user guides at all-guides.com a The sub-menu Language1 is displayed The display language flashes. Choose the language with [+] (table below) and validate with [SEL]. b The sub-menu Language2 appears. Choose with [+] from the different options : “--”, to validate the first language only, The sub-menu Display appears.
  • Page 34 All manuals and user guides at all-guides.com Choice of SEC 4 : Deletion of one notch moving forward every second. a Time mode menu appears. This enables you to specify the geographic zone in which the clock is located (to automatically manage the summer/winter time changeovers) or to give (for radio synchronised or AFNOR/Irig-B receiver models) a “time difference”...
  • Page 35 All manuals and user guides at all-guides.com Mountain USA Zone “mode_usam” (Denver). Winter to summer time = second Sunday of March at 2am local time. Summer to Winter time = first Sunday of November at 2am local time. Pacific USA Zone “mode_usap” (Los Angeles). Winter to summer time = second Sunday of March at 2am local time.
  • Page 36 All manuals and user guides at all-guides.com 1) Go to mode_prg and press [SEL] : the number of the month flashes. Press [+] to select the month. 2) Press [SEL] : “Order” flashes. Order denotes the sequence number for the week of the month (from 1 to 5 according to the months) (order always denotes the last week).
  • Page 37 All manuals and user guides at all-guides.com VI- PRINCIPLE OF TIME SETTING 6.1 NTP receivers When they are first switched on, the time is initialized at 00:00:00 on 01/01/2000. The clock attempts to synchronise on switching on, after each manual time change, or after a reset or reconfiguration of the clock;...
  • Page 38 All manuals and user guides at all-guides.com VII - TECHNICIAN MENU Access to the technician menu is via the two push buttons [SELECT] and [+] located on the back of the clock. The [SELECT] button is above the [+] button. Proceed in two stages.
  • Page 39 All manuals and user guides at all-guides.com Caution: the address configured in the clock must be the same as that entered in the Multicast NTP server. Press the [SELECT] button. Adjusting the temperature offset. Variation, using the [+] button between –9.5°C and +9.5°C by increments of 0.5 (on leaving the factory, an adjustment can be made).
  • Page 40 All manuals and user guides at all-guides.com VIII - WHAT TO DO IF...? ...CHECK. WHAT TO DO IF...? … CHECK. The clock does not display the day of The clock is programmed in week number or day the week but a number. number display mode (reread the note on page 32, §...
  • Page 41 All manuals and user guides at all-guides.com IX - TECHNICAL FEATURES Cristalys and Opalys clocks comply with the electromagnetic compatibility directive 2004/108/CE & DBT 2006/95/CE. This is a Class A product. In a domestic environment this product may cause radio frequency interference, in which case the user may be required to take adequate measures.
  • Page 42 All manuals and user guides at all-guides.com X - APPENDIX 10.1 Rule concerning the language used in the time setting menu: The language used to set the time depends on the configuration menu. Some combinations of configurations with the 1st and the 2nd information do not permit to designate clearly the language used to display month in the time setting menu.

Ce manuel est également adapté pour:

OpalysEllipseNtp606872 b
