2 - Nomenclature et fonctions des parties

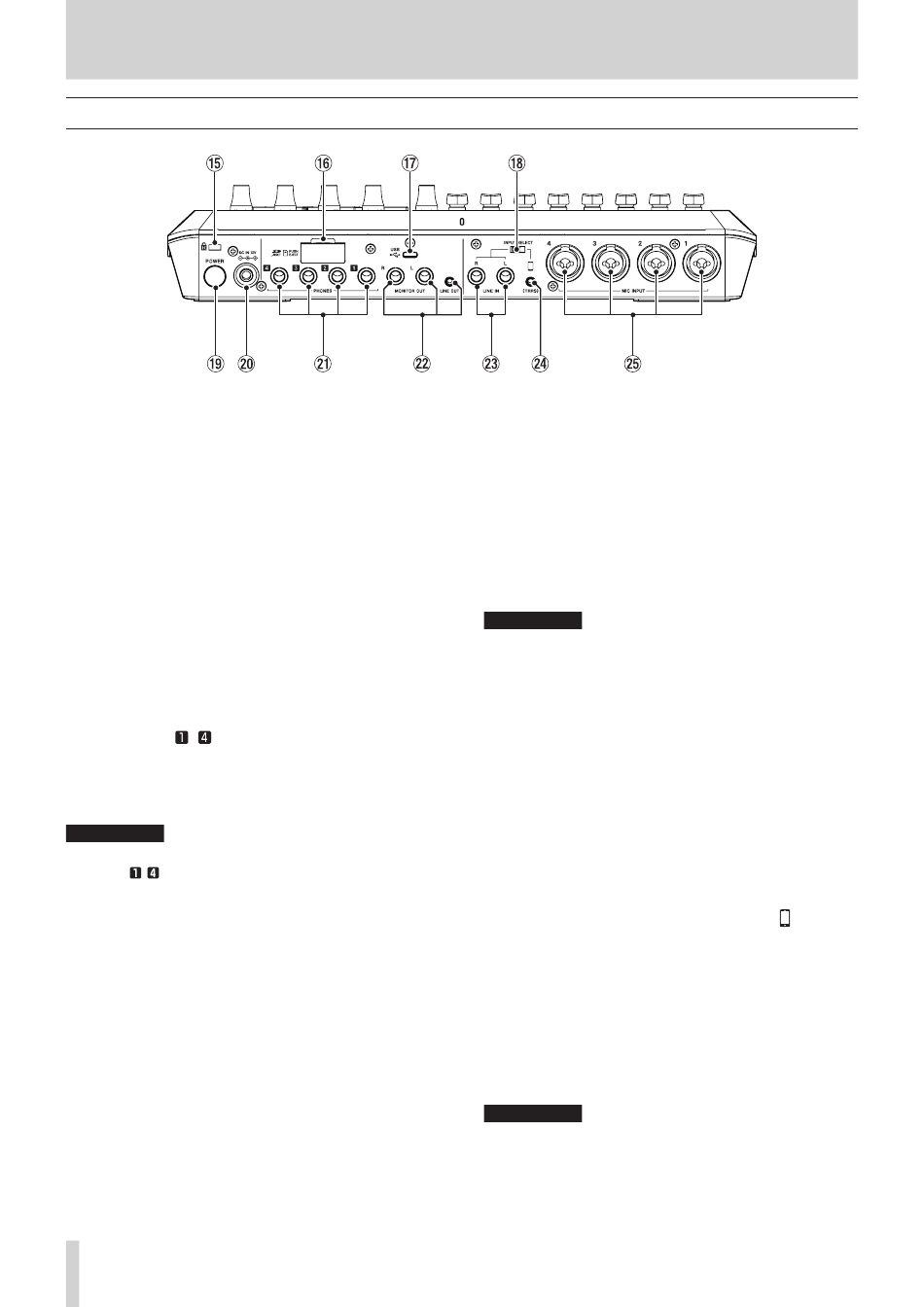

Face arrière
t Fixation de sécurité Kensington
y Lecteur de carte SD
Sert à insérer les cartes SD (voir « Chargement de cartes SD » en page
12).
u Port USB (Type-C)
C'est un port USB Type-C (compatible USB 2.0).
Sert à connecter un ordinateur, un smartphone ou une tablette (voir
« Faire les branchements USB » en page 11).
i Sélecteur d'entrée INPUT SELECT
Sert à choisir entre les entrées LINE IN L/R et LINE IN (TRRS).
o Interrupteur d'alimentation POWER
Pressez-le pour mettre l'unité sous et hors tension (voir « Mise sous/
hors tension » en page 9).
p Prise DC IN 12V
Branchez ici l'adaptateur secteur fourni (PS-P1220E NUT) (voir
« Branchement de l'alimentation » en page 9).
a Prises PHONES -
Servent à brancher des casques à fiche jack 6,35 mm stéréo standard.
Utilisez des adaptateurs (pour mini-jack 3,5 mm stéréo) si vous devez
brancher des casques à fiche mini-jack (voir « Branchement d'un
casque » en page 10).
V ATTENTION
Avant de brancher des casques, baissez les volumes avec les boutons
PHONES – (6). Ne pas le faire pourrait laisser passer des bruits
forts et soudains risquant d'endommager votre audition ou de créer
d'autres problèmes.
6
TASCAM Mixcast 4
s Prises MONITOR OUT L/R et LINE OUT
Branchez des moniteurs (enceintes amplifiées ou système
amplificateur et enceintes) aux prises MONITOR OUT L/R.
Utilisez le bouton MONITOR OUT (5) de la face supérieure pour
régler les niveaux de sortie.
o Prises MONITOR OUT L/R
Connecteurs : jacks 6,35 mm 3 points (TRS) standard
o Prise LINE OUT
Connecteur : mini-jack 3,5 mm stéréo
(Voir « Branchement d'appareils d'enregistrement et de moniteurs » en
page 11.)
V ATTENTION
Avant de mettre sous tension et de brancher des moniteurs, réduisez
le volume au minimum avec le bouton MONITOR OUT (5) de la face
supérieure. Ne pas le faire pourrait laisser passer des bruits forts et
soudains risquant d'endommager votre audition ou de créer d'autres
problèmes.
d Prises LINE IN L/R
Branchez-y un lecteur de médias ou autre appareil audio.
o Réglez le sélecteur d'entrée INPUT SELECT (i) du côté LINE IN
pour les utiliser.
Connecteurs : jacks 6,35 mm 3 points (TRS) standard
(Voir « Branchement de smartphones, lecteurs de médias et appareils
similaires » en page 11.)
f Prise LINE IN (TRRS) (norme CTIA)
Branchez-y un smartphone ou autre appareil portable.
o Réglez le sélecteur d'entrée INPUT SELECT (i) sur
CTIA).
Connecteur : mini-jack 3,5 mm 4 points
(Voir « Branchement de smartphones, lecteurs de médias et appareils
similaires » en page 11.)
g Prises MIC INPUT 1-4
Branchez-y des microphones dynamiques et électrostatiques.
(Pour le branchement et le choix du type du micro, voir
« Branchement de microphones » en page 10 et « 1 Réglages des
micros » en page 27.)
V ATTENTION
Lorsque « Statique » (électrostatique ou « à condensateur »)
est sélectionné pour une prise MIC INPUT dans les réglages de
micro, cela active l'alimentation fantôme (+48 V). Cela pourrait
endommager des micros dynamiques s'ils étaient connectés.
Soyez prudent lorsque vous branchez des micros et sélectionnez leur
type.
