Intervalo de bisel 3 = Máximo ángulo de bisel a 47° a la
izquierda o a la derecha
Este ajuste del intervalo de bisel de capaciad completa anula
todos los topes preestablecidos y permite cortar en ángulos
de bisel más allá de los 45° normales a cada lado.
Para operar en el intervalo de bisel 3:
1. Mueva los topes-guía deslizantes izquierdo y derecho
hacia fuera para que no toquen el ensamblaje de la sierra
y fíjelos de nuevo (vea la figura 51).
2. Levante la palanca de fijación de bisel por encima de la
altura de la mesa con la mano izquierda.
3. Agarre el mango principal con la mano izquierda e incline
el ensamblaje de la sierra ligeramente hacia la izquierda
mientras rota el pomo selector del intervalo de bisel ac-
cionado por resorte con la mano derecha para que el in-
dicador del pomo señale hacia el cuadrado rojo ubicado
debajo de "Max. Bevel Angle to 47° Left or Right" (Máx-
imo ángulo de bisel a 47° a izquierda o derecha).
4. Una vez que esté en la posición de bisel necesaria, sujete
el cabezal de la sierra con la mano derecha y utilice la
mano izquierda para presionar hacia abajo la palanca de
fijación de bisel por debajo de la altura de la mesa.
NOTA: El pomo selector permanecerá en esta posición de
"sobrecontrol". Gire el pomo ligeramente en el sentido de las
agujas del reloj y se acoplará de vuelta a presión en el inter-
valo de bisel 1 (posición preestablecida).
166
.800.544.2843
Operaciones de la sierra
Cortes en bisel
www.calcert.com
15
10
20
5
25
30
0

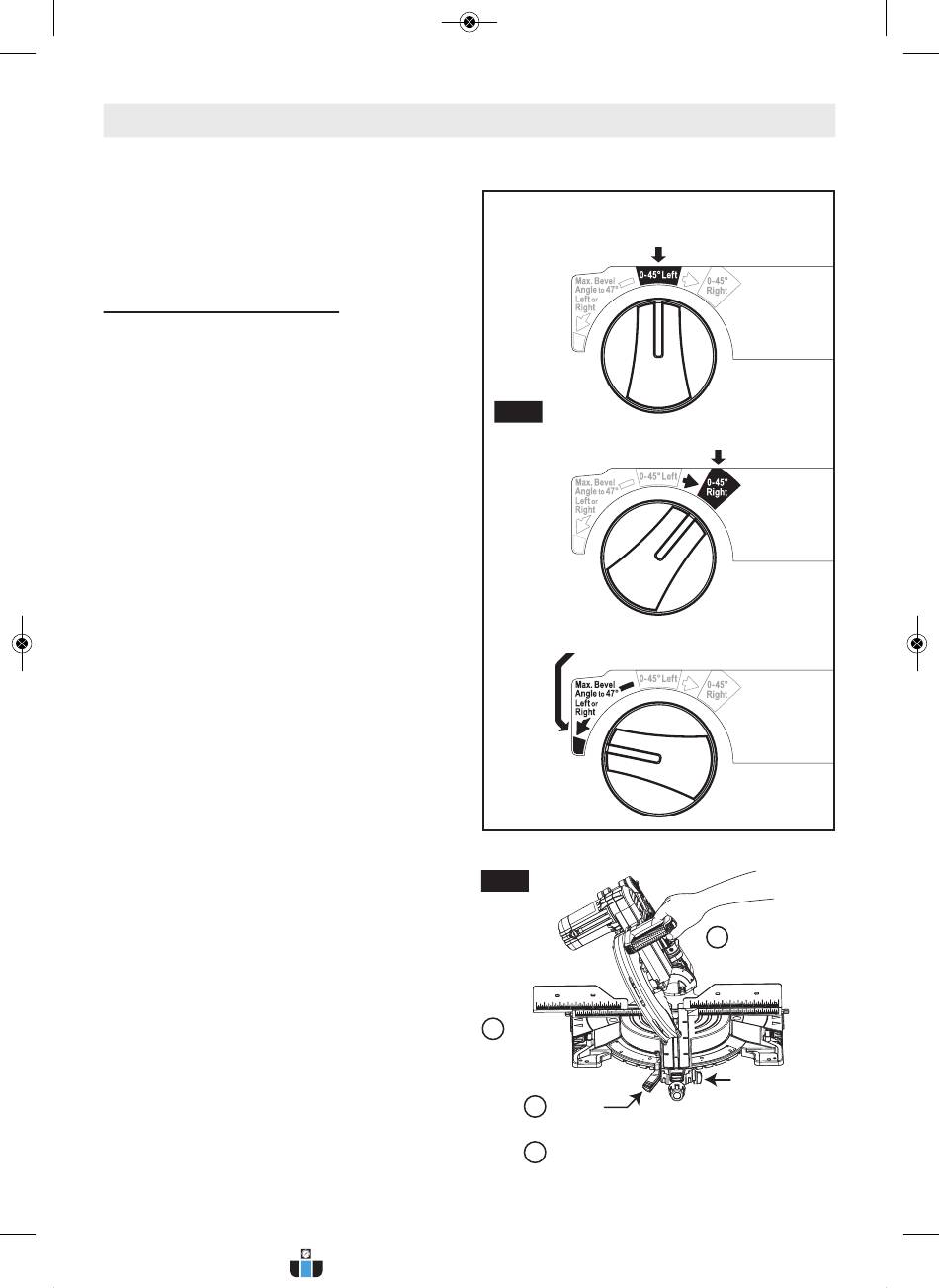

Pomo selector del intervalo de bisel
Intervalo de bisel 1
Fig. 50
Intervalo de bisel 2
Intervalo de bisel 3
Fig. 51
1
MUEVA
el tope-guía
deslizante
2
LEVANTE
la palanca de fijación de bisel
4
PRESIONE HACIA ABAJO
3
INCLINE
el ensamblaje de la sierra
Pomo selector del
intervalo de bisel
