Multifunction Electrical Tester Calibrator
Utilisation de la fonction Courant de fuite
Courant de fuite actif (5322A/VLC uniquement)
Le mode d´étalonnage du courant de fuite actif est utile pour les appareils testés
ne disposant pas de leur propre source de tension. Cette fonction est
uniquement disponible avec les modèles 5322A/VLC.
Contrairement aux modes de courant de fuite passif, par substitution et
différentiel, pour lesquels le produit agit comme une décade de résistance, dans
le mode courant actif, le produit agit comme source de courant pour l´appareil
testé. La source de courant peut avoir une tension maximale comprise entre
50 V et 100 V. Pour rappeler à l´utilisateur la présence de cette tension sur les
bornes de sortie pendant l´étalonnage, le message illustré à la figure 10 s´affiche
chaque fois que le mode de courant de fuite actif est sélectionné.

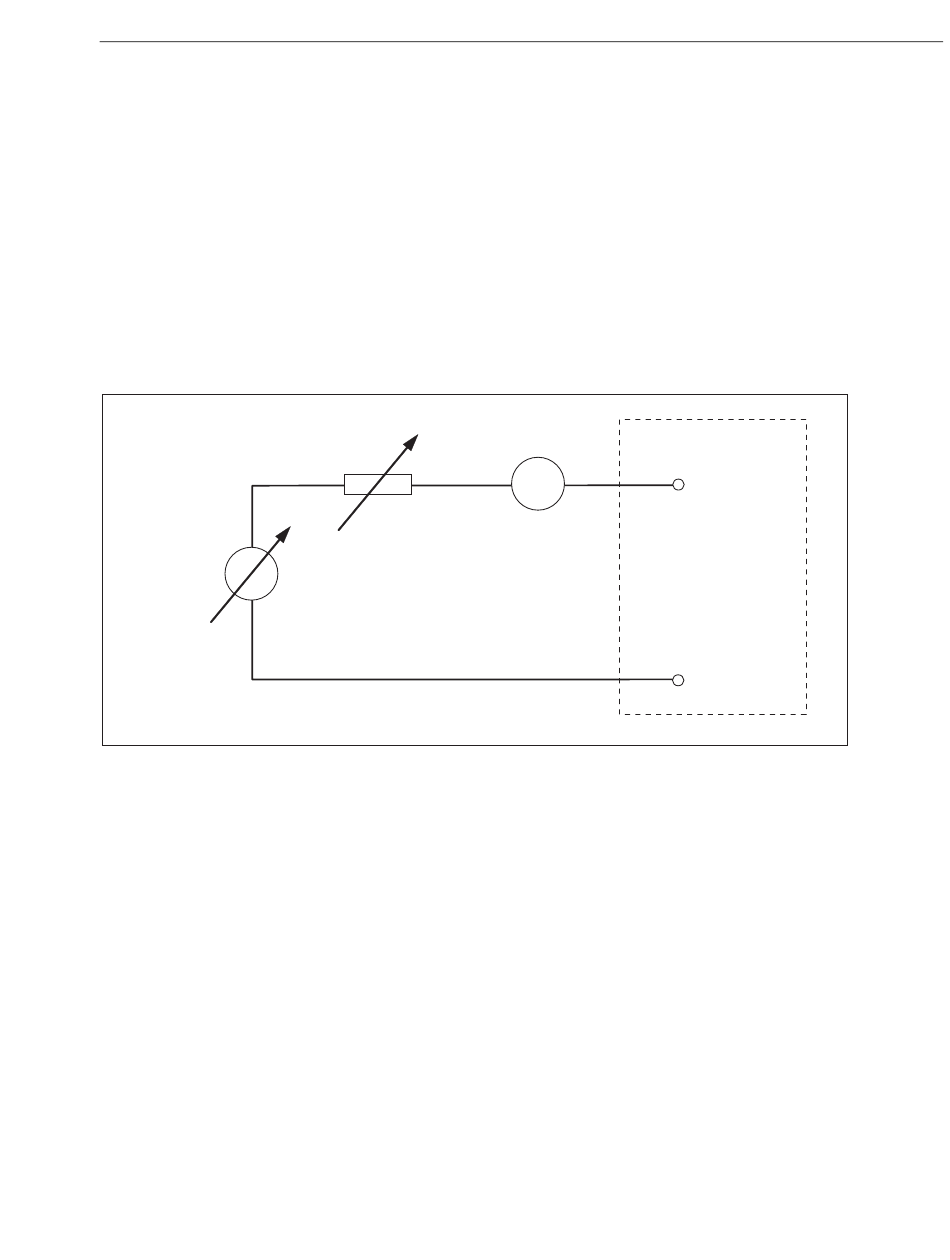

Comme le montre la figure 9, la source de tension, une résistance et
l´ampèremètre sont connectés en série avec les connecteurs de sortie.
Face avant
R
:
~
OUTPUT V, HI
, mA
mA
HI
Source de
tension c.a.
50 - 100 V
LO
ifw016.eps
Figure 9. Schéma simplifié du mode de courant de fuite actif
53
