Mesure du courant de fuite CA
Basé sur le principe de l´induction électromagnétique, le
multimètre possède un transformateur de courant en forme
d´anneau composé d´un bobinage et d´un cœur métalliques.
Le transformateur de courant détecte le champ magnétique
produit par le courant ou par la somme vectorielle des
courants qui circulent dans le conducteur testé. Le
transformateur de courant produit alors un courant
proportionnel à l'intensité de courant qui circule dans le
conducteur.
Pour un test de mesure de courant de fuite CA :
1.
Ouvrez la mâchoire et assurez-vous que la mâchoire est
exempte de poussière, saleté, ou de toute substance
étrangère.
2.
Allumez le multimètre.
3.
Appuyer sur pour sélectionner la fonction A.
4.
Fixez la pince sur l´électrode, le conducteur ou le piquet

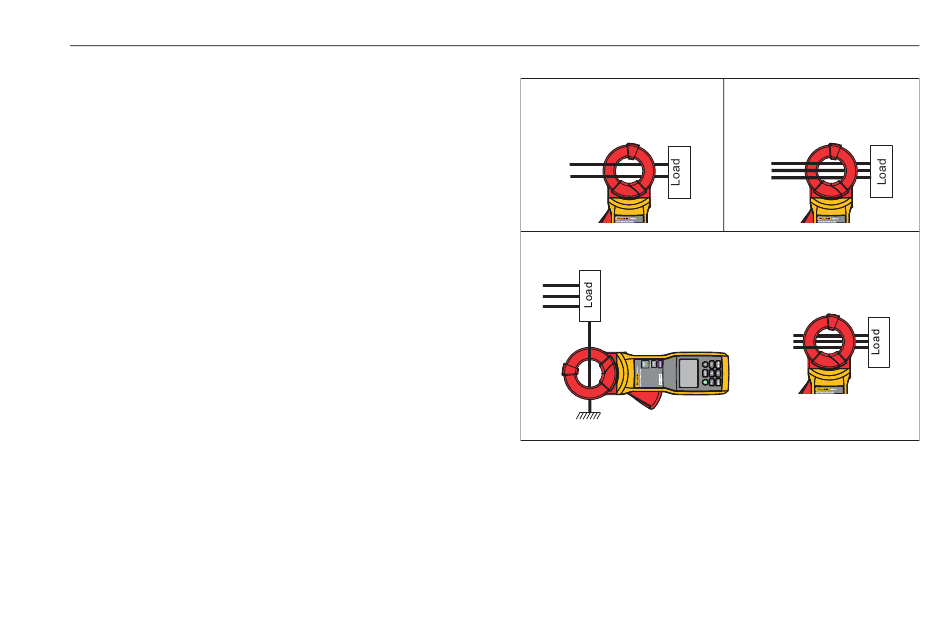

de terre pour effectuer la mesure. La figure 9 montre
plusieurs types de connexion pour une mesure de
courant de fuite CA.
5.
Relevez la valeur du courant de fuite sur l'afficheur.
Monophasé
Circuit à 2 fils
Single-Phase
Two-Wire Circuit
Mesure du courant de charge
Load Current Measurement
Fil de terre
Grounding Wire
Figure 9. Mesure du courant de fuite CA
Earth Ground Clamp
Utilisation du multimètre
Monophasé
Single-Phase
Circuit trifilaire ou
Three-Wire or
trifilaire triphasé
Three-Phase
Three-Wire Circuit
Insérez un seul fil dans les
Insert only one of the wires
mâchoires
through the jaws
15
