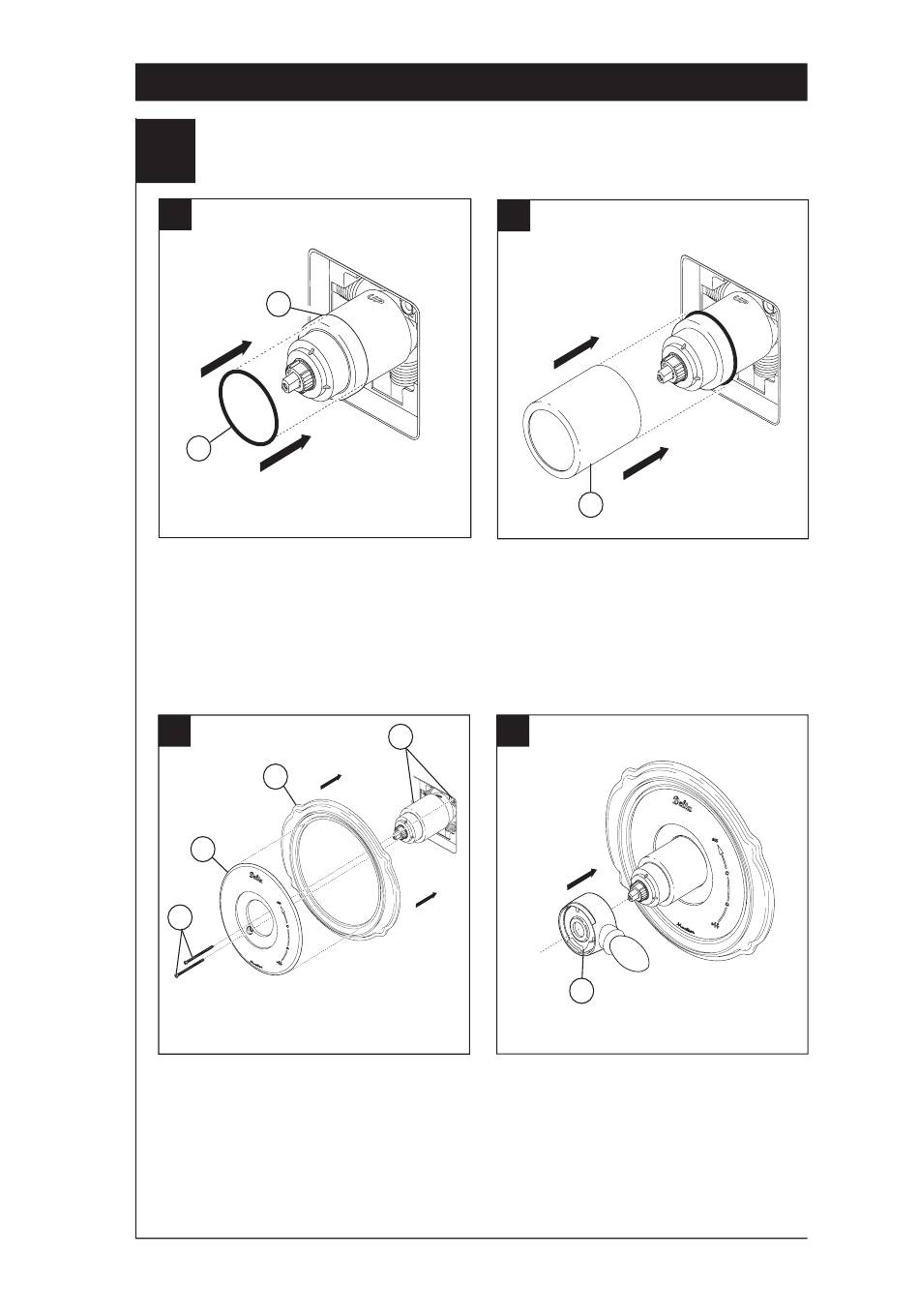

Installation des pièces de finition
3
A.
2
1
Faites glisser le joint torique (1) sur la
cartouche et l'écrou à portée sphérique
(2). Le joint sert de pièce d'espacement
et il stabilise le manchon; il doit se trouver
derrière l'écrou à portée sphérique.
C.
2
1
4
Fixez la rosace (1) et la plaque arrière (2)
(si le modèle que vous installez en
comporte une) sur le support (3) à l'aide
des 2 vis fournies (4). Prenez garde de
serrer les vis de la rosace excessivement.
Installation – Série 17
B.
Faites glisser le manchon (1) sur la
cartouche, le corps et le joint torique.
D.
3
Installez la manette de réglage de débit
(1) de manière qu'elle pointe vers la droite,
puis placez-la en position d'ouverture. NE
LA FIXEZ PAS AVEC LA VIS.
