Delta RP61611s Manuel D'installation
  1. Manuels
  2. Marques
  3. Delta Manuels
  4. Produits de plomberie
  5. RP61611s
  6. Manuel d'installation
Delta RP61611s Manuel D'installation

Delta RP61611s Manuel D'installation

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
51975
51975

Publicité

loading

Manuels Connexes pour Delta RP61611s

Sommaire des Matières pour Delta RP61611s

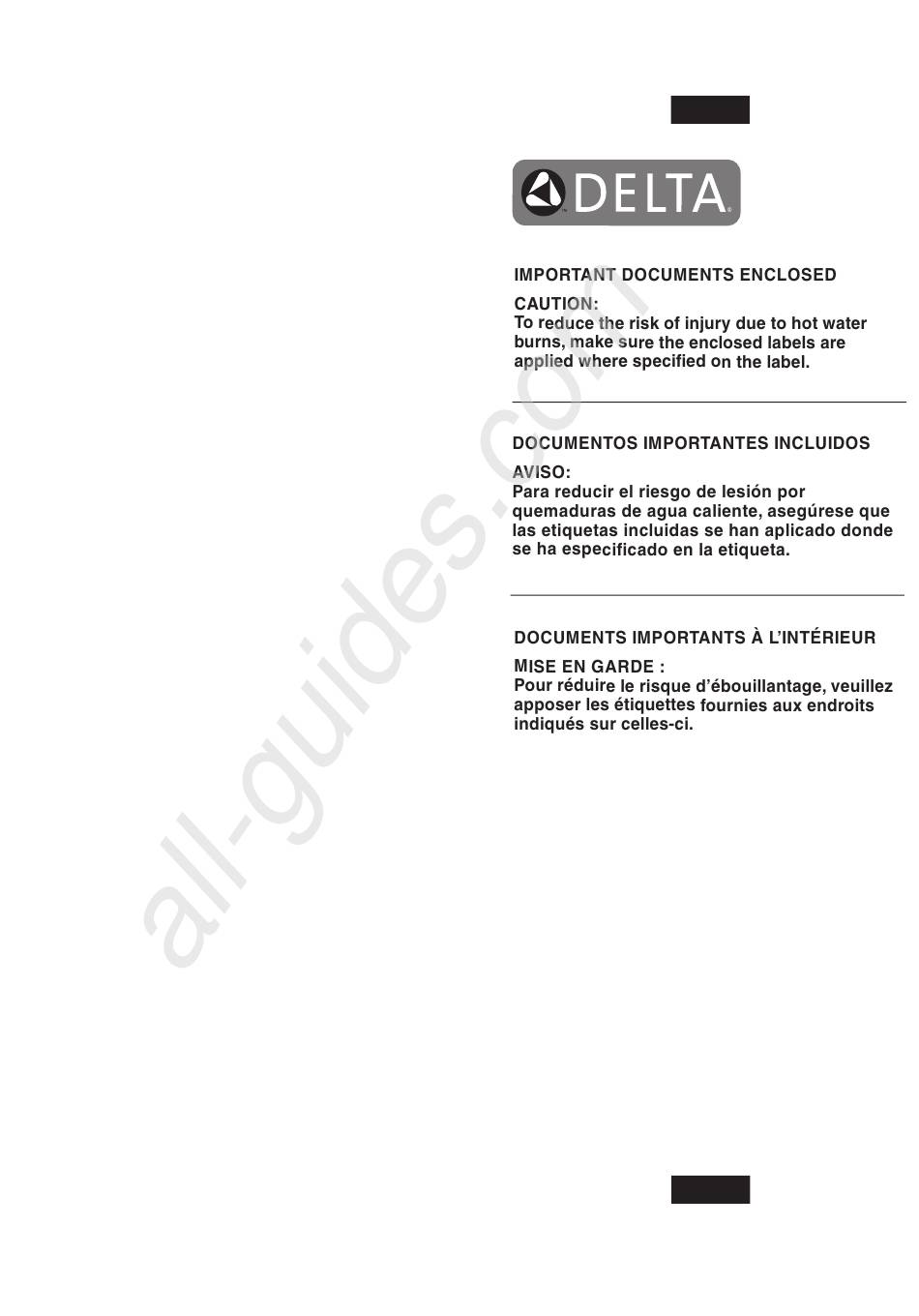

  • Page 1 All manuals and user guides at all-guides.com 51975 51975...
  • Page 2 Failure to re-adjust the valve please consult the installation instruction sheet provided with this valve or call 1-800-345-DELTA. may result in hot water burns or extreme cold resulting from variations in...
  • Page 3 When this type of page 14 (17T series) and if still uncertain, call us device shuts off the water flow, it can defeat at 1-800-345-DELTA. the ability of the valve to balance the hot and After installation and adjustment, you must affix cold water pressures.
  • Page 4 1-800-345- & business usage, whose purchasers are DELTA (in the U.S. and Canada) or by writing to: hereby extended a five year limited warranty from the date of purchase, with all other terms of...
  • Page 5 All manuals and user guides at all-guides.com 13 / 14 Series Installation Cartridge Installation Turn off water supplies. Remove Rotate the cartridge (1) so the words cover (1), bonnet nut (2) and test cap (3) “hot side” (2) appear on the left. Insert from the body.
  • Page 6 All manuals and user guides at all-guides.com 13 / 14 Series Installation Showerhead and Tub Spout Installation FOR SHOWERHEAD INSTALLATION: Connect top outlet (1) to shower arm (2) with proper fittings. To prevent damage to finish on shower arm, insert wall end of shower arm into shower flange (3) before screwing arm into riser connection.
  • Page 7 All manuals and user guides at all-guides.com 13 / 14 Series Installation 13 / 14 Series Installation Adjusting the Rotational Limit Stop Hotter Disc Stem 1st Position Rotational Limit Stop IMPORTANT: for a comfortable bath or shower is typically The Rotational Limit Stop is used to limit the between 90°F - 110°F.
  • Page 8 All manuals and user guides at all-guides.com 13 / 14 Series Installation Trim Installation Slide O-ring (1) over cartridge and the If your model requires a spacer (1), insert bonnet nut (2). The O-ring, which acts as it into the sleeve (2) and push it to the a spacer to steady the sleeve, should rest front.
  • Page 9 All manuals and user guides at all-guides.com 17 Series Installation Cartridge Installation Turn off water supplies. Remove Insert adapter assembly (1) into valve cover (1), bonnet nut (2) and test cap (3) body. Make sure the adapter assembly from the body. If this is not a thin wall is correctly positioned and is pressed all mounting, the entire plasterguard (4) the way down inside body.
  • Page 10 All manuals and user guides at all-guides.com 17 Series Installation Showerhead and Tub Spout Installation FOR SHOWERHEAD INSTALLATION: Connect top outlet (1) to shower arm (2) with proper fittings. To prevent damage to finish on shower arm, insert wall end of shower arm into shower flange (3) before screwing arm into riser connection.
  • Page 11 All manuals and user guides at all-guides.com 17 Series Installation Trim Installation Slide O-ring (1) over cartridge and the Slide the sleeve (1) over the cartridge, bonnet nut (2). The O-ring, which acts as body and O-ring. Ensure sleeve is properly a spacer to steady the sleeve, should rest positioned over the front of cartridge.
  • Page 12 All manuals and user guides at all-guides.com 17 Series Installation Installation and Adjustment of the Rotational Limit Stop Hotter Place the temperature control knob (1) on volume handle and rotate to the mixed position (if required). DO NOT SECURE WITH SCREW. Turn on water supplies; Colder let the water run until both hot and cold water is as hot/cold as possible.
  • Page 13 All manuals and user guides at all-guides.com 17T Series Installation Cartridge Installation Turn off water supplies. Remove Rotate the cartridge (1) so the word cover (1), bonnet nut (2) and test cap (3) “UP” (2) appears on the top. Insert from the body.
  • Page 14 All manuals and user guides at all-guides.com 17T Series Installation Showerhead and Tub Spout Installation FOR SHOWERHEAD INSTALLATION: Connect top outlet (1) to shower arm (2) with proper fittings. To prevent damage to finish on shower arm, insert wall end of shower arm into shower flange (3) before screwing arm into riser connection.
  • Page 15 All manuals and user guides at all-guides.com 17T Series Installation Valve Trim Installation Slide O-ring (1) over cartridge and the Slide the sleeve (1) over the cartridge, bonnet nut (2). The O-ring, which acts as body and O-ring. Ensure sleeve is properly a spacer to steady the sleeve, should rest positioned over the front of cartridge.
  • Page 16 All manuals and user guides at all-guides.com 17T Series Installation Installation and Adjustment of the Temperature Knob Failure to do so may cause injury. Adjust temperature limit stop! Turn on than 120° or the lower temperature water supplies; let the water run at both mandated by your local plumbing code).
  • Page 17 All manuals and user guides at all-guides.com 13/14 Series Maintenance Faucet leaks from tub spout/showerhead: a screwdriver. Place handle on stem and rotate SHUT OFF WATER SUPPLIES. counterclockwise approximately 1/4 turn after the Replace seats and springs–Repair stop has been contacted. Lift valve cartridge out Kit RP4993.
  • Page 18 All manuals and user guides at all-guides.com Cartridge Summary Reference Sheet Replacement cartridges Units shipped in March Units shipped before shipped in July 2006 2006 and after. March 2006. and after. MultiChoice 13/14 Monitor 1300/1400 ® Monitor 1300/1400 ® ® Longer Shorter Lower Housing Shorter Lower Housing...
  • Page 19 (serie 17) o Página 14 (serie 17T) y si todavía no o cierre en cualquiera de las tomas de esta está seguro, llámenos al 1-800-345-DELTA. válvula. Cuando este tipo de aparato cierra el Después de hacer la instalación y el ajuste,...
  • Page 20 All manuals and user guides at all-guides.com Garantía Limitada De Por Vida de la Llave y su Acabado Todas las piezas y acabados de la llave Delta CUALQUIER OTRO TIPO DE PÉRDIDA O ® están garantizados al consumidor comprador DAÑOS ESTÁN EXCLUÍDOS. Prueba de...
  • Page 21 All manuals and user guides at all-guides.com Instalación de las Series 13 / 14 Instalación del Cartucho Cierre los suministros de agua. Quite la Gire el cartucho (1) de manera que las palabras cubierta (1), la tuerca tapa (2) y la tapa de ‘hot side’...
  • Page 22 All manuals and user guides at all-guides.com Instalación de las Series 13 / 14 Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera PARA LAS INSTALACIONES DE LAS CABEZAS DE REGADERA: Conecte la toma de salida de agua superior (1) al brazo de la regadera (2) con los accesorios apropiados.
  • Page 23 All manuals and user guides at all-guides.com Instalación de las Series 13 / 14 El Ajuste del Tope que Limita la Rotación Más Caliente Disco Unidad del Vástago Posición Primera Tope de Limite de Girar invierno, la temperatura del agua fría es más IMPORTANTE: fría que durante el verano resultando en tem- El Ajuste del Tope que Limita la Rotación...
  • Page 24 All manuals and user guides at all-guides.com Instalación de las Series 13 / 14 Instalación Final Deslice el aro O (1) sobre el cartucho y la Si su modelo requiere un separador (1), tuerca tapa (2). El aro O, el cual funciona insértelo en la manga (2) y empújelo hacia el como un separador para estabilizar la manga, frente.
  • Page 25 All manuals and user guides at all-guides.com Instalación de la Serie 17 Instalación del Cartucho Introduzca el adaptador (1) en la válvula. Cierre los suministros de agua. Quite la Asegúrese que el adaptador estén cubierta (1), la tuerca tapa (2) y la tapa de correctamente colocados dentro de los prueba (3).
  • Page 26 All manuals and user guides at all-guides.com Instalación de la Serie 17 Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera PARA LAS INSTALACIONES DE LAS CABEZAS DE REGADERA: Conecte la toma de salida de agua superior (1) al brazo de la regadera (2) con los accesorios apropiados.
  • Page 27 All manuals and user guides at all-guides.com Instalación de la Serie 17 Instalación Final Deslice la manga (1) sobre el cartucho, el Deslice el aro O (1) sobre el cartucho y la cuerpo de la pieza y el aro O. tuerca tapa (2).
  • Page 28 All manuals and user guides at all-guides.com Instalación de la Serie 17 Instalación y Ajuste del Tope que Limita la Rotación Más Caliente Instalación y Ajuste del Tope que Limita la Rotación Coloque la perilla para el control de la temperatura (1) en la manija para controlar el volumen y gire a la posición mixta (si se requiere).
  • Page 29 All manuals and user guides at all-guides.com Instalación de la Serie 17T Instalación del Cartucho Cierre los suministros de agua. Quite la Gire el cartucho (1) de manera que la palabra cubierta (1), la tuerca tapa (2) y la tapa de “UP”...
  • Page 30 All manuals and user guides at all-guides.com Instalación de la Serie 17T Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera PARA LAS INSTALACIONES DE LAS CABEZAS DE REGADERA: Conecte la toma de salida de agua superior (1) al brazo de la regadera (2) con los accesorios apropiados.
  • Page 31 All manuals and user guides at all-guides.com Instalación de la Serie 17T Instalación Final Deslice el aro O (1) sobre el cartucho y la Deslice la manga (1) sobre el cartucho, el tuerca tapa (2). El aro O, el cual funciona cuerpo de la pieza y el aro O.
  • Page 32 All manuals and user guides at all-guides.com Instalación de la Serie 17T Instalación y Ajuste del Pomo de Temperatura El no hacerlo puede causar lesión. ¡Ajuste el tope del límite de temperatura! más baja autorizada por su código local de Abra los suministros de agua;...
  • Page 33 All manuals and user guides at all-guides.com Mantenimiento de las Series 13 / 14 La llave tiene fugas de agua en la bonete. No se debe quitar el cartucho de válvula del cuerpo con atornillador. Ponga el maneral salida de tina/cabeza deregadera– encima el vástago y giralo en el sentido contrario CIERRE LOS SUMINISTROS DE AGUA.
  • Page 34 All manuals and user guides at all-guides.com Hoja resumen de referencia para el cartucho Los cartuchos del reem- Unidades enviadas antes de Unidades enviadas en plazo enviaron en julio de Marcha de 2006. Marcha de 2006 y después. 2006 y después. Nuevo Viejo MultiChoice...
  • Page 35 MISE EN GARDE – N’installez pas de dispositif persiste, et si cette incertitude persiste, d’arrêt sur une sortie quelconque de ce robinet. appelez-nous au 1-800-345-DELTA. En interrompant l’écoulement de l’eau, ce Après avoir terminé l’installation et le réglage, vous dispositif peut empêcher le robinet d’équilibrer devez inscrire, sur l’étiquette de mise en garde...
  • Page 36 Mexique. REMPLACEMENT D'UN ÉLÉMENT AINSI QUE © 2009 Division de Masco Indiana Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF Toutes les pièces des robinets ultra-robustes IMPLICITE DE QUALITÉ MARCHANDE OU Delta de la série HDF sont protégées contre D’ADÉQUATION DU PRODUIT AVEC UN...
  • Page 37 All manuals and user guides at all-guides.com Installation – Séries 13 et 14 Installation de la cartouche Tournez la cartouche (1) de sorte que la Interrompez l’arrivée d’eau. Enlevez le mention « hot side » (2) se trouve du côté couvercle (1), l’écrou à...
  • Page 38 All manuals and user guides at all-guides.com Installation – Séries 13 et 14 Installation de la pomme de douche et du bec de baignoire INSTALLATION DE LA POMME DE DOUCHE : Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à...
  • Page 39 All manuals and user guides at all-guides.com Installation – Séries 13 et 14 Réglage de la butée anti-échaudage Plus chaude Disque Obturateurs 1ère Position Butée anti-échaudage IMPORTANT : en hiver qu’en été, ce qui peut entraîner une La butée antiéchaudage sert à limiter la variation de la température à...
  • Page 40 All manuals and user guides at all-guides.com Installation – Séries 13 et 14 Installation des pièces de finition Faites glisser le joint torique (1) sur la Si le modèle que vous installez nécessite cartouche et l’écrou à portée sphérique une pièce d’espacement (1), introduisez- (2).
  • Page 41 All manuals and user guides at all-guides.com Installation – Série 17 Installation de la cartouche. Interrompez l’arrivée d’eau. Enlevez le Introduisez l’adaptateur (1) dans le corps couvercle (1), l’écrou à portée sphérique (2) de la soupape. Assurez-vous que les et le capuchon d’essai (3) du corps. joints toriques (2) sont positionnés Si vous n’installez pas l’appareil dans une correctement dans les trous à...
  • Page 42 All manuals and user guides at all-guides.com Installation – Série 17 Installation de la pomme de douche et du bec de baignoire INSTALLATION DE LA POMME DE DOUCHE : Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à...
  • Page 43 All manuals and user guides at all-guides.com Installation – Série 17 Installation des pièces de finition Faites glisser le joint torique (1) sur la Faites glisser le manchon (1) sur la cartouche et l’écrou à portée sphérique cartouche, le corps et le joint torique. (2).
  • Page 44 All manuals and user guides at all-guides.com Installation – Série 17 Installation et réglage de la butée anti-échaudage Plus Chaud Placez le bouton de réglage de température (1) sur la manette de réglage de débit et tournez-le jusqu’à la position de mélange (au besoin).
  • Page 45 All manuals and user guides at all-guides.com Installation – Série 17T Installation de la cartouche. Interrompez l’arrivée d’eau. Enlevez le Tournez la cartouche (1) de sorte que le couvercle (1), l’écrou à portée sphérique (2) mot « UP » (2) se trouve sur le dessus. Introduisez la cartouche dans le corps de et le capuchon d’essai (3) du corps.
  • Page 46 All manuals and user guides at all-guides.com Installation – Série 17T Installation de la pomme de douche et du bec de baignoire INSTALLATION DE LA POMME DE DOUCHE : Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à...
  • Page 47 All manuals and user guides at all-guides.com Installation – Série 17T Installation des pièces de finition Faites glisser le joint torique (1) sur la Faites glisser le manchon (1) sur la cartouche et l’écrou à portée sphérique cartouche, le corps et le joint torique. (2).
  • Page 48 All manuals and user guides at all-guides.com Installation – Série 17T Installation et réglage du bouton de température Il y a risque de blessure si le bouton de température n’est pas réglé. Réglez la butée limitatrice de température! 120 degrés ou la valeur autorisée par les Rétablissez l’alimentation en eau.
  • Page 49 All manuals and user guides at all-guides.com Maintenance – Séries 13 et 14 Le robinet fuit par le bec ou la pomme de contact des butées. Soulever la cartouche pour la douche. COUPER L’EAU. retirer du corps. 3. Pour déposer les sièges et les ressorts, Remplacer les sièges et les ressorts (kit de réparation RP4993.
  • Page 50 All manuals and user guides at all-guides.com Fiche de référence sommaire de la cartouche Les cartouches de rechange Unités expédiées en Unités expédiées avant se sont transportées en Mars 2006 et après. Mars 2006. juillet 2006 et ensuite. Nouveau Vieux MultiChoice 13/14 Monitor...
  • Page 51 All manuals and user guides at all-guides.com T13020, T13022, T13122, T13222, T13420, T13420-H20 & T13422 Models / Modelos / Modèles RP38357s RP40594s RP6023s RP38452s Showerhead Showerhead Shower Arm Shower Flange Cabeza de Rogadora Cabeza de Rogadora Brazo de Pestaña de la Rogadora Pomme de Douche Pomme de Douche la Rogadora...
  • Page 52 All manuals and user guides at all-guides.com T13090, T13091, T13290, T13291, T13490 & T13491 Models / Modelos / Modèles RP38357 RP6023 RP40594 RP43381 RP6025 Showerhead Shower Arm Showerhead Showerhead Shower Flange Cabeza de Rogadora Cabeza de Rogadora Cabeza de Rogadora Brazo de Pestaña de Pomme de Douche...
  • Page 53 All manuals and user guides at all-guides.com T14130, T14230 & T14430 Models / Modelos / Modèles RP38452s† Shower Flange Pestaña de la Rogadora Collerette RP40594s RP6023s Showerhead Shower Arm RP19809s Cabeza de Rogadora Brazo de la Rogadora Escutcheon Pomme de Douche Tuyau de Pomme de Douche Roseta Rosace avec Orifice...
  • Page 54 All manuals and user guides at all-guides.com T14038, T14238 & T14438 Models / Modelos / Modèles RP46384s RP6023s RP41589s RP6025s Showerhead Shower Arm Showerhead Shower Flange Cabeza de Rogadora Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Pomme de Douche Tuyau de Pomme de Douche...
  • Page 55 All manuals and user guides at all-guides.com T14140, T14240 & T14440 Models / Modelos / Modèles RP42578s RP6023s RP38452s Showerhead Shower Arm Shower Flange Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Collerette Tuyau de Pomme de Douche s Specify Finish RP43232s Especifíque el Acabado...
  • Page 56 All manuals and user guides at all-guides.com T14051, T14251 & T14451 Models / Modelos / Modèles RP6023s RP52143s RP51032s RP52144s Shower Arm Showerhead Showerhead Shower Flange Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Cabeza de Rogadora Tuyau de Pomme de Douche Pomme de Douche Pomme de Douche...
  • Page 57 All manuals and user guides at all-guides.com T14155, T14255 & T14455 Models / Modelos / Modèles RP34355s RP6023s RP34356s† RP54752s Showerhead Shower Arm Shower Flange Showerhead Cabeza de Rogadora Pestaña de la Rogadora Brazo de la Rogadora Cabeza de Rogadora Pomme de Douche Collerette Tuyau de Pomme de Douche...
  • Page 58 All manuals and user guides at all-guides.com T14169, T14269 & T14469 Models / Modelos / Modèles RP43164s RP6023s RP6025s Showerhead Shower Arm Shower Flange Cabeza de Rogadora Pestaña de la Rogadora Brazo de la Rogadora Pomme de Douche Tuyau de Pomme de Douche Collerette RP43163s Escutcheon...
  • Page 59 All manuals and user guides at all-guides.com T14178, T14278 & T14478 Models / Modelos / Modèles RP41589s RP54752s RP6023s RP38452s Showerhead Showerhead Shower Arm Shower Flange Cabeza de Rogadora Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Pomme de Douche Tuyau de Pomme de Douche...
  • Page 60 All manuals and user guides at all-guides.com T14082, T14085, T14185, T14282, T14285, T14482 & T14485 Models / Modelos / Modèles RP46870s Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche RP40592s Shower Flange RP40593s Pestaña de la Rogadora RP48590s RP46384s Shower Arm...
  • Page 61 All manuals and user guides at all-guides.com T14086, T14186, T14286 & T14486 Models / Modelos / Modèles RP46872s RP51032s RP40593s Shower Flange Showerhead Shower Arm Pestaña de la Rogadora Cabeza de Rogadora Brazo de la Rogadora Collerette Pomme de Douche Tuyau de Pomme de Douche RP46870s Shower Arm...
  • Page 62 All manuals and user guides at all-guides.com T14092, T14292 & T14492 Models / Modelos / Modèles RP61265s RP61266s RP6023s Showerhead Shower Arm Shower Flange Cabeza de Rogadora Pestaña de la Rogadora Brazo de la Rogadora Pomme de Douche Tuyau de Pomme de Douche Collerette RP61267s Escutcheon...
  • Page 63 All manuals and user guides at all-guides.com Modèles T17030, T17130, T17230 & T17430 Models / Modelos / RP40594s RP6023s RP6025s† Showerhead Shower Arm Shower Flange Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Tuyau de Pomme de Douche Collerette s Specify Finish Especifíque el Acabado...
  • Page 64 All manuals and user guides at all-guides.com T17038, T17238 & T17438 Models / Modelos / Modèles RP6025s RP51305s RP6023s RP46384s Shower Flange Showerhead Shower Arm Showerhead Pestaña de la Rogadora Cabeza de Rogadora Brazo de la Rogadora Cabeza de Rogadora Tuyau de Pomme de Douche Collerette Pomme de Douche...
  • Page 65 All manuals and user guides at all-guides.com T17140, T17240 & T17440 Models / Modelos / Modèles RP42578s RP6023s RP38452s Showerhead Shower Arm Shower Flange Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Tuyau de Pomme de Douche Collerette s Specify Finish Especifíque el Acabado...
  • Page 66 All manuals and user guides at all-guides.com T17051, T17251, & T17451 Models / Modelos / Modèles RP52143s RP51032s RP6023s RP52144s Showerhead Showerhead Shower Arm Shower Flange Cabeza de Rogadora Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Pomme de Douche Tuyau de Pomme de Douche...
  • Page 67 All manuals and user guides at all-guides.com T17155, T17255 & T17455 Models / Modelos / Modèles RP34355s RP51032s RP6023s RP34356s† Showerhead Showerhead Shower Arm Shower Flange Cabeza de Rogadora Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Pomme de Douche Tuyau de Pomme de Douche...
  • Page 68 All manuals and user guides at all-guides.com T17078, T17278 & T17478 Models / Modelos / Modèles RP51305s RP51032s RP6023s RP6025s Showerhead Showerhead Shower Arm Shower Flange Cabeza de Rogadora Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Pomme de Douche Pomme de Douche Tuyau de Pomme de Douche...
  • Page 69 All manuals and user guides at all-guides.com T17082, T17085, T17282, T17285, T17482 & T17485 Models / Modelos / Modèles RP40592s Shower Flange RP48590s RP46384s Pestaña de la Rogadora Showerhead Showerhead RP40593s Collerette Cabeza de Rogadora Cabeza de Rogadora Shower Arm Pomme de Douche Pomme de Douche Brazo de la Rogadora...
  • Page 70 All manuals and user guides at all-guides.com T17086, T17286, & T17486 Models / Modelos / Modèles RP49760s RP46870s RP46872s RP51032s Showerhead Shower Arm Shower Flange Showerhead Cabeza de Rogadora Brazo de la Rogadora Pestaña de la Rogadora Cabeza de Rogadora Pomme de Douche Tuyau de Pomme de Douche Collerette...
  • Page 71 All manuals and user guides at all-guides.com T17092, T17292 & T17492 Models / Modelos / Modèles RP61265s RP61266s RP6023s Showerhead Shower Flange Shower Arm Cabeza de Rogadora Pestaña de la Rogadora Brazo de la Rogadora Pomme de Douche Collerette Tuyau de Pomme de Douche RP196s Trim Screws/Atornillos de Franja/Vis de Finition...
  • Page 72 All manuals and user guides at all-guides.com T17T030, T17T230 & T17T430 Models / Modelos / Modèles RP38452s Shower Flange Pestaña de la Regadera RP40593 Collerette Shower Arm RP48686s Brazo de Regadera Showerhead Tuyau de Pomme de Douche Cabeza de Regadera Pomme de Douche RP47201 Cartridge Assembly...
  • Page 73 All manuals and user guides at all-guides.com T17T038, T17T238 & T17T438 Models / Modelos / Modèles RP6023 RP51305s RP6025s Shower Arm Showerhead Shower Flange Brazo de Regadera Cabeza de Regadera Pestaña de la Regadera Tuyau de Pomme de Douche Pomme de Douche Collerette RP47201 Cartridge Assembly...
  • Page 74 All manuals and user guides at all-guides.com T17T040, T17T240 & T17T440 Models / Modelos / Modèles RP38452s Shower Flange Pestaña de la Regadera Collerette RP40593 RP42578s Shower Arm Showerhead Brazo de Regadera Tuyau de Pomme de Douche Cabeza de Regadera Pomme de Douche RP40590s Trim Ring...
  • Page 75 All manuals and user guides at all-guides.com T17T051, T17T251 & T17T451 Models / Modelos / Modèles RP6023 RP52143s RP52144s Shower Arm Showerhead Shower Flange Brazo de Regadera Cabeza de Regadera Pestaña de la Regadera Tuyau de Pomme de Douche Pomme de Douche Collerette RP47201 Cartridge Assembly...
  • Page 76 All manuals and user guides at all-guides.com T17T055, T17T255 & T17T455 Models / Modelos / Modèles RP34356s Shower Flange Pestaña de la Regadera RP40593 Collerette Shower Arm Brazo de Regadera RP34355s Tuyau de Pomme de Douche Showerhead Cabeza de Regadera Pomme de Douche RP34359s Trim Ring...
  • Page 77 All manuals and user guides at all-guides.com T17T078, T17T278 & T17T478 Models / Modelos / Modèles RP6023 RP6025s RP51305s Shower Arm Shower Flange Showerhead Brazo de Regadera Cabeza de Regadera Pestaña de la Regadera Tuyau de Pomme de Douche Collerette Pomme de Douche RP47201 Cartridge Assembly...
  • Page 78 Poignée RP40625s Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/ Botón Desviador de Alzar Bec/avec dérivation à tirette RP61611s RP53415s Temperature Knob, Cover & Screw Temperature Knob, Perilla de la Temperatura, Cubierta y Tornillo Cover & Screw Poigneé de Réglage de Température et Vis...
  • Page 79 All manuals and user guides at all-guides.com T17T086, T17T286 & T17T486 Models / Modelos / Modèles RP49760s RP46870 RP46872s Showerhead Shower Arm Shower Flange Brazo de Regadera Cabeza de Regadera Pestaña de la Regadera Tuyau de Pomme de Douche Pomme de Douche Collerette RP47201 Cartridge Assembly...
  • Page 80 All manuals and user guides at all-guides.com T17T092, T17T292 & T17T492 Models / Modelos / Modèles RP61266s RP61273 RP61274s Shower Flange Shower Arm Showerhead Brazo de Regadera Pestaña de la Regadera Cabeza de Regadera Tuyau de Pomme de Douche Collerette Pomme de Douche RP47201 Cartridge Assembly...
  • Page 81 All manuals and user guides at all-guides.com Notes / Notas / Notes...
  • Page 82 All manuals and user guides at all-guides.com Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280...
