Installation – Séries 13 et 14
Installation des pièces de finition
4
A.
2
1

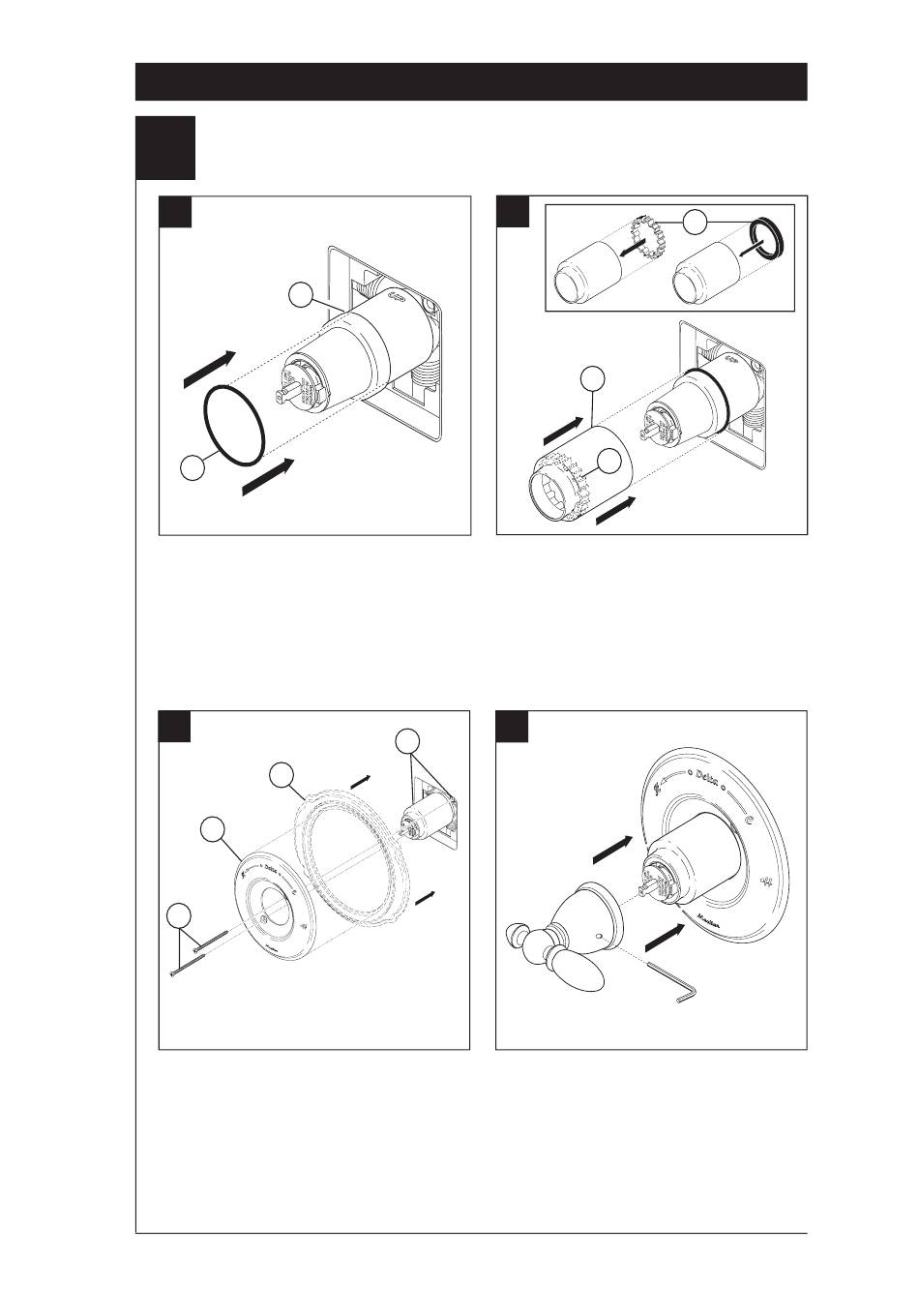

Faites glisser le joint torique (1) sur la
cartouche et l'écrou à portée sphérique
(2). Le joint sert de pièce d'espacement
et il stabilise le manchon; il doit se trouver
derrière l'écrou à portée sphérique.
C.
2
1
4
Fixez la rosace (1) et la plaque arrière (2)
(si le modèle que vous installez en
comporte une) sur le support (3) à l'aide
des 2 vis fournies (4). Prenez garde de
serrer les vis de la rosace excessivement.
B.
Si le modèle que vous installez nécessite
une pièce d'espacement (1), introduisez-
la dans le manchon (2) et poussez-la vers
l'avant. Faites glisser le manchon sur la
cartouche, le corps et le joint torique.
D.
3
Montez la manette sur la tige et bloquez-la
en place en serrant la vis de calage avec
une clé Allen.
6
1
2
1
