Models/Modelos/Modèles
RP291, RP391 & RP691
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
For easy installation of your Delta
bath waste you will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and maintenance
information.
Para instalación fácil de su desagüe
Delta de bañera necesitará:
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
Pour faciliter l'installation de votre
renvoi d'eau et trop-plein de baignoire
Delta, vous aurez besoin de ce qui suit:
• LIRE TOUTES les instructions avant de déb-
uter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
www.deltafaucet.com

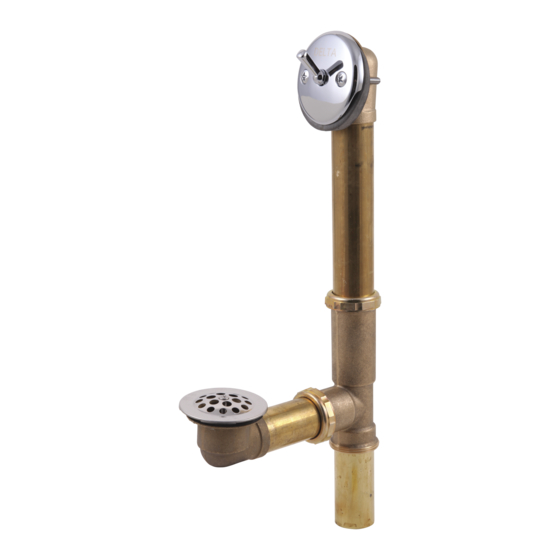

COMPLETE BATH WASTES
17853
DESAGÜES COMPLETOS
PARA BAÑOS
RENVOIS POUR BAIGNOIRE
COMPLETS
You may need/Usted puede necesitar/
Articles dont vous pouvez avoir besoin:
T E FLO N
1
T E FLO N
9/22/15 Rev. E

Publicité

loading

Sommaire des Matières pour Delta RP291

  • Page 1 T E FLO N Pour faciliter l’installation de votre renvoi d’eau et trop-plein de baignoire Delta, vous aurez besoin de ce qui suit: • LIRE TOUTES les instructions avant de déb- uter; • LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et d’entretien;...
  • Page 2 Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL, la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución...
  • Page 3 RP291, RP691 TRIP LEVER–BRASS PALANQUITA DE DESENGANCHE–BRONCE LEVIER–LAITON Retainer Wire Clevis Alambre de Retención Barra con Horquilla Fil de retenue RP7420 Feuillard Beveled Gasket Empaque Biselado Cotter Pin Joint oblique Chaveta de Dos Patas Goupille fendue RP31555s Overflow Plate & Screws...
  • Page 4 RP391 TRIP WASTE–POLYPROPYLENE PALANQUITA DE DESENGANCHE–POLIPROPILENO LEVIER–POLYPROPYLÈNE RP7420 Beveled Gasket Clevis Empaque Biselado Barra con Joint oblique Horquilla Cotter Pin Feuillard Chava de RP31555s Dos Patas Overflow Plate & Screws Goupille fen- Chapa de Desborde y Tornillos Tub Tacks Plaque de trop-plein et Vis Tachuelas Cornières de RP6404s...
  • Page 5 Apply silicone to underside of waste plug From underneath tub, slip black gasket Remove old bath waste. Clean drain (1) and (1) and insert into drain hole. (1) onto waste plug (2). Screw the overflow hole (2) of any accumulated buildup. waste plug into drain ell (3).
  • Page 6 Retaining Tub Tacks Wire Assemble beveled gasket (1) to overflow ell (2), and Assemble plunger assembly (1) as Attach tee (1) to drain and adjust to fit angle of tub. Slide coupling nuts shown. To install plunger linkage to overflow ell. Do not tighten &...
  • Page 7 Install dome strainer (1) to waste plug (2) with Insert plunger assembly (1) into overflow ell Check for leaks at arrows. Tighten coupling screw (3). Turn water supplies on. Run water (2). Attach clevis (3) to overflow plate with nuts if necessary. Your installation is complete. into tub and drain.
  • Page 8 Notes / Notas / Notes 17853 Rev. E...
