Instalación de las Series 13 / 14
Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera
2
A.
2
PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA: Refiérase a las instrucciones
para la instalación suministradas con su surtidor. No conecte los surtidores para las instalacio-
nes en las superficies horizontales en las válvulas dentro de las paredes. No use las regaderas
de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use
la tubería PEX como tubería entre la válvula y el surtidor de la bañera.
B-1
2
B-2
B-3

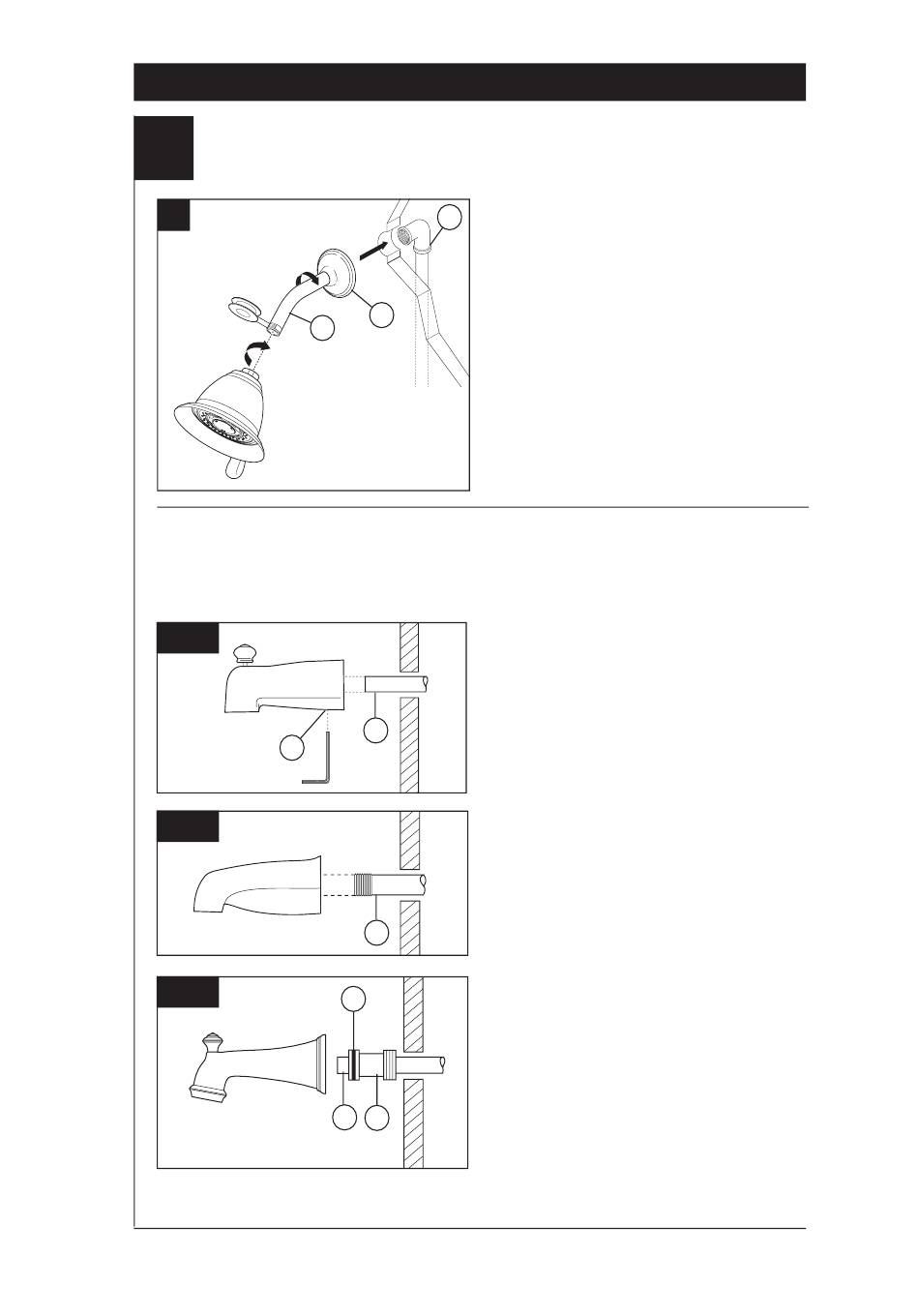

PARA LAS INSTALACIONES DE LAS
1
CABEZAS DE REGADERA:
la toma de salida de agua superior (1) al
brazo de la regadera (2) con los accesorios
apropiados. Para prevenir daño al acabado
del brazo de la regadera, introduzca el
extremo que va hacia la pared del brazo
3
de la regadera dentro del reborde (3) antes
de atornillar el brazo en la conexión de
la tubería vertical. Aplique cinta Teflon
los enrosques de la tubería. No apriete
demasiado la cabeza de la regadera.
Instalación deslizable
El tubo de cobre (1) debe ser de1/2" de cobre
nominal. Importante: Si es necesario cortar el
tubo de cobre, el extremo debe biselarse que
quede libre de rebabas para prevenir cortar
o mellar el aro O dentro del tubo de cobre.
1
Deslice el surtidor sobre el tubo de cobre al
ras con la bañera o la superficie de la pared
acabada. Apriete el tornillo de ajuste (2), pero
no apriete demasiado.
Instalación de la tubería de Hierro
IInstale una entrerrosca de tubo enroscado
de 1/2" (13 mm) (1) para extenderse por
delante de la pared acabada. Aplique cinta
Teflon
y atornille el surtidor de la bañera.
1
Instalación de Soldadura de Cobre
Quite el aro O (1) del adaptador (2). Suelde el
1
adaptador al tubo asegurando de mantener
la soldadura lejos de las muesca del aro O.
AVISO: NO SE PERMITE SOLDAR EN EL
DIAMETRO EXTERIOR DEL ADAPTADOR
ADJUNTO A LA MUESCA DEL ARO O. Corte
el tubo (3) y coloque otra vez el aro O en la
3
2
muesca del adaptador de latón. Atornille la
bañera/surtidor al adaptador, asegurando no
dañar el aro O, y apriete a mano bien hasta que
el surtidor quede firmemente contra la pared
acabada y no quede flojo detrás de la pared.
4
a las roscas en la entrerrosca de tubo
®
Conecte
a
®
