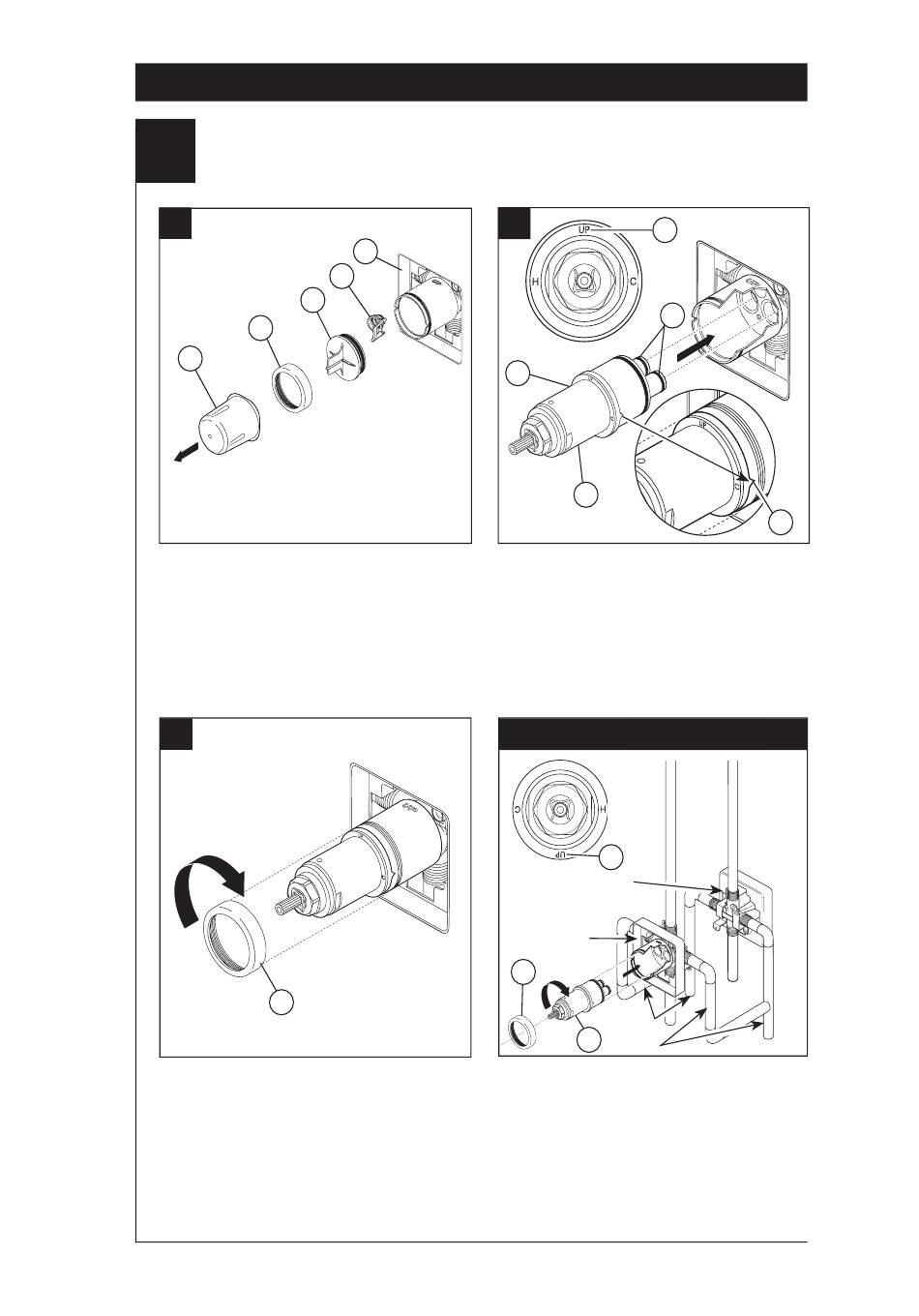

Instalación del Cartucho
1
A.
3
2
1
Cierre los suministros de agua. Quite la
cubierta (1), la tuerca tapa (2) y la tapa de
prueba (3). Si no es para instalar en pared
delgada, puede quitar el protector (4) de
yeso completo. Si la pantalla (5) está en lugar,
quite antes de instalar el cartucho.
C.
1
Deslice la tuerca tapa (1) sobre el cartucho
y enrosque en el cuerpo de la válvula.
Apriete a mano bien.
Instalación de la Serie 17T
B.
4
5
Gire el cartucho (1) de manera que la palabra
"UP" (2) aparezca encima. Introduzca el
cartucho en el cuerpo de la válvula como se
muestra. Asegúrese que los tubos del cartucho
y los aros O (3) estén debidamente sentados en
los agujeros en la base del cuerpo. Asegúrese
que los dentados estén completamente
encajados en las muescas del cuerpo (4).
Instalación de Espalda a Espalda
Instalación Normal
(No serequerá cambios)
En las instalaciones dorso con dorso (el agua
caliente en la derecha y la fría en la izquierda):
Gire el cartucho (1) así que la palabra "UP"
de (2) aparece en el fondo. Instale el cartucho
asegurándose que los dentados estén
completamente enganchados en las muescas en
el cuerpo de bronce (vea la página B). Deslice la
tuerca tapa (3) sobre el cartucho y enrosque en
el cuerpo de la válvula. Apriete a mano bien.
11
2
3
4
1
2
Instalación
Invertido
3
Fría
1
Caliente
4
