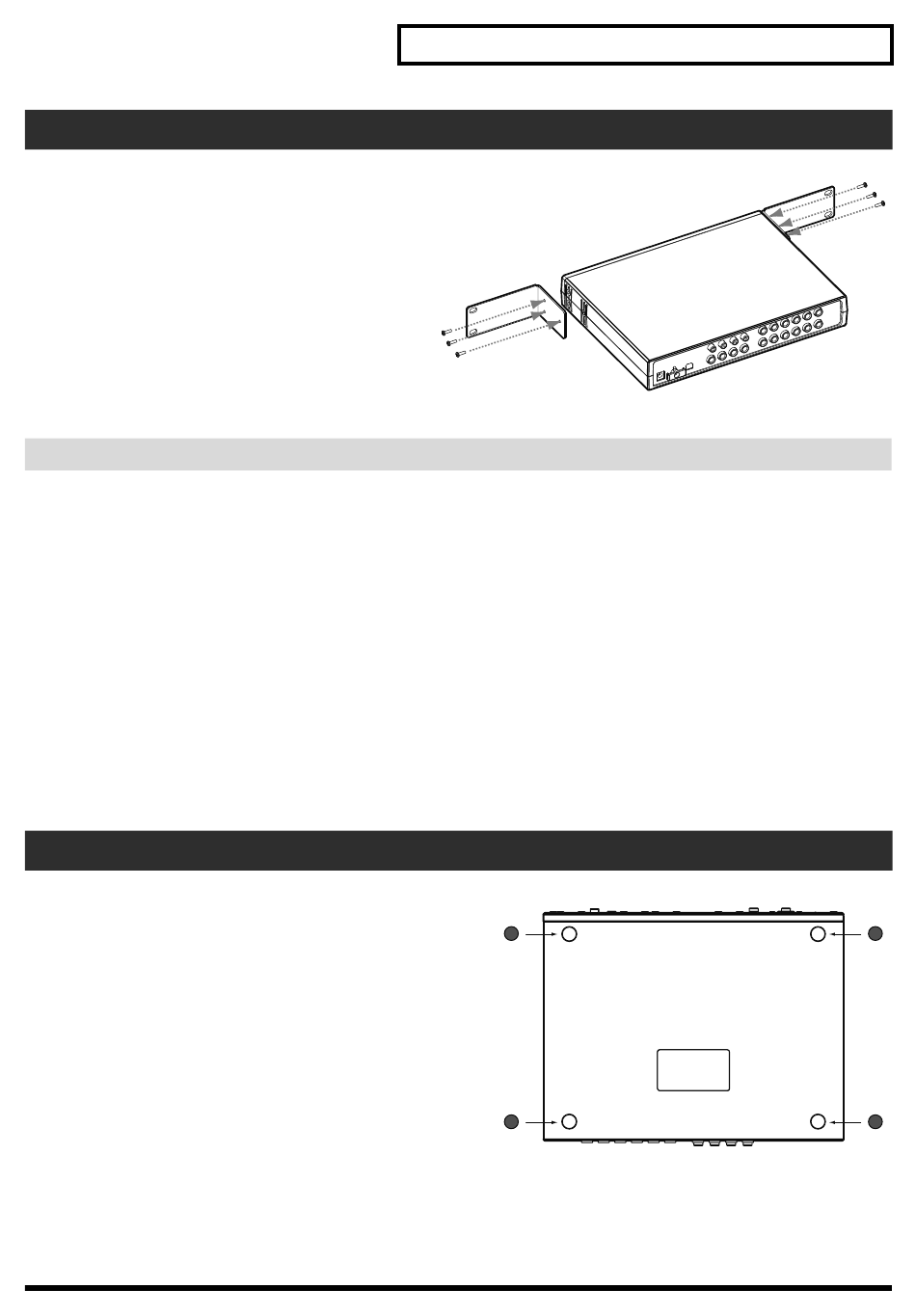

Fixation de l'adaptateur pour rack
1.
Retirez trois vis (de chaque côté) des pan-
neaux gauche et droit du module E/S.
2.
Avec les vis retirées à l'étape 1, fixez les
support de montage en rack au module E/
S.
* Utilisez impérativement les vis que vous avez retirées.
N'utilisez pas d'autres vis.
Montage en rack (remarques importantes sur la chaleur dégagée)
Quand vous montez l'unité en rack, veillez aux points suivants pour garantir un bon refroidissement.
• Choisissez un endroit bien aéré.
• Evitez de monter l'unité dans un rack fermé. L'air chaud à l'intérieur du rack n'est pas évacué et est de nouveau
aspiré par l'unité, empêchant tout refroidissement.
• Lorsque vous montez des appareils en les superposant, veillez toujours à garantir une bonne ventilation du rack
pour éviter que l'air évacué soit de nouveau aspiré par l'unité. Si la surface arrière du rack ne peut pas être mainte-
nue ouverte, laissez une ouverture ou un ventilateur dans la partie supérieure arrière du rack où l'air chaud s'accu-
mule.
• Si vous utilisez l'unité dans un flight case ou un rack portatif, retirez les couvercles avant et arrière du flight pour
dégager l'avant et l'arrière de l'unité.
* Quand vous installez l'unité dans le rack, évitez de vous pincer les doigts.
* Pour en savoir plus sur l'installation, voyez aussi "Emplacement" (p. 5).
Fixations des pieds en caoutchouc
Attachez ces pieds si nécessaire, lorsque vous utilisez le
module E/S sans l'installer dans un rack.
Utilisez l'autocollant double-face des pieds en caout-
chouc pour les coller aux endroits indiqués dans l'illus-
tration.
Caractéristiques principales
55
