SECTION 2 – RESPONSABILITÉS DE L'UTILISATEUR, PRÉPARATION ET INSPECTION DE LA MACHINE

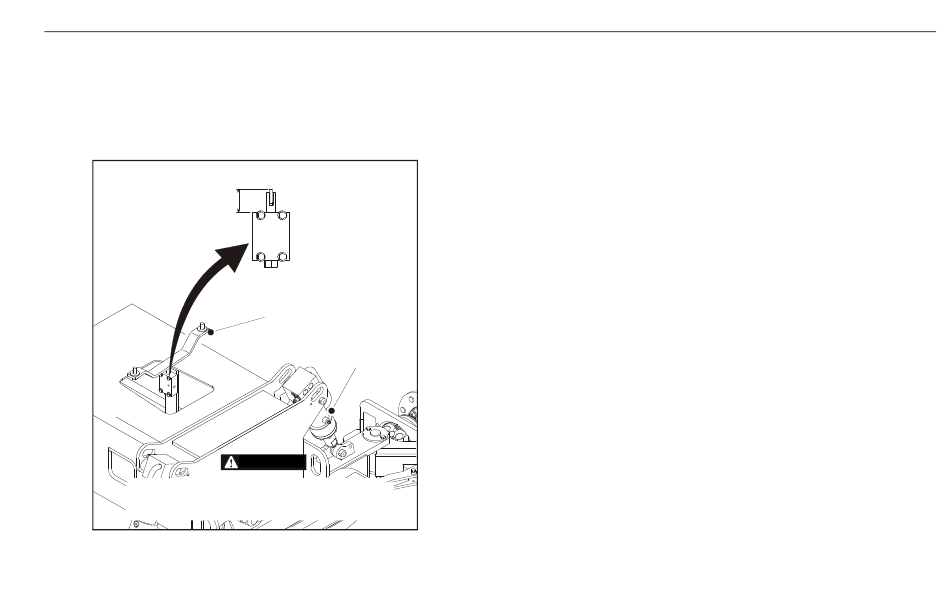

20. Essieu oscillant et vanne de blocage (le cas échéant) – Véri-
fier le plongeur de la vanne de blocage en position enfon-
cée. Faire pivoter la plate-forme tournante jusqu'à ce que le
support de blocage de l'essieu atteigne le plongeur et
s'assurer que le plongeur est entièrement étendu, comme
illustré ci-dessous.
4,45 cm (1.75 in)
entièrement étendu
SI LE PLONGEUR N'EST PAS ENTIÈREMENT ÉTENDU
COMME ILLUSTRÉ, CONTACTER UN TECHNICIEN
QUALIFIÉ AVANT DE FAIRE FONCTIONNER LA MACHINE
3124409
VANNE DE BLO-
CAGE D'ESSIEU
SUPPORT DE BLOCAGE
VÉRIN
D'OSCILLATION
ATTENTION
21. Compartiment batteries – Voir la remarque.
22. Amenée de carburant – Bouchon de remplissage de carbu-
rant solidement fixé. Réservoir - Autocollants bien en place
et lisibles.
23. Logement du filtre à huile hydraulique – Voir la remarque.
24. Chargeur de batterie – Voir la remarque.
25. Roulement de la plate-forme tournante – Lubrification cor-
recte. Pas de boulons desserrés ni de jeu entre le roulement
et la structure.
26. Moteur de pivotement – Lubrification correcte.
27. Pivots d'articulation de la plate-forme - Voir la remarque.
28. Portillon de la plate-forme – Trappe et charnières en état de
marche.
29. SkyGuard (le cas échéant) – Voir la note d'inspection.
