Extensions et paramétrage
10.3 Insertion de cartes d'extension
Montage de cartes d'extension

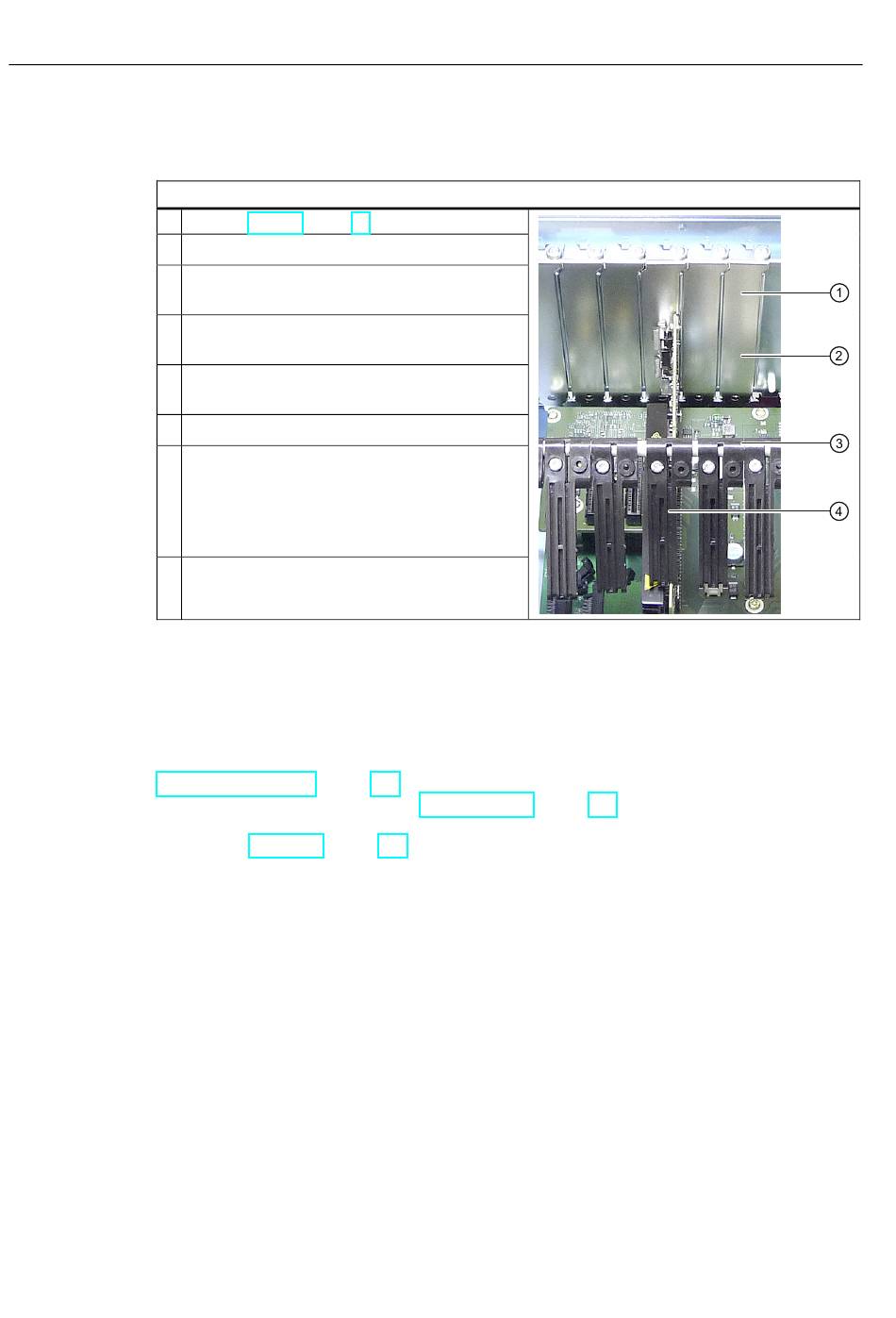

Etapes du montage d'une carte d'extension (carte PCI/AT) :
1 Ouvrez l'appareil (Page 71).
2 Retirez le fixe-carte
3 Dévissez la plaque
4 Enfichez la carte d'extension
5 Vissez fermement la plaque support
6 Remettez le fixe-carte
7 Détachez le fixe-carte libre
8 Fermez l'appareil.
Remarque sur l'affectation des ressources
En raison des nombreuses fonctions sur la carte mère, les cartes PCI/PCIe ne disposent
que de deux interruptions exclusives. Si les nouvelles cartes d'extension nécessitent plus de
ressources exclusives, il est recommandé de désactiver des fonctions sur la carte mère
(disabled). Vous trouverez des informations sur les ressources affectées au paragraphe
Ressources système (Page 166). Vous trouverez des informations sur la désactivation de
fonctions de la carte-mère dans le Setup du BIOS (Page 171) setup du BIOS. L'affectation
de la Ligne IRQ PCI à l'emplacement PCI est décrite au paragraphe "Menu avancé" ou au
paragraphe Carte bus (Page 157).
Vous pouvez utiliser des cartes graphiques avec une mémoire ROM étendue pouvant
atteindre 48 Ko.
10.3.3
Montage d'une carte RAID
Un système RAID permet d'organiser plusieurs disques durs physiques d'un ordinateur en
un lecteur logique permettant d'atteindre un niveau de disponibilité plus élevé qu'un lecteur
physique unique en cas de panne de disques durs individuels et/ou de débit de données
élevé.
76
③
.
①
à l'emplacement
d'enfichage prévu.
l'emplacement prévu.
carte d'extension.
③
module d'extension et vissez-le.
Pour des cartes d'extension courtes, vous
pouvez dévisser la vis de serrage du fixe-carte et
la visser dans le trou opposé.
②
dans
①
de la
en place.
④
, placez-le sur le
Instructions de service, 06/2011, A5E02669185-03
SIMATIC IPC847C
