Prise Du Rollerdrive Bi - Interroll RollerDrive EC5000 AI/BI Série Notice D'utilisation

Signal analogique de vitesse / de démarrage (broche 5)
Plage de tension
Arrêt (Zero Motion Hold)
Vitesse
Vitesse max.
La vitesse de convoyage résulte du rapport de réduction et de la valeur de tension du signal analogique de
vitesse.
3.11

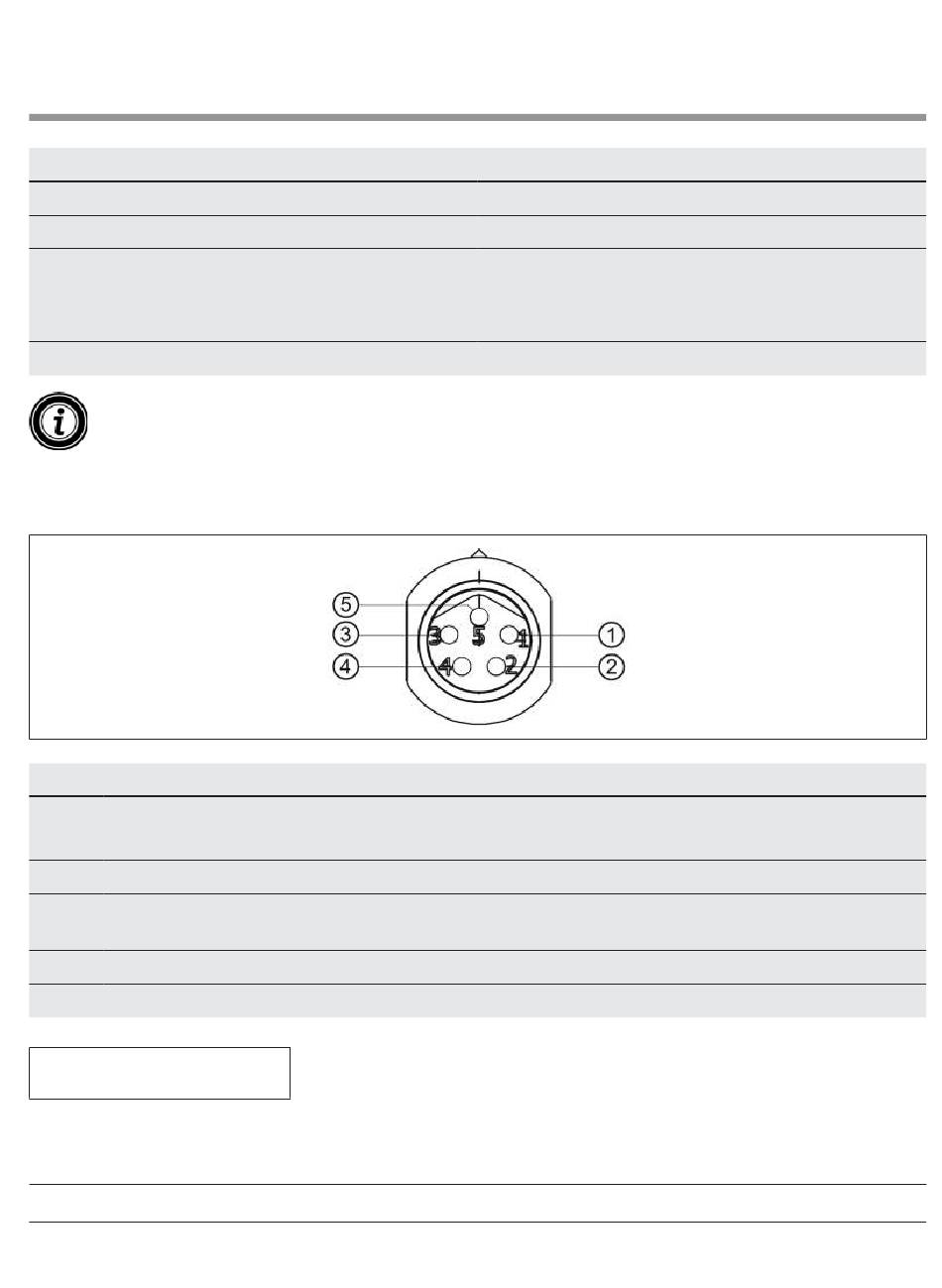

Prise du RollerDrive BI

Broche Couleur
1 Marron
2 Blanc
3 Bleu
4 Noir
5 Gris
REMARQUE
Destruction du RollerDrive EC5000 avec interface bus lors du branchement / débranchement sous tension
¾ Le RollerDrive EC5000 BI ne peut pas être (dé)branché lorsqu'il est en marche. Coupez l'alimentation
électrique avant de connecter / déconnecter le RollerDrive EC5000 BI.
Version 2.5 (04/2020) UL
Traduction de la notice d'utilisation originale
Fonction
Entrée de l'alimentation
électrique (+)
CAN High
Masse pour l'alimentation
électrique et le signal (-)
CAN Low
Service fabricant
Informations produit
0 à 24 V DC
0 à 2,3 V DC
2,3 V DC à 10 V DC
2,3 V = Vitesse minimale = 300 tr/min
10 V = Vitesse maximale = 6 900 tr/min
10 V DC à 24 V DC
Valeur
Tension nominale :
Plage de tension :
Masse
24 V DC 48 V DC
18 à 28 V DC 36 à 56 V DC
