Programmation
Externe/prédéfinie (EXTERNE/PREDEFINIE)
Fonction:
Il est possible de définir le mode d'ajout des références
prédéfinies aux autres références. Utiliser à cet effet la
fonction Somme. L'option Externe/prédéfinie permet de
3
3
passer d'une référence externe à une référence prédéfinie.
Description du choix:
Sélectionner [0] Somme pour ajouter l'une des références
prédéfinies (paramètres 215-216) sous forme de
pourcentage à la référence maximum éventuelle.
Sélectionner [2] Externe/prédéfinie pour passer d'une
référence externe à une référence prédéfinie via la borne 2,
3, 4 ou 5 (paramètres 332, 333, 334 ou 335). Les références
prédéfinies seront un pourcentage de la plage de
références.
Les références externes correspondent à la somme des
références analogiques, impulsionnelles et éventuellement
les références de bus.
215
Référence prédéfinie 1
216
Référence prédéfinie 2
Valeur:
-100.00%-+100.00%
% de la plage de références/référence externe
0.00%
Fonction:
Les paramètres 215-216 permettent de programmer deux
références prédéfinies.
La référence prédéfinie est exprimée en pourcentage de la
valeur Ref
MAX
externes, selon le choix fait au paramètre 214. Lorsqu'une
Ref
≠0 a été programmée, la référence prédéfinie sous
MIN
forme de pourcentage sera calculée sur la base de la
différence entre Ref MAX et RefMIN, puis la valeur est
ajoutée à Ref MIN.
Description du choix:
Régler la ou les références fixes parmi lesquelles on
souhaite pouvoir choisir.
Il est nécessaire de choisir Sélection référence digitale ou
externe sur les bornes 2, 3, 4 ou 5 pour pouvoir utiliser les
références fixes (paramètres 332 à 335).
Le choix entre les références fixes se fait en activant les
bornes 2, 3, 4 ou 5 - voir Tableau 3.8.
Bornes 2/3/4/5
Réf.prédéfinie
Référence prédéfinie 1
Référence prédéfinie 2
Tableau 3.8
219
Valeur rattrapage/ralentissement
Valeur:
0.00-100.00%
0.00%
48
[-10000-+10000]
ou en pourcentage des autres références
MG03BA04 - VLT
®
Motovariateur VLT
série FCM
Fonction:
[2]
Ce paramètre permet d'entrer un pourcentage (relatif) qui
est ajouté ou retranché du signal de la référence
prédéfinie.
Description du choix:
Si Rattrapage a été sélectionné par l'intermédiaire d'une
des bornes 2, 3, 4 ou 5 (paramètres 332 à 335), le
pourcentage (relatif) choisi au paramètre 219 est ajouté à
la référence totale.
Si Ralentissement a été sélectionné par l'intermédiaire
d'une des bornes 2, 3, 4 ou 5 (paramètres 332 à 335), le
pourcentage (relatif) choisi au paramètre 219 est retranché
de la référence totale.
221
Valeur:
Limite min. (XX,X) - limite max. (XXX,X)
en ¨% de I
Limite max. (XXX,X)
INOM = courant nominal du moteur
Limite min. = courant de magnétisation en % du INOM
Limite max. = limite dépendant de l'appareil en % du INOM
Fonction:
Cette fonction est importante pour toutes les configu-
rations d'application ; la régulation de process et de
[0]
vitesse. Ce paramètre permet de régler la limite du courant
de fonctionnement du moteur.

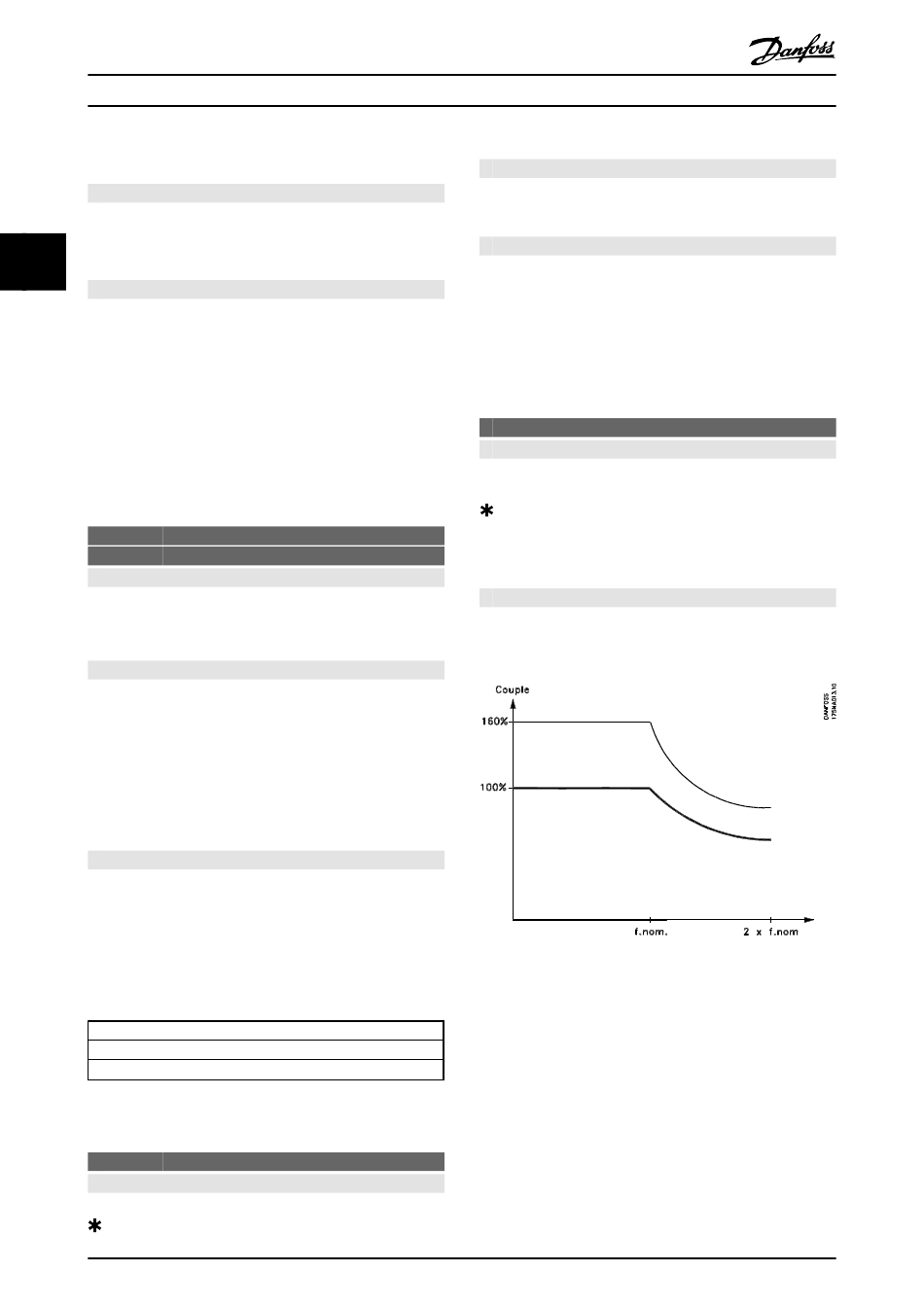

Illustration 3.19
0
1
[0-10000]
[0]
®
est une marque déposée Danfoss
Limite de courant en mode moteur
NOM
[XXX - XXXX]
[XXXX]
