Programmation
Ordres du maître ⇒ esclave :
Bit n°
15
14
13
12
Ordre
0
0
0
0
Pas d'ordre
0
0
0
1
Lire valeur du paramètre
0
0
1
0
Écrire valeur du paramètre en
RAM (mot)
0
0
1
1
Écrire valeur du paramètre en
RAM (mot double)
1
1
0
1
Écrire valeur du paramètre en
RAM et EEPROM (mot double)
1
1
1
0
Écrire valeur du paramètre en
RAM et EEPROM (mot)
1
1
1
1
Lire texte
Tableau 3.18
Réponse esclave ⇒ maître :
Bit n°
15
14
13
12
Réponse
0
0
0
0
Pas de réponse
0
0
0
1
Valeur du paramètre transmise
(mot)
0
0
1
0
Valeur du paramètre transmise
(mot double)
0
1
1
1
Ordre impossible à exécuter
1
1
1
1
Texte transmis
Tableau 3.19
S'il est impossible d'exécuter l'ordre, l'esclave envoie cette
réponse (0111) et indique le message d'erreur suivant dans
la valeur du paramètre :
Code de défaut
(réponse 0111) Message d'erreur
0
Le numéro de paramètre utilisé n'existe pas
1
Aucun accès en écriture au paramètre appelé
2
La valeur des données dépasse les limites du
paramètre
3
Le sous-indice utilisé n'existe pas
4
Le paramètre n'est pas du type tableau
5
Le type de données ne correspond pas au
paramètre appelé
17
La modification des données dans le paramètre
appelé n'est pas possible dans l'état actuel du
moteur FC. Certains paramètres ne peuvent être
modifiés qu'avec le moteur à l'arrêt.
130
Aucun accès du bus au paramètre appelé
131
La modification des données est impossible car
les réglages d'usine ont été sélectionnés
Tableau 3.20
®
Motovariateur VLT
série FCM
Numéro de paramètre (PNU)
Les bits n° 0 à 10 sont utilisés pour le transfert des
numéros de paramètre. La fonction d'un paramètre donnée
est expliquée dans la description du paramètre.

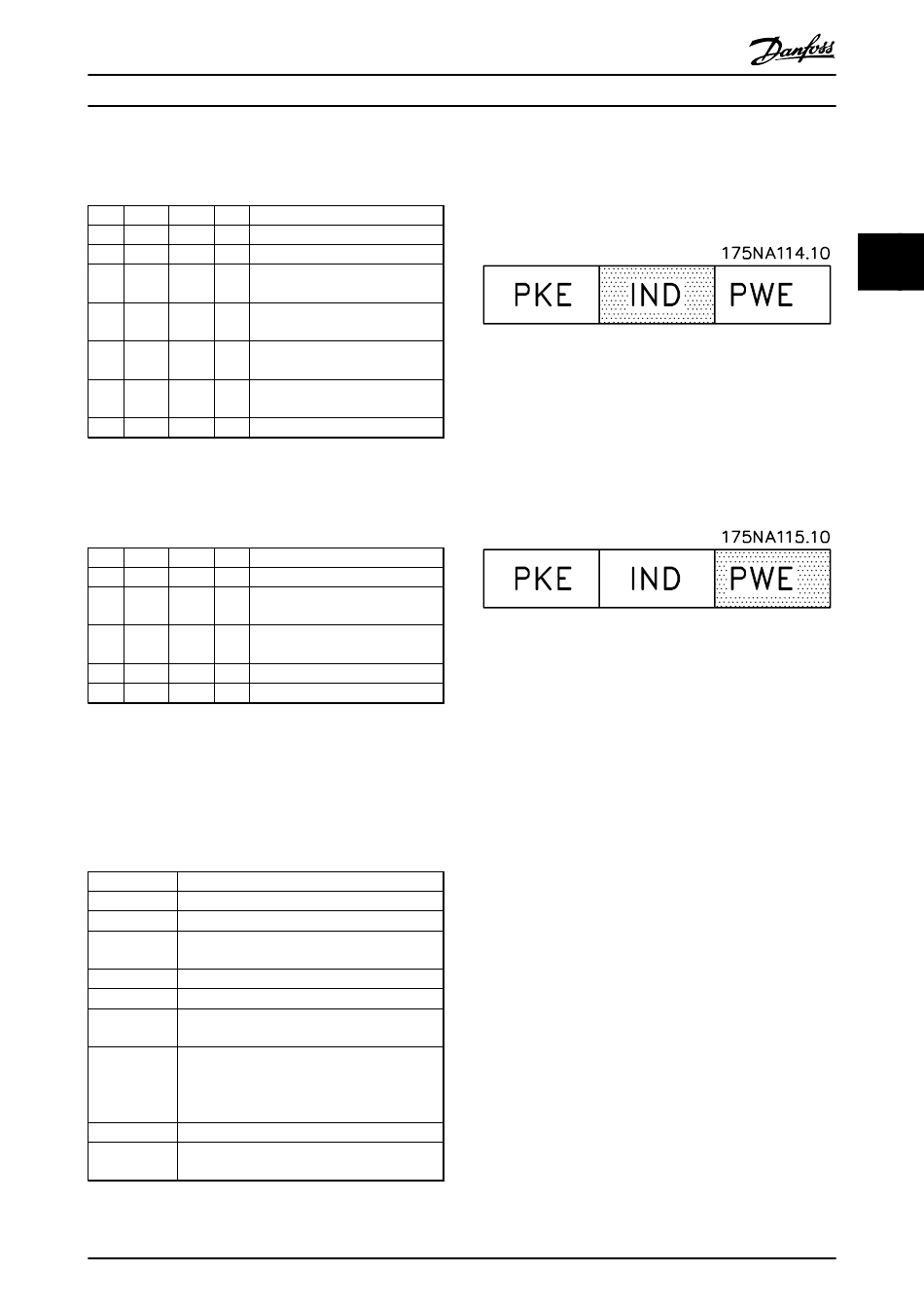

Illustration 3.34
Index
L'indice est utilisé avec le numéro de paramètre pour
l'accès lecture/écriture aux paramètres de type tableau
(array) (par. 615, 616 et 617).
Valeur du paramètre (PWE)
Illustration 3.35
La valeur du paramètre dépend de l'ordre donné. Si le
maître exige un paramètre (lire), il ne tient pas compte du
bloc PWE. Si le maître modifie un paramètre (écrire), la
nouvelle valeur est transmise au bloc PWE. Si l'esclave
répond à une demande de paramètre (ordre de lecture), la
valeur actuelle du paramètre est transmise au bloc PWE.
La valeur transmise correspond aux chiffres indiqués dans
la description du paramètre. P. ex. : paramètre 101 où [1]
correspond à Couple constant, [2] à Couple variable : bas,
etc. Les paramètres de type de données 9 (séquence de
texte) du fait que le texte est transmis sous forme d'une
séquence de texte ASCII. Lorsqu'une séquence de texte est
transmise (lue), la longueur du télégramme est variable du
fait que les textes présentent des longueurs variables. La
longueur du télégramme est indiquée dans le 2e octet du
télégramme appelé LGE, voir 3.6.3 Composition d'un
télégramme . Les paramètres 621-634 (données de la
plaque signalétique) ont des données de type 9 (chaîne de
texte).
®
MG03BA04 - VLT
est une marque déposée Danfoss
3
3
65
