Programmation
Panne indique que la sortie est activée en cas d'alarme.
Panne ou avertissement indique que la sortie est activée en
cas d'alarme ou d'avertissement.
L'option Limite de courant indique que la limite de courant
réglée au paramètre 221 a été dépassée.
Avertissement thermique indique que la limite de
température dans le variateur de fréquence est dépassée.
Inversion. Niveau logique 1 = relais activé, 24 V CC sur la
sortie, quand le moteur tourne dans le sens horaire. Niveau
logique 0 = relais non activé, absence de signal sur la
sortie, quand le moteur tourne dans le sens antihoraire.
Bit 11 du mot de contrôle, si bit 11 = "1" dans le mot de
contrôle (profils à la fois bus et FC), la sortie digitale est
activée.
⇒ 0-20 mA et
0-f
(paramètre 202)
MAX
⇒ 4-20 mA
0-f
(paramètre 202)
MAX
Référence
-référence
: 0-20 mA et
MIN
MAX
Référence
- Référence
: 4-20 mA
MIN
MAX
Signal de retour
-signal de retour
BAS
Signal de retour
- Signal de retour
BAS
⇒ 0-20 mA et
0-I
VLT, MAX
⇒ 4-20 mA
0-I
VLT, MAX
Frein mécanique active la commande d'un frein mécanique
externe en option (voir aussi paramètres 138 et 139).
Mode veille est actif lorsque le variateur est en mode veille.
Voir 3.5.2 Mode veille
⇒ 0-20 mA et
0-T
MAX
⇒ 4-20 mA et
0-T
MAX
3.5.1 Groupe de par. 4-** Fonctions
spéciales
400
Fonctions de freinage
Valeur:
Inactif (Inactif)
Frein CA (FREIN CA)
Fonction:
[4] Frein CA peut être sélectionnée pour optimiser le
freinage. Avec la nouvelle fonction de freinage CA, il est
possible de contrôler le temps des pertes moteur
croissantes, tout en assurant la protection thermique du
moteur. Cette fonction délivre un couple de freinage entre
80 et 20% dans la plage de vitesse jusqu'à la vitesse de
base (50 Hz). Au-dessus de la vitesse de la base, le freinage
supplémentaire disparaît progressivement.
Motovariateur VLT
: 0-20 mA et
HAUT
: 4-20 mA
HAUT
[0]
[4]
®
MG03BA04 - VLT
est une marque déposée Danfoss
®
série FCM

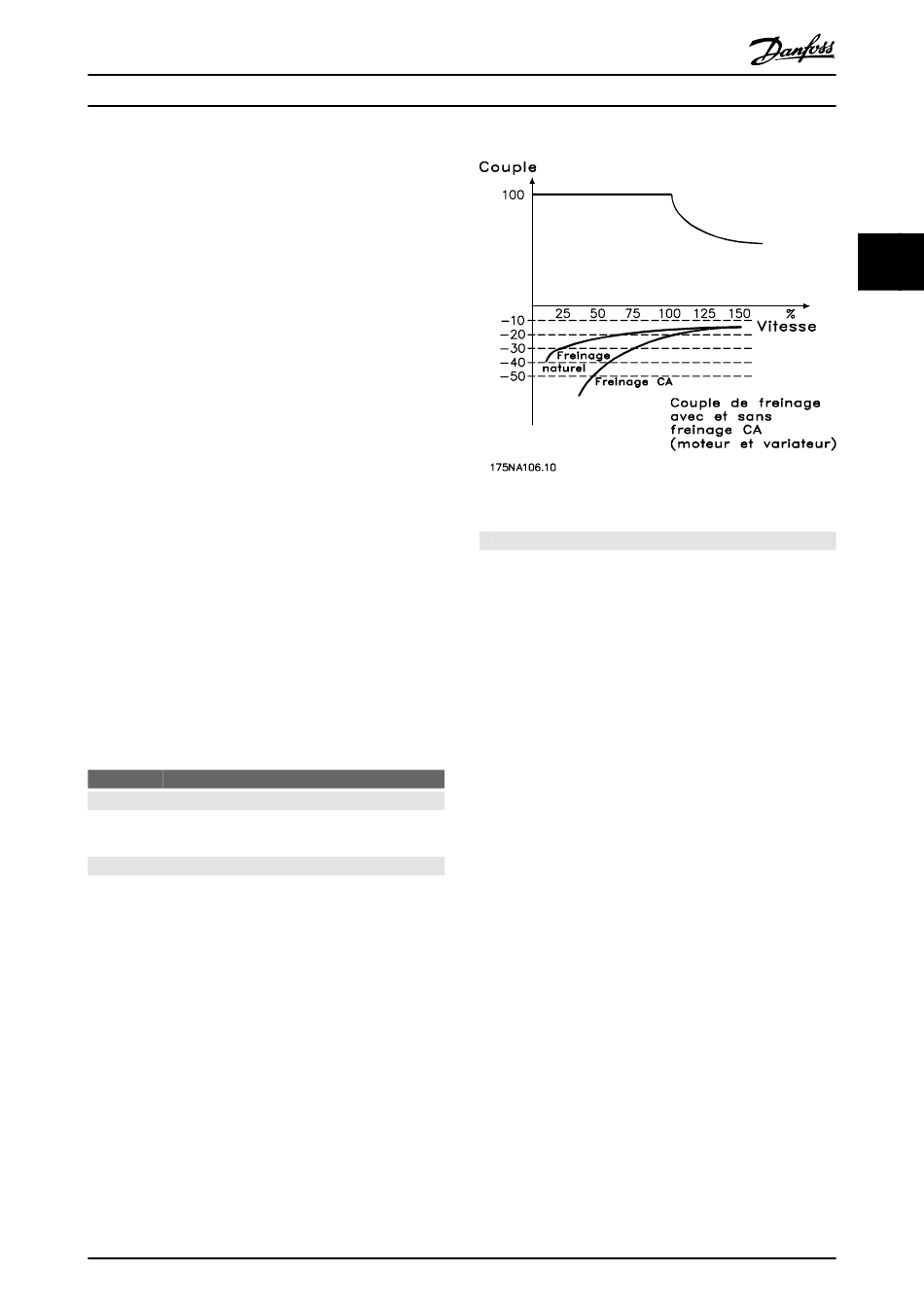

Illustration 3.21
Description du choix:
Sélectionner [4] Frein CA si des charges générées à court
terme apparaissent.
3.5.2 Mode veille
Le mode veille permet d'arrêter le moteur lorsqu'il tourne
à faible vitesse, comme dans une situation sans charge. Si
la puissance du système augmente à nouveau, le variateur
de fréquence démarre le moteur et fournit la puissance
nécessaire.
AVIS!
Cette fonction permet d'économiser de l'énergie, le
moteur n'étant en fonctionnement que lorsque le
système en a besoin.
Le mode veille n'est pas actif si l'option Référence locale ou
Jogging a été sélectionnée.
La fonction est active aussi bien en Boucle fermée qu'en
Boucle ouverte.
Au paramètre 403 Temporisation mode veille, le mode veille
est activé. Au paramètre 403 Temporisation mode veille, une
temporisation est définie pour déterminer pendant
combien de temps la fréquence de sortie peut être
inférieure à la fréquence définie au paramètre 404
Fréquence de veille. À la fin de la temporisation, le variateur
de fréquence décélère le moteur jusqu'à l'arrêt via le
paramètre 208 Temps de rampe de décélération. Si la
fréquence de sortie s'élève au-dessus de la fréquence
définie au paramètre 404 Fréquence de veille, la tempori-
sation est remise à zéro.
3
3
55
