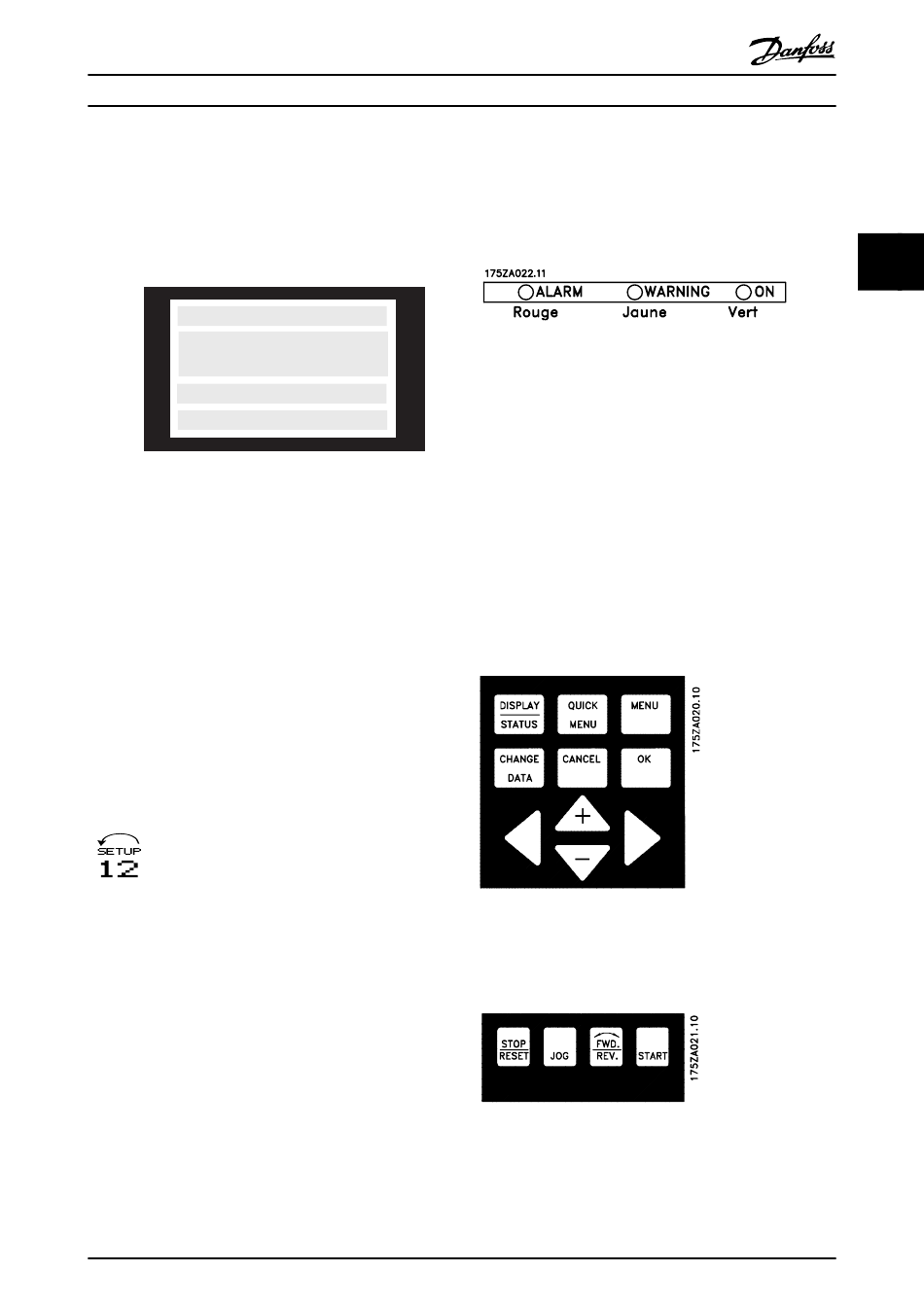

3.1.4 Ecran
L'écran LCD est rétroéclairé et comporte au total quatre
lignes alphanumériques et une indication du sens de
rotation (flèche), le process en cours ainsi que le process
éventuellement en cours de programmation.
Illustration 3.2
La 1ère ligne affiche en continu jusqu'à 3 mesures dans
l'état d'exploitation normal ou un texte expliquant la
deuxième ligne.
La 2e ligne affiche en continu une mesure de l'unité
concernée, quel que soit l'état (sauf en cas d'avertissement
ou d'alarme).
La 3e ligne, normalement vide, est utilisée en mode menu
pour afficher le numéro du paramètre sélectionné ou le
nom et le numéro du groupe de paramètres sélectionné.
La 4ème ligne est utilisée en état d'exploitation pour
afficher un texte d'état ou en mode changement de
données pour afficher la valeur du paramètre choisi.
Illustration 3.3
Une flèche indique le sens de rotation du moteur. De plus,
le process sélectionné en tant que process actif au
paramètre 004 est indiqué. Lors de la programmation d'un
process autre que le process actif, le numéro du process
programmé apparaît à droite. Ce deuxième numéro de
process clignote.
®
Motovariateur VLT
série FCM
3.1.5 LED
En bas du panneau de commande se trouvent un voyant
rouge (alarme), un voyant jaune (avertissement) et un
voyant vert (tension).
Illustration 3.4
En cas de dépassement de certaines valeurs limites, le
voyant d'alarme et/ou d'avertissement s'allume et un texte
d'état ou d'alarme s'affiche
Le voyant d'indication de tension est activé lorsque le
moteur FC est sous tension; en même temps, le
rétroéclairage de l'écran d'affichage s'allume.
3.1.6 Touches de commande
Les touches de commande sont réparties selon leurs
fonctions. Cela signifie que les touches situées entre
l'affichage et les voyants sont utilisées pour la configu-
ration des paramètres, notamment le choix des indications
de l'affichage en fonctionnement normal.
Illustration 3.5
Les touches de commande locale se trouvent sous les
voyants.
Illustration 3.6
®
