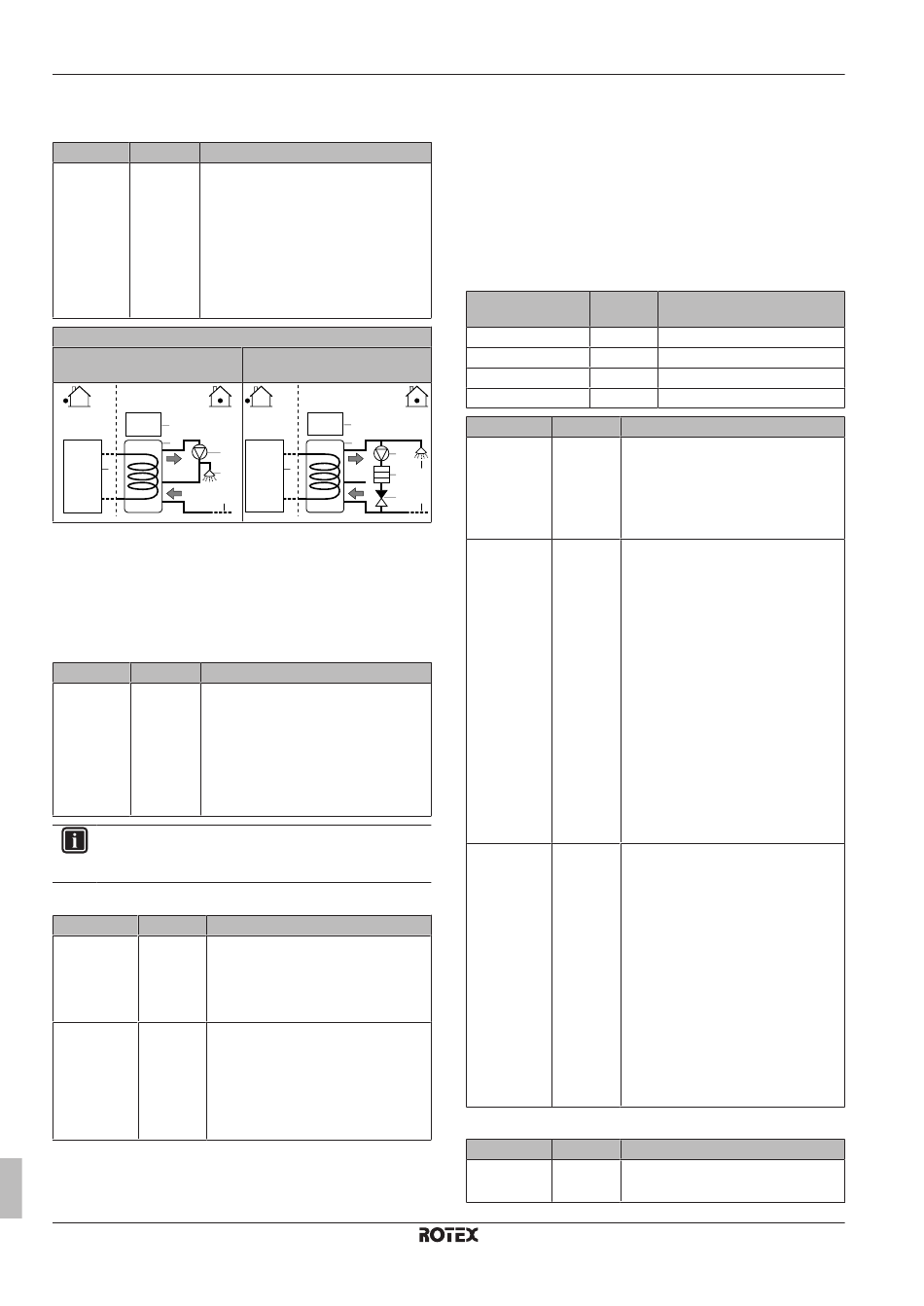

5 Configuration
5.2.3

Assistant rapide: options

Pompe externe à eau chaude sanitaire
# Code
[A.2.2.A] [D-02] Pompe à eau chaude sanitaire:
▪ 0 (Non): PAS installé
▪ 1 (Retour sec.): Installée pour l'eau
chaude sanitaire instantanée
▪ 2 (Shunt désinf.): Installée pour la
désinfection
Reportez-vous également aux
illustrations ci-dessous.
Pompe à eau chaude sanitaire installée pour...
Eau chaude sanitaire
instantanée
h
b
c
a
f
g
a Unité extérieure
b Ballon ECS
c Pompe à eau chaude sanitaire
d Élément du chauffage
e Clapet de non-retour
f Douche
g Eau froide
h Boîtier de commande
Capteur extérieur à distance
# Code
[A.2.2.B] [C-08] Capteur ext. (extérieur):
▪ 0 (Non): PAS installé.
▪ 1 (Capteur ext.): capteur extérieur à
distance, connecté à l'unité extérieure.
▪ 2 (Capteur int.): capteur intérieur à
distance, connecté au boîtier de
commande RK2CB07CAV3.
INFORMATIONS
Vous ne pouvez connecter que le capteur intérieur à
distance ou le capteur extérieur à distance.
Boîtier de commande RKCB07CAV3
# Code
[A.2.2.E.1] [E‑03] Niveau chauf. appoint:
▪ 0 (valeur par défaut)
▪ 1
▪ 2
[A.2.2.E.2] [5-0D] Type d'appoint:
▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V (par
défaut)
▪ 4 (3PN,(1/2)): 6 kW 3N~ 400 V (*9W)
▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V
(*9W)
Le système permet de raccorder 2 types de kits de chauffage
d'appoint:
▪ RKMBUHCA3V3: chauffage d'appoint 1~ 230 V - 3 kW
Manuel d'installation
14
Description
Désinfection
h
b
c
a
d f
e g
Description
Description
▪ RKMBUHCA9W1: chauffage d'appoint unifié
Le chauffage d'appoint RKMBUHCA3V3 peut uniquement être
configuré comme un chauffage d'appoint 3V3. Le chauffage
d'appoint unifié RKMBUHCA9W1 peut être configuré de 4 manières:
▪ 3V3: 1~ 230 V, 1 phase de 3 kW
▪ 6V3: 1~ 230 V, 1ère phase = 3 kW, 2ème phase = 3+3 kW
▪ 6W1: 3N~ 400 V, 1ère phase = 3 kW, 2ème phase = 3+3 kW
▪ 9W1: 3N~ 400 V, 1ère phase = 3 kW, 2ème phase = 3+6 kW
Pour configurer le chauffage d'appoint (types RKMBUHCA3V3 et
RKMBUHCA9W1), combinez les réglages [E‑03] et [5‑0D]:
Configuration du [E-03]
chauffage d'appoint
3V3 1
6V3 2
6W1 2
9W1 2
# Code
[A.2.2.E.4] [E-05] Fonctionnement ECS:
Le système peut-il préparer de l'eau
chaude sanitaire~?
▪ 0 (Non): PAS installé
▪ 1 (Oui): Installé
[A.2.2.E.5] [C-05] Thermostat d'ambiance externe pour la
zone principale:
▪ 1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe à chaleur ou
le thermostat d'ambiance externe
utilisé peut uniquement envoyer un
état MARCHE/ARRÊT du thermostat.
Pas de séparation entre la demande
de chauffage et la demande de
rafraîchissement.
▪ 2
thermostat d'ambiance externe utilisé
peut envoyer un état MARCHE/
ARRÊT distinct du thermostat de
chauffage/rafraîchissement.
S'il existe deux zones (principale
+secondaire), seul Thermo ON/OFF est
possible.
[A.2.2.E.6] [C-06] Thermostat d'ambiance externe pour la
zone secondaire:
▪ 0: Inapplicable
▪ 1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe à chaleur ou
le thermostat d'ambiance externe
utilisé peut uniquement envoyer un
état MARCHE/ARRÊT du thermostat.
Pas de séparation entre la demande
de chauffage et la demande de
rafraîchissement.
▪ 2: Inapplicable
S'il existe deux zones (principale
+secondaire), seul Thermo ON/OFF est
possible.
Boîtier optionnel RK2CB07CAV3
# Code
[A.2.2.F.1] [C-02] Source du chauffage d'appoint externe:
▪ 0 (par défaut – lecture seule)
ROTEX HPSU basse température monobloc
[5-0D]
1 (1P,(1/1+2))
1 (1P,(1/1+2))
4 (3PN,(1/2))
5 (3PN,(1/1+2))
Description
(Demande R/C): lorsque
Description
RBLQ+RDLQ05+07CAV3
4P417248-1D – 2018.06
le
